XRF分析是一項成熟的技術，用于在整個行業范圍內驗證鍍層的厚度和成分。其基本的無損性質，加上快速測量和結構緊湊的臺式儀器等優點，能實現現場分析并立即得到結果。

雖然XRF技術以簡單易用而聞名，但與任何其他分析技術一樣，也有可能出錯。錯誤使用儀器可能會導

致結果準確性變差和工作流程效率變低。電鍍厚度驗證也比其他XRF應用略顯復雜，由于所測零件為電鍍零件，因此儀器的幾何結構和零件形狀本身會對分析產生一定的影響。

考慮到這一點，本指南旨在作為利用XRF進行電鍍分析的多合一參考手冊。如需了解XRF的工作原理請參閱相關解釋部分。如需了解最佳實踐的具體實施方法以縮短工藝時間而不損失精密度，請參閱測試效率部分。如未獲得預期結果，請首先快速檢查可能導致錯誤的因素。

日立在為電鍍車間設計XRF光譜儀方面擁有超過45年的經驗。在此期間，電鍍技術和XRF儀器均有進步。我們希望本指南能夠幫助用戶確保其產品符合當今應用領域的嚴格規范要求。

一、XRF光譜儀內部的結構是什么

在我們討論如何使用戶的分析儀發揮最佳功能之前，最好先了解一下典型XRF儀器的主要部件。

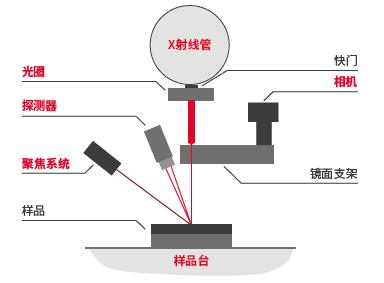

該圖顯示XRF光譜儀的主要部件：

用紅色突出顯示的部件將在本指南中進一步討論。對每個部件的簡單解釋如下：

X射線管：儀器的一部分，產生照射樣品的X射線。

光圈：光圈是引導X射線指向樣品的裝置的第一部分。XRF儀器中的光圈將決定光斑尺寸——正確的光圈選擇對精密度和測量效率至關重要。

探測器：與相關電子設備一并處理從樣品中激發出的X射線：探測X射線的能量和強度。本指南中將進一步討論不同類型的探測器。

對焦系統：確保每次測量中X射線管、零部件和探測器間的X射線可測量且?guī)缀喂饴愤B續一致；否則會導致結果不準確。

相機：幫助用戶精確定位測量區域。某些情形下相機用于向自動操作模塊提供圖像信息，或包括放大圖像以精確定位需要測量的區域。

樣品臺：樣品可放置于固定或可移動的樣品臺上?？焖倩蚵僖苿訉τ谡业綔y試位置至關重要，隨后聚焦于準確的區域進行測量。工作臺移動的精準度是帶來測試定位準確的一個因素，并進而貢獻于儀器的整體準確度。

1、XRF基礎知識

XRF指X射線熒光，是一種識別樣品中元素類型和數量的技術。對于鍍層分析，儀器將此信息轉換為厚度測量值。

在進行測量時，X射線管產生的高能量x射線通過光圈聚集，并照射在樣品非常小的區域（該區域的大小為光斑尺寸）。這些X射線與光斑內元素的原子相互作用。下圖對此做出圖示：

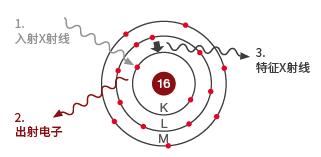

該圖展示一個單原子，其中心原子核為黃色，紅色電子位于軌道上。當進行X射線分析時，入射的X射線會將其中一個內層電子逐出軌道。上一級軌道上的電子將立刻遷入，填補空穴。在此過程中，這個電子以發射X射線的形式釋放能級間的多余能量，而探測器探測出的正是此種特征X射線。因為特征X射線的能量對于每種元素而言都具有唯一性，所以儀器可根據探測出的X射線能量告知我們其源于何種元素。在不同能量段探測出的X射線強度與樣品中的元素含量相關。這個信息用于計算厚度和成分。

XRF厚度范圍

下圖給出XRF技術的可測厚度范圍

XRF技術的最小檢測厚度為大約1nm。如果低于這個水平，則相應的特征X射線會淹沒于噪聲信號中，無法對其進行識別。最大范圍約為50um左右。如果在該水平之上，則鍍層厚度將導致內層發射的X射線無法穿透鍍層而到達探測器。即厚度的任何進一步增加都不會導致更多的X射線到達探測器，因此厚度達到飽和無法測出變化。

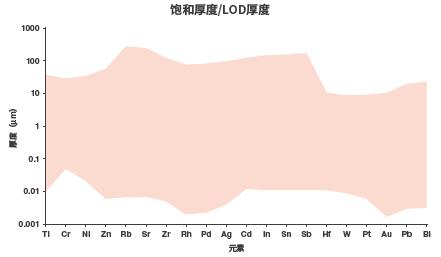

下圖給出不同元素的上限和下限概念：

2、準直器

儀器產生的光斑尺寸應在需要測量的部件的尺寸范圍內。如果光斑尺寸大于所聚焦的區域，則測量結果將失去準確性，因為分析儀將納入部件外周圍區域的成分。即便其只是空氣，相關的測量結果也會受到影響。準直器是XRF分析儀的一部分，用于將X射線導向樣品并限定光斑尺寸。

準直器主要是一個金屬塊，上面有一個精確的鉆孔。其可阻擋部分X射線信號，只允許少量X射線穿過準直器到達樣品。

準直器尺寸與光斑尺寸比較

許多XRF儀器均配有一系列不同尺寸的準直器，以便在測量不同尺寸樣品時選擇。這可以確保通過優化準直器的選擇，在每次測量時獲得最佳精密度（將在本指南后文更全面地討論詳情）。但這并不像為0.3mm（12mil）部件選擇0.3mm（12mil）準直器那般簡單。實際上，當X射線穿過準直器到達至樣品表飽和厚度/LOD厚度面時，會存在光束發散，因此需要在進行準直器選擇時考慮這一點。

3、探測器選擇

XRF儀器中主要有兩種類型的探測器：比例計數器和基于半導體的探測器，如SDD探測器。上述兩種探測器都具有自身的優點，可按照具體需求加以選擇。

比例計數器

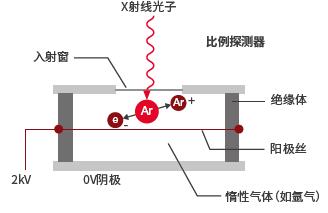

此類探測器是充裝惰性氣體的金屬桶柱，當其受到X射線照射時會發生電離。電離氣體會產生與吸收的能量成正比的信號。它們應用于最早期的鍍層分析儀，且至今仍得到廣泛應用。

硅漂移探測器

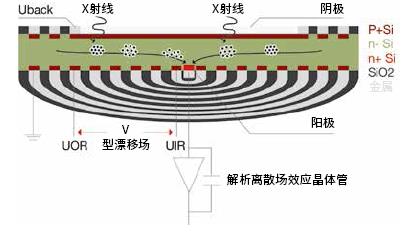

存在多種不同的半導體探測器，但我們會考慮使用硅漂移探測器或SDD，因為它是最常見的一種探測器。當SDD受到X射線照射時，探測器材料發生電離，產生一定數量的電荷。電荷量與樣品中的元素含量相關。

應選擇哪種探測器？

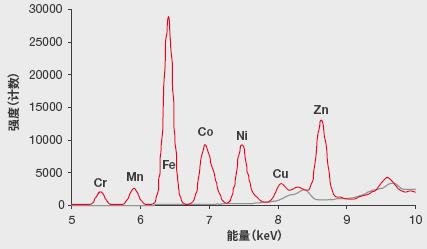

本質上而言，比例計數器（PC）對于元素種類很少的簡單分析而言非常有效。它們可以提高錫或銀等高能量元素的靈敏度，尤其是使用小型準直器測量時，而SDD則更適合用于磷。比例計數器的成本低于SDD型的成本。但SDD可提供更好的分辨率——即測量譜圖會更清晰。如果樣品中存在幾個元素，則這一特點更顯得非常重要。下圖展示兩者的不同之處：

在圖中，紅色譜峰是使用SDD獲得的結果；灰色是用比例計數器測量的同一樣品譜圖。SDD不會像比例計數器那樣易受到大氣溫度變化的顯著影響。在檢出限非常低的情況下，這一特點非常重要。因此，對于非常 薄或復雜的鍍層，SDD是最佳選擇。

4、識別譜圖

我們已經討論了XRF的工作原理及其向我們提供的信息。接下來值得仔細探討的是儀器提供的信息以及對這些信息的解析。

上圖是XRF測量的典型結果?？煽吹綐悠分胁煌貙?yīng)不同的能量峰值。峰值的高度是不同能級的X射線強度，即在給定能量下檢測出的讀數數量。強度用于計算樣品中特定元素的含量。對于鍍層分析，該強度與樣品上鍍層的厚度或成分相關。分析儀將獲取這樣的信息，并計算得出鍍層的實際厚度和成分信息。我們將在后面章節中探討校準的重要性以及如何確?？煽康暮穸葴y量結果。

對于較薄鍍層，可獲得電鍍材料以及基材的讀數，因為入射的X射線能夠穿透外層鍍層，而從基板發射的X射線則能夠穿過鍍層并到達探測器。然而，隨著鍍層厚度的增加，會發現基材強度逐漸降低，因為鍍層會衰減X射線。

二、基礎知識：如何選擇正確的測量

XRF

厚度約在0.001μm-50μm（0.05-2000μin）間的金屬或合金鍍層，幾乎無論其鍍于任何基底材料上（包括金屬、聚合物、陶瓷和玻璃），均可以使用臺式或手持式XRF儀器準確測量。臺式XRF光譜儀設計用于測量小零件上單層和多層鍍層的鍍層厚度和成分，或大零件上的單個部件和特定區域。這可以通過光圈的選擇予以實現，光圈可以限定用于測量零件的X射線束大小。手持式XRF儀器設計用于測量大型零件上的鍍層厚度和成分，因其更適于或必須將儀器帶到零件上測量，而不適于將零件置于儀器下。

臺式和手持式XRF的區別

●臺式XRF分析儀可配置多種功能，包括用于可重復定位的高精密電動樣品臺和校準工具、用于清晰樣品成像的可調照明裝置和可縮放攝像頭，以及用于自動化測量任務的硬件和軟件。

●手持式儀器除了本身具有的便攜特征之外，其還可測量因尺寸過大或過重而無法放入臺式樣品艙的

零件，包括能夠進入更大工件的深處進行測量。此類儀器也是運行工況檢查和供應鏈監控的理想選

擇。

●由于X光管和探測器的幾何排布，臺式XRF光譜儀通?？梢詼y量比手持儀器更厚的鍍層，更適合復雜

的多層鍍層應用領域。

●對于不平整表面處理樣品，臺式XRF應配備電動樣品臺，使儀器能夠掃描零件上的區域，從而提供平

均的厚度值。而手持設備由于光斑尺寸較大，因此能夠在單次測量中提供平均值。

不論及儀器的形狀因素或光圈技術。使用XRF技術可以實現依據ASTM B568、ISO 3497和DIN 50987規定的鍍層分析。

毛細管光學系統與準直器比較

臺式XRF光譜儀可用的光圈技術分為機械準直器或毛細血管光學系統。具體選擇取決于零件或部件的尺寸以及需要分析的鍍層厚度。

準直器

圓形和矩形準直器適用于小至約100μm（4mil）的部件，并擁有多種尺寸，以優化精密度和實現快速分析。部分手持式XRF分析儀中可提供約1-3mm光斑尺寸的準直器。

毛細管光學系統

對于小于100μm（4mil）的部件以及納米尺度（微英寸）范圍內的鍍層應用領域，毛細管光學系統是最佳選擇。在聚焦毛細管光學系統中，特殊的玻璃管以錐形結構聚集在一起。這種先進的技術可實現最小的光斑尺寸，并聚集更多的X射線到測試點，從而對更小測試點提供更好的精密度。

電磁感應涂鍍層測厚儀

電磁感應測厚儀使用磁感應(磁性金屬基底上的非磁性鍍層)或電渦流(導電金屬基底上的非導電鍍層)技術測量0-3500um(0-140mil)范圍內的有機鍍層(油漆環氧樹脂、聚合物)和陽極氧化層的厚度。使用這類測厚儀進行測量，將探頭直接接觸零件表面即可立即顯示結果。探頭可以直接與測厚儀的主體集成，也可以通過電纜連接至手持式或臺式測厚儀。使用臺式測厚儀可以與多個探頭相連，從而適用于不同的應用場合。此類測厚儀可專門使用任何一種技術，或者將磁感應和渦流結合至一臺儀器中以增加通用性。利用有針對性的不同的相敏電渦流，電磁感應測厚儀還可用來測量其他鐵上金屬鍍層(如 Cr、Ni、Cu、Cd、Zn)。

電磁感應測厚儀針對的樣品尺寸與XRF不同。如果說XRF旨在用于測量小零件或大零件上的細小部件，則電磁感應測厚儀旨在用于測量大于約5mm(0.2英寸)的零件。

電磁感應測厚儀是XRF鍍層分析儀的絕佳補充儀器，可助力滿足包括ASTMB499、ASTME376和ASTM B244在內的各種規格要求。

三 、基礎知識：如何確保用戶的儀器正常運行

常規儀器檢查

XRF分析儀有一種或多種方法以確保儀器硬件按預期正常運行。一些監控樣品可用干監控X射線強度、探測器分辨率和探測器增益(探測器穩定性的一種衡量參數)等性能，當儀器在測量監控樣品時識別出微小變化，則可將儀器檢查的結果用干自動調整系統并補償變化。如果發現重大偏差，則儀器將發出警報，告知用戶應聯系制造商尋求支持。在建議的時間間隔里執行儀器檢查對干獲得可靠的的結果至關重要。如果執行檢查的頻率較低，則測量結果可能會隨著時間的推移而發生偏離。如果檢查過干頻繁，則儀器可能會校正過度并產生誤差。制造商將就此議題提供指導方法。

驗證校準

在進行常規檢查后，建議在測量任何零件之前提前驗證校準，以確保儀器處干可控狀態?？墒褂梅€(wěn)定的已知生產零件或參考材料(標樣)完成該操作。參考材料是一種很好的選擇，因為它們是可追溯的。通常建議在使用儀器的當天驗證校準。

認證校準標樣

如果從經認證的機構購買標樣則校準標樣會附帶一份校準證書，告知關干何時何地進行認證、已知數值以及標準厚度和成分的測量不確定性的信息。最好讓ISO17025認可實驗室定期對校準標樣進行重新認證，以符合內部質量管理要求。這將確保校準標樣處干良好狀態，并適合繼續使用，或者提醒用戶可能是時候更換此標樣了。

校準標樣:薄膜或一體標樣?

標樣可能是在框架上安裝的單片薄膜或者在基底上鍍好的鍍層。兩者均可用，可按照具體用途對兩者加以選擇。在靈活性方面，薄膜具有優勢，因為用戶可以針對不同電鍍應用選擇標樣薄膜，并將其放在任何基底上，以適應多種校準。一體化標樣的一個優勢是，其更接近實際零件，由干各層緊密結合，不需要采用 XRF補償薄膜和基底之間的空氣間隙。一體化標樣可能更堅固，因為其是實心件，而不是薄膜，薄膜存在刺穿或撕裂的風險。此外，在電鍍材料上金屬間形成中間金屬化層時薄膜標樣也具有優勢--因為薄膜標樣與基材分離，所以不存在上述邊界效應的風險。

儀器認證

與每年保養或檢驗汽車的原因類似，建議由制造商對XRF儀器進行年度校準，以確保分析部件(如X射線管、探測器)、電子設備和機械部件按預期正常運行。經過培訓的工程師將檢查儀器，運行診斷程序，進行分析檢查，以及給XRF一個合格等級或者對可能需要注意的部件提出建議。

四、進階層級：可能引起誤差的事物

XRF是一種相對分析技術，這意味著為了獲得結果，需要將未知樣品中收集的數據與儀器上的標樣數據相比較，并將其與已經建立的物理公式相聯系。雖然此種技術有較高的接受度，用戶也接受過正確使用的培訓，但有些情況會影響結果并引起誤差。

樣品未聚焦

這是測量零件的關鍵步驟。聚焦使X射線管、零件和探測器間保持固定的距離。X射線強度會隨著距離的增加而衰減，因此，X射線管和探測器與樣品間的距離太遠會導致測量結果偏薄。而X射線管和探測器與樣品間的距離太近會導致測量結果偏厚。對于多層鍍層，此種情況更甚，因為距離數據被在計算中錯誤使用。

零件放置方向不正確

對于平直零件，旋轉角度不是問題，因為XRF信號不受影響。但是，對于彎曲零件，非常重要的是，將零件的軸與X射線管和探測器的軸向保持一致。這使零件對齊更容易且數據再現性更好，這可以方便X射線束照射在凸形零件頂部或凹形零件底部，而不是側壁上。與前述聚焦的情況類似，錯位測量也會改變X射線管樣品-探測器間的距離。在極端情況下，零件未對齊可能會使所有XRF信號無法到達探測器。

基材變化

基于鍍層和基底中的材料，基底中的元素會影響鍍層的XRF特性。以上是眾所周知的事實，因此，使用與待測量的零件相似的材料以創建校準程序可獲得更好效果。如果零件的基底材料與校準標樣所使用的基底不同，結果可能會有誤差。例如，在青銅（CuSn）基底上鍍鎳（Ni）和金（Au）的零件。青銅基底中的錫（Sn）幾乎可以起到輔助X射線源的作用，使鍍層產生更多X射線熒光信號。如果使用純銅（Cu）基底進行校準，則錫（Sn）的二次熒光作用未被正確計入計算模型中，從而導致鎳和金的結果不正確。

測量結果超出校準范圍

鍍層厚度或成分與強度（XRF響應）之間的關系在小范圍內是線性關系，但在較大范圍內可能是曲線關系。因此，校準曲線被優化，在有限的厚度和成分范圍內工作，而不是覆蓋整個分析范圍。該優化范圍由回歸設置及創建校準曲線時使用的標樣決定。用戶可與XRF制造商合作，了解校準曲線范圍，如果測量結果超出該范圍，則在用戶的軟件中設置警告。

不運行常規儀器調整，或運行得過于頻繁

XRF包括一種或多種用于監控儀器狀態的方法，并針對X射線管、探測器和電子設備特性的微小變化進行自動校正。重要的是，以制造商建議的時間間隔進行這些常規儀器調整。如果建議一日調整一次，但一個月只調整一次，則在整個期間儀器可能會不斷變化。而當運行調整時，測試結果則可能會出現階梯式的變化。比建議的更頻繁地運行調整可能會產生不同效果——存在一種風險，即儀器試圖做出許多小且不必要的改變，這些改變疊加起來會產生明顯的變化。這稱作“過度矯正”。

惡劣的環境條件

除了改變分析儀所處的的溫度和濕度，還有其他環境條件也會影響XRF的性能。大氣中的灰塵和腐蝕性化學物質會干擾XRF結果，也會過早降低儀器本身和控制儀器的PC中部件的性能。XRF的主電源會影響電子部件（包括X射線管電源和探測器電子設備）的性能，這可能會引入誤差。在輸入電源不穩定的區域中，建議安裝線路調節器或不間斷電源。盡可能將分析儀放在一個環境可控的電源穩定可靠的空間中，并與工廠中的其他設備保持一定距離，以防人員、工件和移動設備撞到儀器。
