您也許會為采樣率是4G還是5G而反復糾結，但卻很少關注另一個參數“存儲深度”。簡單算一下，當存儲深度只有4Mpts時，4G采樣率只能維持1ms時間的波形。不知這是否可以滿足您的需求？
如果您只看一小段波形（us級），不同示波器之間的區別更多在于用戶體驗、操作習慣和價格等因素，核心觀測結果幾乎沒有區別。但如果您觀察的波形時間較長（ms或者更長），小存儲的示波器便無法勝任，因?yàn)閺牟ㄐ伍_始已經失真，后續的參數測量、協議解碼、FFT分析等已經失去意義。
在我看來，示波器行業有兩個誤區：
1、用戶足夠關注采樣率，不夠關注存儲。
很多人對于采樣率是4G而不是5G耿耿于懷，卻沒有留意示波器最大的存儲深度僅2.5Kpts。我經常開玩笑說，根據您當前測試的這些信號，您的示波器的采樣率可能從來沒有4G過。
2、廠家只標稱最佳采樣率，不標稱存儲深度，甚至不標稱實時采樣率。
所有示波器廠家都會在示波器PVC面板上印上采樣率（如4GSa/s）。但標稱采樣率只是最佳采樣率，并不是實時采樣率。示波器只能在極短時間內保持最佳采樣，但有些示波器甚至從界面上就去掉了實時采樣率的顯示，這確實會誤導工程師認為采樣率始終不變。

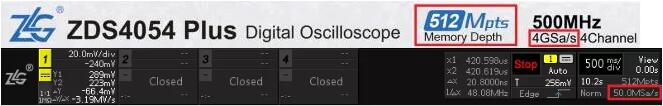

絕大多數示波器是不標稱存儲深度的，只標稱最佳采樣率而不標稱實時采樣率，如下圖所示。
參數解釋
示波器第一公式：存儲深度=采樣率X波形時間；
類比電池公式：電池容量=用電速度X用電時間。
電池就那么大，想要用的時間長，用電速度必須降下來；同理，示波器存儲深度就那么大，想要看長時間的波形，采樣率也必須下降。
結論：對波形觀測而言，只要帶寬合適，最核心的參數便是實時采樣率，而實時采樣率直接由存儲深度決定。
不同存儲深度下的采樣率和時間檔位對應表
由下圖可見，波形時間變長后，采樣率飛速下降。我們使用不同存儲的示波器測量相同的信號，可以看到如下結果：大存儲下采樣率仍在500MSa/s，波形細節清楚。
大存儲深度下波形細節清楚

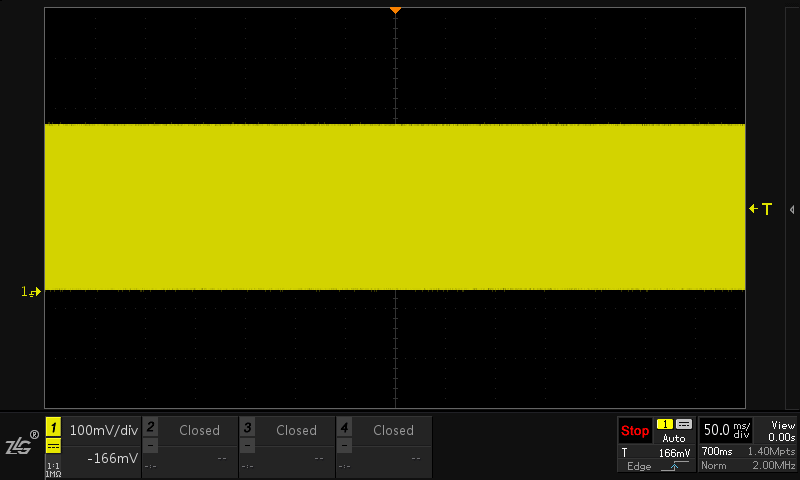

小存儲示波器采樣率已經下降至2M Sa/s，波形完全失真。
小存儲深度下波形完全失真
大存儲深度的核心價值
Q：大存儲深度只是讓長時間觀測波形不失真么？
A：不止于此。
1、故障定位
對于特征明確的異常信號，幾乎所有示波器都可以輕松觸發。但是異常出現的頻率是多少？是否有規律呢？離開大存儲深度則很難找到答案。

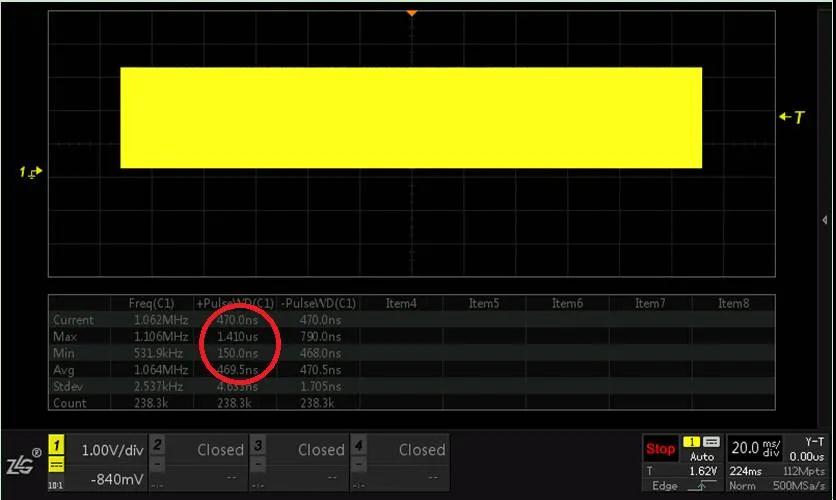

舉例：捕獲224ms波形，發現脈寬最值與均值差別較大，則此信號存在脈寬偶發異常。
參數測量發現異常信號

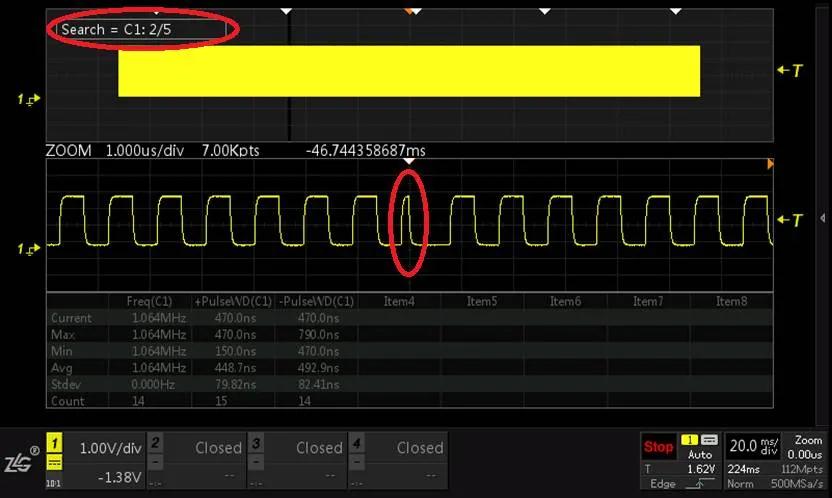

通過波形搜索輕松定位出224ms波形中一共5處異常，周期性出現，周期約為50ms。
波形搜索定位出異常信號
如果存儲深度不夠，拉到這樣的時間檔位，波形早已全部失真，又怎么能定位故障呢？
2、通訊監控
協議解碼是調試常用的功能，但是針對通訊異常而言，解碼幾幀信號無濟于事，只有針對幾秒甚至幾十秒的通訊過程進行監控，才能逐步排查異常。

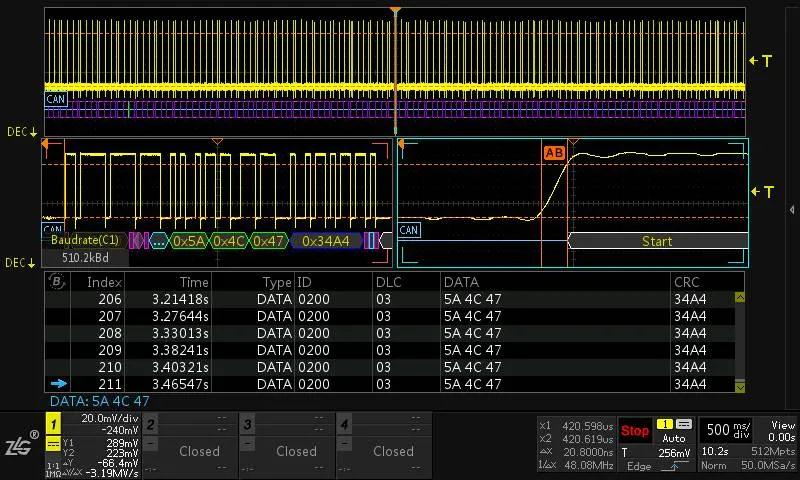

大存儲下的通訊協議監控
如圖所示，示波器記錄了10.2s的CAN波形并全部解碼生成事件表，我們可以將事件表導出，也可以使用上位機軟件做DBC解析，將解碼升華到協議層，大存儲深度使解碼功能產生了質變。
3、參數測量
大存儲意味著更多的原始數據，因此參數測量的樣本點也更多。當然這也對示波器提出了很高的要求，這里比較復雜，暫時不做詳細介紹。但同為參數測量，基于512M點波形和基于1M點波形結果差別還是十分明顯了。
大存儲的實現難點
Q：示波器的大存儲是不是換個存儲器就行了么？
A：不是的。
數據量突然大了這么多，波形要重建、觸發、解碼、測量，同時還要保證大數據量下的流暢性，系統高負荷運作的散熱問題…這些問題都是是大存儲的核心難點。如果單純加大存儲，則會大幅降低使用體驗。如果Autosetup需要等3s，參數測量等5s才有結果，這樣的大存儲用戶一定不會接受。
不同品牌示波器大存儲的區別
各個廠家越來越重視存儲深度，陸續推出大存儲的示波器，那么各個品牌的大存儲有什么區別呢？
1、存儲深度到底有多大？
各個廠家都推出了大存儲示波器，但各家的實際存儲不盡相同，有512M、140M、12.5M、10M……，這點在購買之前一定要問清楚。
2、大存儲狀態下，示波器運行是否流暢高效？
示波器的架構、系統能否支持其在大存儲下的高效運行。假如增大存儲之后需要犧牲示波器的流暢性和用戶體驗，那么一定要慎重考慮。最好提前找一臺樣機，開到最大存儲測試一下，再決定是否選擇。
3、有沒有波形搜索等分析插件？
有了海量波形只是第一步，之后還要看是否有足夠多的分析手段，如果只有大存儲，但是沒有搜索引擎和數據分析插件，無法進行數據的挖掘分析，大存儲的意義也就不復存在了。
總結
整個示波器行業沒有講清楚的東西就是：
· 波形時間長了，采樣率一定會下降。標稱采樣率只是最佳采樣率，真實的采樣率由存儲深度和時間檔位決定；
· 就1G以下帶寬示波器而言，絕大多數示波器高采樣只能停留在2ms以內，甚至1ms以內的波形。
而大存儲示波器最核心的優勢在于：
· 讓示波器最佳采樣率發揮的時間更長，不局限看一小段波形；
· 不是抓幾個典型信號去管中窺豹，而且基于大數據去深入分析。
所以，購買示波器之前一定要多問一句：存儲深度多大？是標配么？
