噪聲系數分析儀通常是作為頻譜儀的選件功能，配合標準噪聲源，用Y因子法，測量分析被測件DUT的噪聲系數。
對于小增益甚至負增益的DUT，且噪聲系數大于20dB時，需要噪聲源的超噪比ENR遠大于標準噪聲源貨架產品，文中解釋這種噪聲源的集成制作及其校準和測量方法。
計量單位常用衰減器來計量校準噪聲系數分析的準確度，當衰減量值大于20dB時，就需要自制集成標準化超高ENR的噪聲源。
噪聲系數

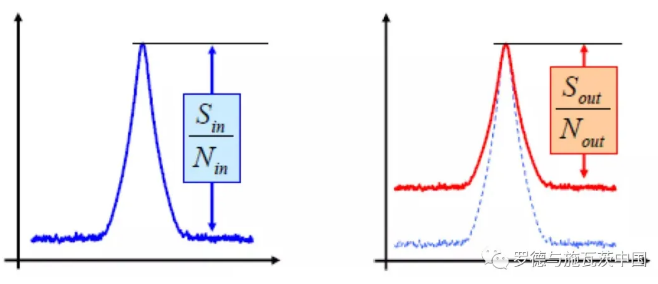

噪聲系數描述被測件DUT內部噪聲程度，對信噪比的惡化程度，即輸入信噪比和輸出信噪比的比值：
? F=SNR_in/SNR_out;
? NF(dB) = SNR_in(dB) - SNR_out(dB);
定義噪聲系數時，輸入噪聲Nin = N0是理想器件在290K時電子學熱噪聲功率 -174dBm/Hz。
衰減器的噪聲系數
依據上述定義，衰減器的衰減量att(dB)，就等于其噪聲系數。
? 衰減器的輸出噪聲與輸入噪聲相等，Nout = Nin = N0;
? 輸出信號功率 Sout(dB) = Sin - att;
? NF(dB) = Sin/N0 - Sout/N0 = att;
因此，負增益的DUT的噪聲系數通常等于其衰減量值。
多級級聯DUT時：
? F = F1+(F2-1)/G1+(F3-1)/G1G2+...
? 當G1>>1時，總噪聲系數取決于第一級噪聲系數F1
? 當?shù)谝患?jí)為衰減(負增益)，G1<1時，認為G1=1/F1
F = F1+(F2-1)F1 = F1·F2
總的噪聲系數大于第一級噪聲系數

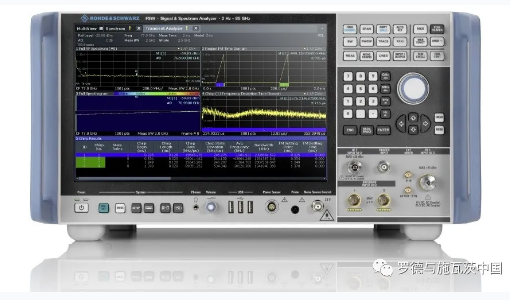

頻譜儀測量噪聲系數 - 標準方法
頻譜儀配合外接噪聲源進行噪聲系數測試：
? 噪聲源的控制端連接頻譜儀的電源和控制接口；
? 噪聲源的超噪比ENR作為參考標準值，在頻譜儀噪聲系數測量功能中輸入；
? 噪聲源每個頻率處的ENR，是其熱態輸出噪聲功率密度，與其冷態噪聲功率密度的差值，例如，某噪聲源3GHz，溫度290K，冷態輸出-174dBm/Hz，熱態輸出-159dBm/Hz，ENR=15；
? 校準：噪聲源射頻口直接連接頻譜儀射頻端口，校準獲得Y因子以及頻譜儀自身噪聲；
? 測量：將DUT插入連接在噪聲源與頻譜儀射頻口之間，進行掃描測量，獲得DUT的噪聲系數和增益；
? 增益量程：-20~60dB；
? 噪聲系數量程受限于噪聲源的超噪比ENR：
ENR5dB噪聲源：0~20dB
ENR15dB噪聲源：0~30dB
ENR21dB噪聲源：0~35dB
在上述噪聲系數范圍，當噪聲系數大于ENR的情況，要求DUT增益大于其噪聲系數與ENR之差。
噪聲源超噪比ENR的測量和校準
用一個已知溯源ENR的標準噪聲源，進行被校目標噪聲源的ENR測量校準：
? 標準噪聲源，可以是上級計量單位校準溯源的二極管式噪聲源;
? 標準噪聲源也可以是一對冷熱電阻（如常溫電阻和液氮低溫電阻），溯源到熱力學溫度;
? (頻譜儀噪聲系數分析，用標準噪聲源直通校準;
? 更換被校噪聲源，測量和記錄ENR。
超量程方法
噪聲系數測量不確定度，決定性因素之一是噪聲源的超噪比ENR，最佳測量條件：
? ENR – (NF of SA) > 3 dB;
? ENR – (NF of DUT) > 5 dB;
?(NF of DUT) + (Gain of DUT) – (NF of SA) > 5 dB。
當DUT噪聲系數很大而增益很小時：
? 需要在標準噪聲源基礎上集成放大器的噪聲源，實現超高ENR的噪聲輸出；
? 集成噪聲源ENR大于衰減損耗量值。
測試步驟：
? 用標準噪聲源進行直通校準；
? 標準噪聲源連接放大器和匹配衰減器作為整體自制噪聲源；
? 噪聲源的控制電源控制放大器電源的開關，或者切換手動模式，人工切換冷態和熱態進行掃描測量；
? 自制噪聲源直通頻譜儀進行ENR測量；
? 將以上ENR實測值作為自制噪聲源的ENR標準值；
? 以自制噪聲源代替標準噪聲源，進行DUT的噪聲系數測試；

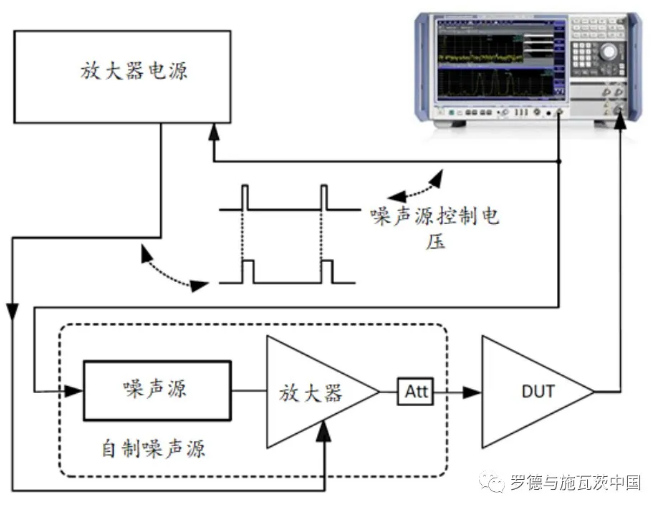

? 測試布置如下圖：
結語
在學習本方案后，將有助您全面了解對噪聲源的超噪比ENR進行計量校準，以及基于現有標準噪聲源，配合放大器集成高ENR噪聲源進行測試。
在整個測試過程中，您還需要注意噪聲源與放大器電源通斷的同步，確保冷態時兩者電源關閉，熱態時打開。
當采用大于20dB衰減器，進行噪聲系數分析儀計量校準時，特別推薦本方案。（作者：陳峰）
