自1946年，泰克發明世界上第一臺商用示波器以來的70多年時光里，泰克不斷探索創新，將示波器系列從單一型號“雕刻”成現在的18個系列，92個型號，上百種選配型號，近千種附件搭配，無論從產品的多樣性還是實用性出發，都逐漸“雕刻”為測試工程師理想中的樣子。

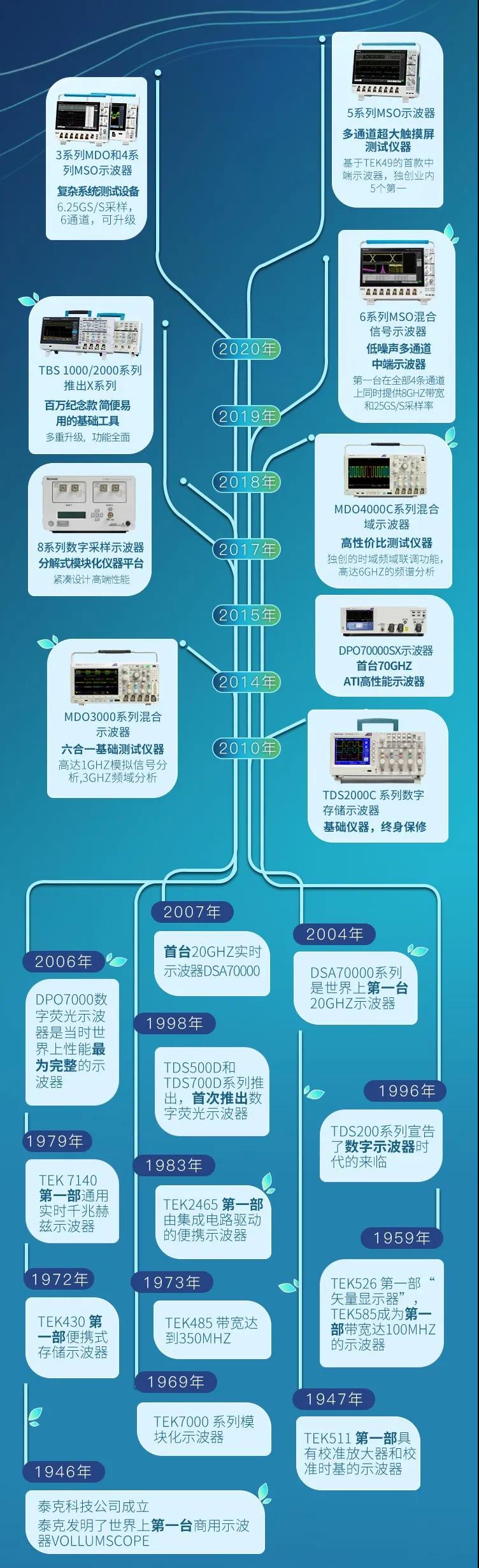

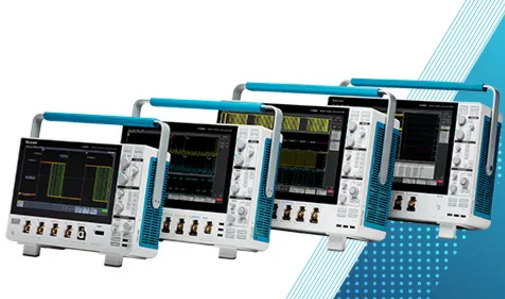

泰克全系列示波器一覽

泰克示波器帶寬從50MHz到80GHz，通道從2到8，采樣率從1GS/s到200GS/s，多型號、多維度為工程師提供多種選擇，滿足工程師不同的測試需求。

為幫助您根據自己的需求選擇適當?shù)氖静ㄆ?，下面列出了示波器選型最常用的指標，以及確定您的要求的實用技巧。

如何選擇您的示波器？

1、帶寬

所有示波器都有一個在較高頻率上滾降的低通頻響。示波器帶寬是指正弦曲線輸入信號衰減到信號真實幅度70.7%的頻率，也就是-3dB點。您的示波器必須有足夠的帶寬，以便捕獲信號的所有相關頻率成分。如果您定期處理數字信號，那么通過比較信號和示波器的上升時間指標，可以比較容易考察帶寬。使用的示波器的上升時間指標應該比信號上升時間快五倍，以使測試誤差保持在2%以下。

準則：帶寬> 最高信號頻率的五倍

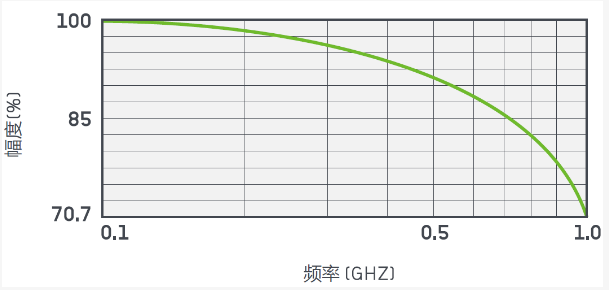

通用示波器典型的頻響曲線

2、采樣率

示波器采樣速度越快，分辨率就越高，顯示的波形細節也就越好，關鍵信息或事件丟失的可能性也越小。泰克推薦最低5倍過采樣，以保證捕獲信號細節，避免出現假信號。

準則：采樣率>5 x ( 最高的頻率成分)

3、記錄長度

記錄長度是示波器在一次采集中可以數字化和存儲的樣點數量。由于示波器只能存儲數量有限的樣點，所以波形時長或捕獲的“時間”長度與示波器的采樣率成反比。記錄長度越長，以高分辨率捕獲的時間窗口越長。

準則：捕獲的時間 = ( 記錄長度) / ( 采樣率)

4、數字通道和頻譜分析儀輸入

當今示波器為在系統級調試復雜設計不僅僅提供了模擬通道。

- 如果您需要分析一條并行總線或多條串行總線，泰克MSO系列混合信號示波器為一次分析多個信號提供了16條數字通道及最多4條模擬通道。

- 如果您正在處理 RF信號，泰克MDO系列混合域示波器提供了內置頻譜分析儀，能夠以時間相關的方式分析模擬信號、數字信號和RF信號。

5、特性和分析功能

泰克示波器提供了廣泛的特性和分析功能。在選擇示波器時，應考察提供的觸發功能、波形搜索工具、自動測量功能及分析軟件包，如串行總線分析、抖動和電源分析，確保滿足您的需求。
