如何將信號連接到示波器也會影響測量，因此了解不同連接方式的影響是測試環境感知的重要組成部分。

使用上一篇文章中用于上升時間測量的相同40 ps快沿信號，我們比較同軸電纜和10x無源探頭在有無附件的情況下的連接。

同軸線纜

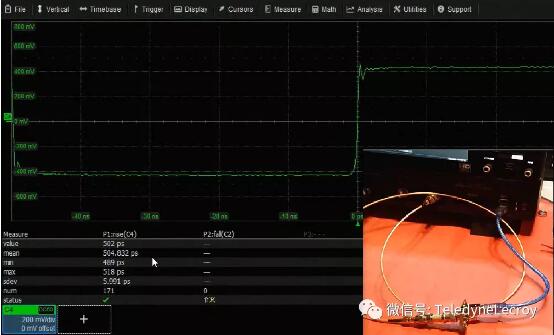

相位匹配的同軸電纜對信號上升時間的影響很小，使用1米長的50歐姆同軸電纜，上升時間僅從470 ps略微增加到大約500 ps（下圖）。

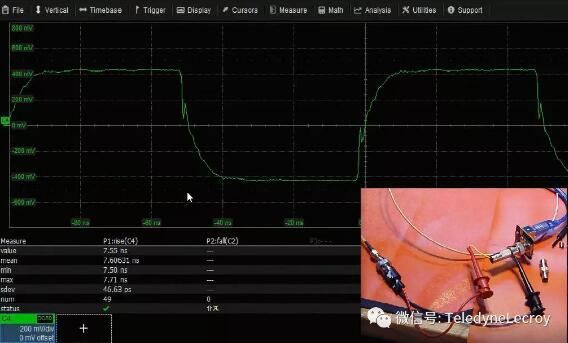

但是要注意同軸電纜連接中額外添加的附件，這在探測嵌入式系統中的小型互連和電源軌時通常是必需的。對于40 ps快沿信號，引入微型夾子會導致上升時間增加到7.5 ns，并使信號失真。微型夾子導線的較高阻抗和電感會導致反射并增加上升時間，微型夾子最好用于上升時間較長的信號。

10x無源探頭

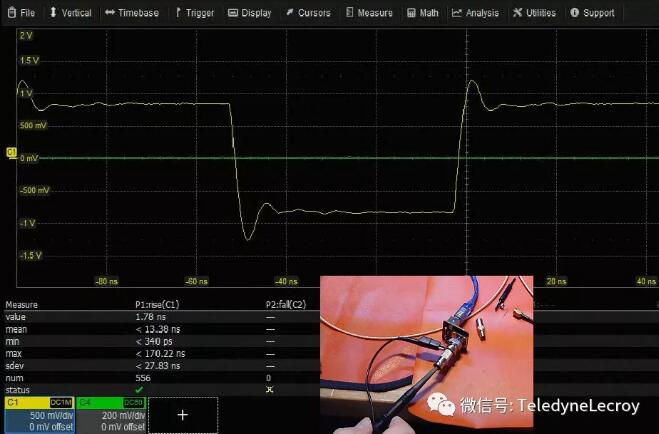

已經正確補償?shù)膸в袕椈摄^和接地線的10x無源探頭可使上升時間縮短至1.8 ns，但接地線的電感會引起一些過沖和振鈴。

許多探頭都帶有很多適配器，以減少接地導線的電感，例如同軸適配器和彈簧夾。將同軸適配器與無源探頭配合使用可代替接地線，當與BNC連接器配合使用時，可實現低電感連接，從而提高了測量保真度。

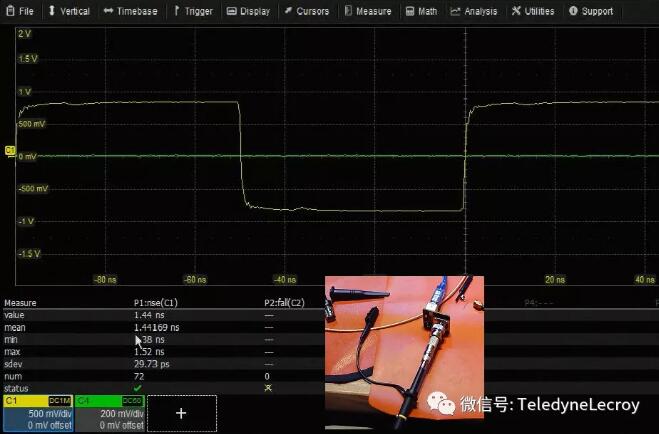

同軸適配器使信號上升時間縮短至1.4 ns，并消除了電感過沖（下圖）。這時，無源探頭帶寬約為320 MHz。

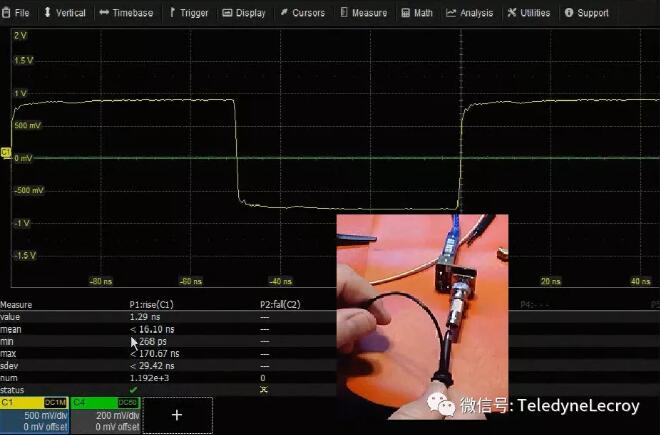

接地彈簧降低了接地線的電感，并且由于它不需要BNC連接器，因此可以用于電路板上的很多信號的探測，它還對上升時間測量有很好的效果，將其減小到約1.3 ns。
