Fluke 771毫安級過程鉗型表體驗報告

作者：孫工

公司 某水務公司

前言：

我是一名水處理行業的自動化系統工程師，平時工作中經常接觸的控制信號除了DC24V的開關量信號就是4~20mA的模擬量信號。檢查開關量信號很簡單，普通萬用表的直流電壓檔就可以了，而4~20mA的模擬量信號就麻煩的多了，用萬用表的mA檔測試至少需要拆下一根原信號線，把萬用表串接在電路中測量信號數值。由于萬用表表筆多為針形的，還需要用手捏緊表筆和信號線，如果此時需要調節儀表輸出則需要其他人協助。更麻煩的是如果同時測量多路模擬量一定要記清楚拆下信號線的位置，必要時要提前拍照，防止恢復接線時出錯。還有一個致命的問題是常常忙昏了頭，剛測試完mA電流就去測試交流電壓，結果是砰的一聲萬用表燒了，柜子也跳閘了。工作十多年，用過的五六個萬用表mA檔全被自己和同事燒壞了。所以當幾年前看到福祿克推出771毫安級過程鉗表的時候，夢寐以求的事情就是自己能擁有一臺，無奈價格太高，公司不愿意購買，只能眼饞。最近看到福祿克在搞試用活動，立即報名申請，并如愿拿到試用產品。

體驗過程：

第一步，自然是先拿在手上研究一番。顏色主體是經典的福祿克黃，鉗形表頭是紅色。表頭和表身還可以分體使用，極大的解放了工程師的雙手，也可以和待測設備保持較遠距離，使工作更安全。該表供電用的是普通5號電池，不是萬用表常用的9V電池，更便宜和容易購買。更貼心的是鉗形表頭是可以拆下來的，如果頻繁使用造成表頭損壞的話可以單獨更換。還有一個很好的設計就是表頭方向有一個照明燈，光線暗的情況下不用掏手機照明了。

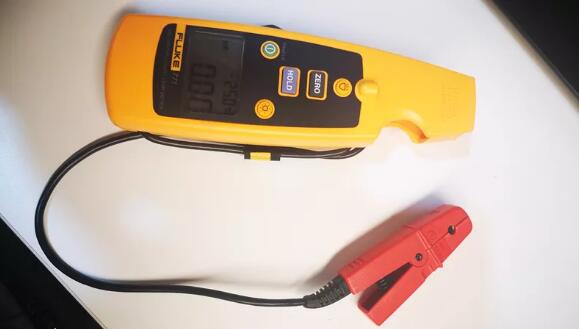

儀表全貌

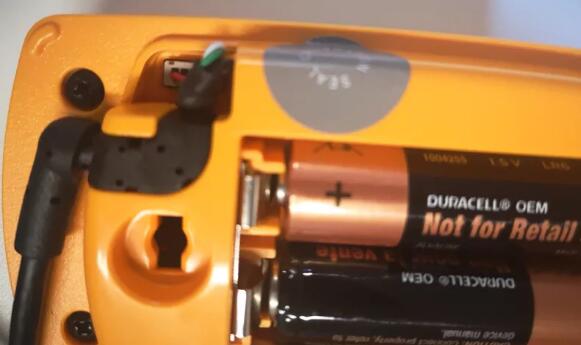

表筆接口和電池特寫

第二步，上手研究完了自然是測試一下功能。我最關心的是這款儀表的測量精度，因?yàn)橛脟a(chǎn)大電流鉗表不少，精度可謂參差不齊，這個測量毫安信號的鉗表，差1毫安儀表誤差就大于5%了。我用了一臺勝利的79A信號發生器作為信號源，用一個普通國產萬用表作為輔助顯示。第一次先輸出4mA信號，萬用表顯示3.99mA，771顯示4.07mA，誤差較大。難道是信號太小了，把輸出信號增加到20mA，萬用表顯示20mA，771顯示20.08mA，誤差幾乎是固定值。再翻看儀表，發現表身有一個“ZERO”調零按鍵，調零后再測量讀數準確了。

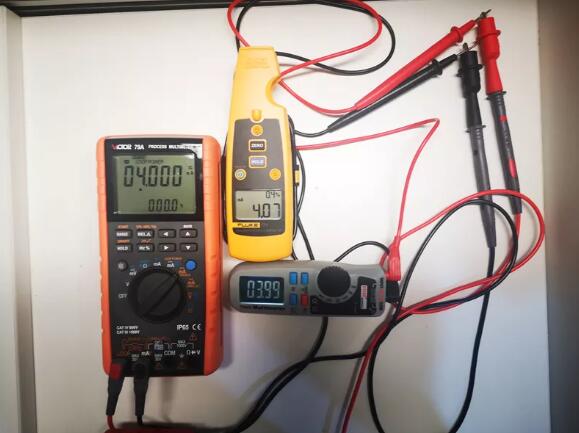

調零前4mA信號測量

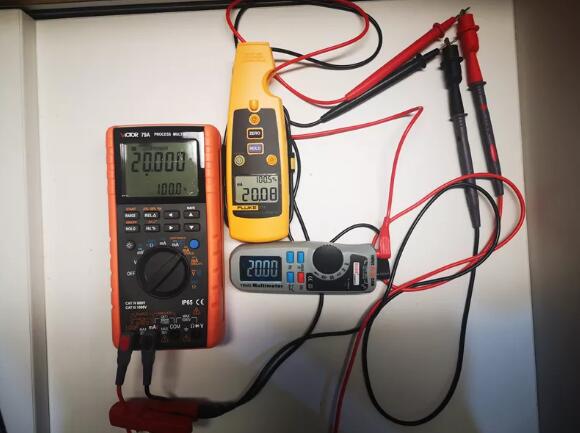

調零前20mA信號測量

調零后4mA信號測量

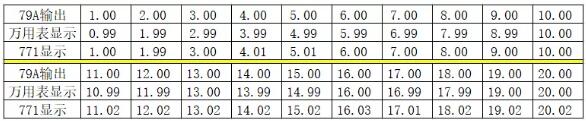

第三步，為了測試771的全量程性能，我從1mA開始每次增加1mA逐步測試，結果如下表所示?？傮w看771的誤差不大于0.02mA，精度為0.1%。官網參數是精度0.2%，測試數值優于標注數值。

第四步，官網標注771的分辨率和靈敏度是0.01mA，為了驗證，我分別輸出12.50mA和12.55mA信號，771測量結果如下圖。分辨率和精度都達到了標注的數值，唯一遺憾的就是771的反應時間稍長，0.1mA的變化需要20秒左右才能保持穩定。

12.50mA信號測量

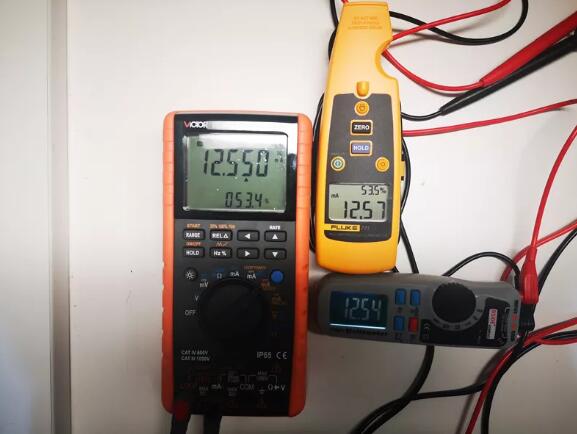

12.55mA信號測量

總結：

經過體驗測試，771的表現令我很滿意，尤其是精度方面，采用鉗形原理的測量結果跟串入回路測量沒有明顯差別，但其更方便易用，會帶來調試效率的大幅提升?？梢钥偨Y(jié)為一句話：是一款除了價格各方面都令人滿意的儀表。當然，必須承認的是福祿克的東西是物有所值的，實力允許的話一定要置備一臺。
