相噪測試，可以用相噪測試儀或頻譜儀的相噪分析選件完成，其操作設置十分簡單，基本上只需設置頻率范圍以及平均或互相關模式和次數即可。但是，對于相噪非常低的DUT，尤其近端相噪測試，自動默認設置的相噪測試曲線不夠平滑，可能出現異常相噪測試數據。那么，如何優化儀器設置呢？

R&S的相噪測試儀FSWP或者頻譜儀內置軟件K40，都可以完成相噪測試的任務，測試人員需要知道關鍵參數的含義和設置方法

· 平滑：設置范圍是1~20%，指的是平滑計算的點數占曲線總點數的百分比，默認平滑是1%。

· 分辨率帶寬：RBW，相對于分段FFT的頻率段的相對值，越小分辨率越高，默認值10%。

· 雜散：spur，曲線上的尖刺，須從相噪曲線數據中剝離。

儀器上通常默認顯示兩條曲線

· trace1是平滑smooth后的曲線，用來獲取相噪數據；

· trace2沒有平滑，一般用來讀取雜散、剩余噪聲和抖動等數據。

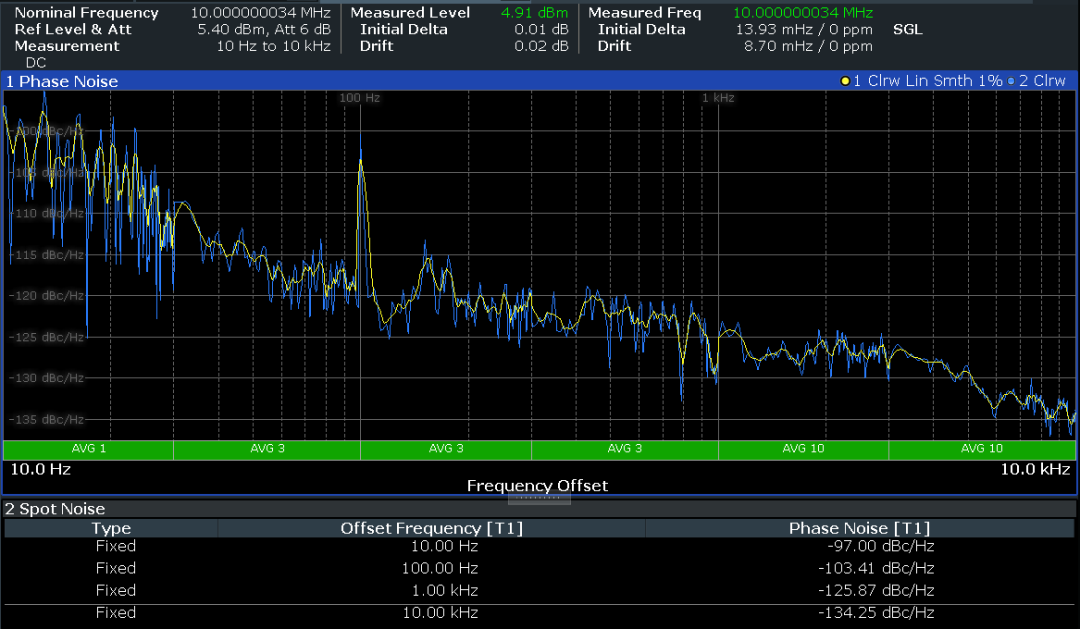

有時默認設置的曲線雜散很多，曲線起伏不平坦，如下圖，測試曲線劇烈起伏，在100Hz偏移處-103.41dBc/Hz明顯是雜散讀數。

優化設置：

· 采用多次互相關或平均，DUT相噪越低，設置次數越高

· 減小分辨率帶寬，RBW 1%

· 黃色曲線Trace1 smooth>3%

· 設置曲線不顯示雜散：Trace1 spur removal ON，如果FSWP需要設置雜散移除門限，一般設置為6dB

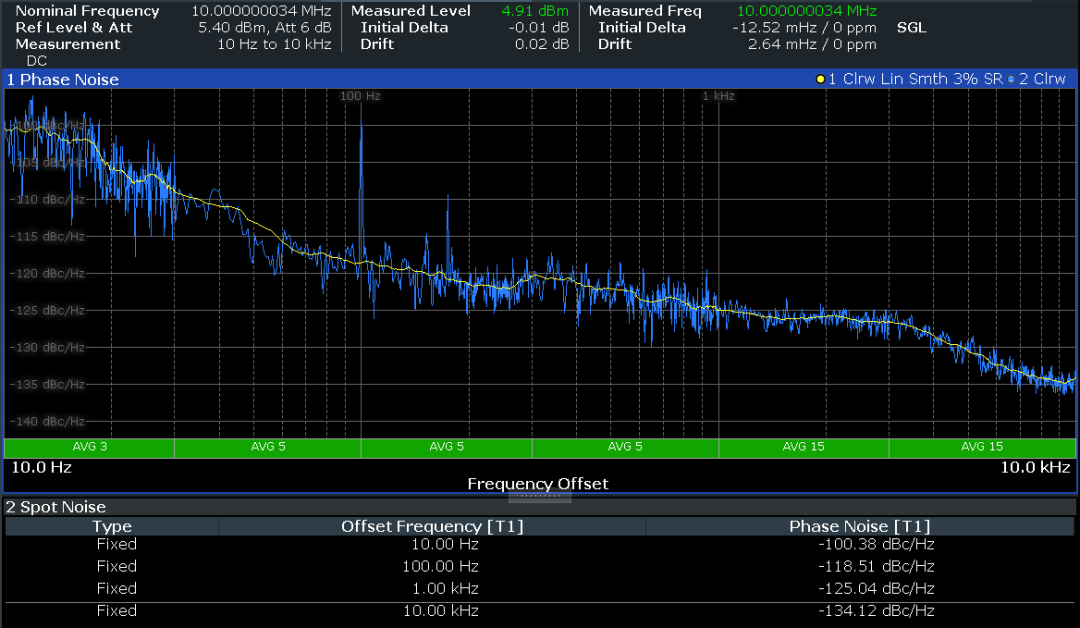

· 此時trace1顯示平滑，100Hz處移除雜散，相噪數據-118.51dBc/Hz，遠優于上圖結果-103.41dBc/Hz。

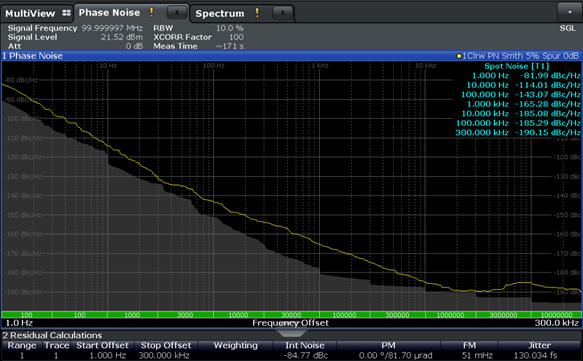

FSWP曲線下方的陰影區什么意思？

· 陰影代表互相關增益，表明互相關次數是否足夠，是當前設置次數對不相關噪聲的抑制情況。

· 當曲線緊貼陰影區，增加相關次數可以改善降低相噪測試結果，如果曲線與陰影有一定間隔，則無需增加相關次數。

相噪測試一般含有剩余噪聲分析功能，包括剩余調頻、剩余調相和抖動。

剩余噪聲的計算由儀器自動完成，并給出數據，公式如下：
