示波器是工程師和電工每日使用的基礎儀器。然而，有時候維護工作所要求的特殊測量并非示波器的標配功能，或者難以進行手動設置?，F(xiàn)在，工程師可以使用RTH-K38自定義腳本選件設計自己需要的測量功能和簡單的用戶界面。本文介紹了如何使用這一獨特功能開展鐵路維護工作。

鐵路工程師經常需要驗證電信信號的質量，以便確定鐵軌上的火車位置等。為此，工程師通常會使用交替頻率（一般是95Hz和105Hz）將鐵軌分成數段。當火車行駛到特定軌段的時候，車輪會造成信號短路，進而向接收機指示火車位置。如果軌段或其他電氣系統（如配電系統）之間未進行充分絕緣，無用噪聲信號就會產生干擾，導致無法可靠檢測火車的位置。在鐵路維修操作中，驗證不同頻率下的鐵軌絕緣度是一項必要的維護工作。

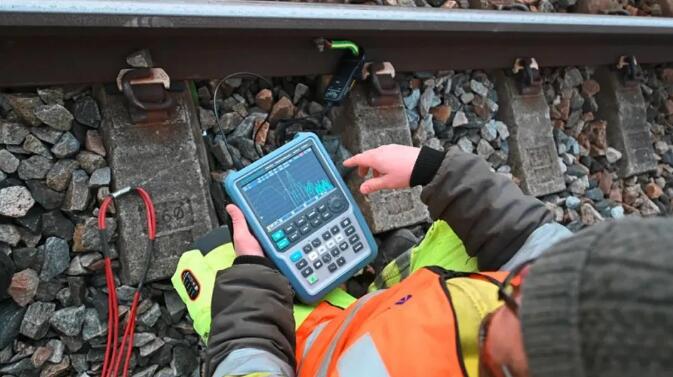

RTH示波器在頻譜模式下測量通信信號的頻譜分量

羅德與施瓦茨解決方案

RTH手持式示波器既具有實驗室級示波器的性能和分析能力，又兼具電池供電手持設備的小巧外形和堅固耐用性。

RTH主要特點：

? 帶寬：60MHz至500MHz

? 采樣率：最大5Gsample/s

? 存儲深度：最大500ksample,50Msample分段存儲

? ADC分辨率：10位

? 隔離通道(CATIV 600V(RMS)/CATIII 1000V(RMS))

? 集成式萬用表或萬用表模式

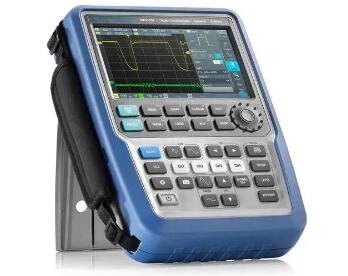

RTH手持式示波器

個性化測量要求

RTH-K18頻譜分析選件可以輕松測量頻率。借助此選件，工程師可以使用示波器的光標和記錄功能測量并記錄特定頻率下的頻譜分量。在本例中，需要在162/3Hz、50Hz、95Hz和105Hz四個不同頻率下測量信號電流，并以安培為單位顯示信號幅度。顯然，任何手持式示波器均未標配此測量功能。此外，還需要在示波器上自動執行設置、顯示電流最大值并支持圖形顯示，以盡量讓工程師進行簡單操作。

使用用戶應用程序進行測量

RTH-K38自定義腳本選件便于工程師直接在示波器上運行自定義Javascript程序，以執行非標準的個性化測量任務。自定義腳本通過標準SCPI命令控制示波器，并通過基于Web的直觀用戶界面與操作員進行交互。這樣一來，示波器可以自動執行測量，且用戶界面遠比常用界面更加簡單。

自定義腳本結合了HTML和Javascript，前者用于提供用戶界面，后者用于通過SCPI命令控制示波器。

自動化測量腳本

如要測量鐵軌絕緣度，首先需要將RT-ZC03電流鉗連接到鐵軌和RTH的通道1，然后激活RTH-K38自定義腳本選件。這個過程非常簡單，只需在示波器啟動后完成三個操作：

1.按下“Mode”（模式），進入模式選擇菜單

2.選擇“User”（用戶），列出可用的自定義腳本

3.選擇并啟用相關自定義腳本

自定義腳本會自動將示波器配置為頻譜模式、將光標設為特定頻率，并讀取各自頻率下的頻譜幅度。四個特定頻率下的電流會從頻譜模式下的dBA數值轉為安培值，具體如下所示：

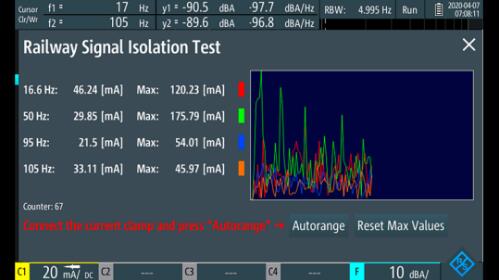

電流值在示波器上的HTML瀏覽器窗口中顯示為安培、毫安或微安值。腳本不僅自動執行完整的測量程序，還可以在兩個以上的頻率下按序執行光標測量。在Javascript程序中，四個附加變量用于跟蹤并顯示每個頻率的最大電流。此外，趨勢圖會顯示和記錄電流值隨時間的變化，并自動調整圖表的垂直刻度。為重置最大值和重啟測量，示波器相應添加了計數器和“ResetMaxValues”（重置最大值）按鈕。自動量程功能會自動設置示波器的垂直刻度以匹配電流值，避免超出額定范圍。

HTML用于提供易于使用的圖形用戶界面,Javascript用于通過SCPI命令進行簡單編程和訪問示波器功能

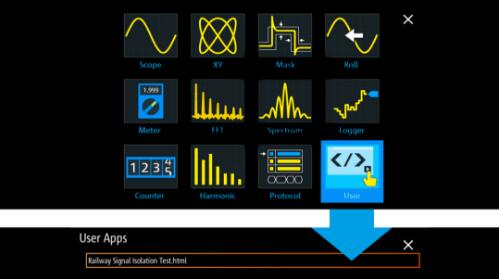

“Mode”（模式）按鈕可以直接訪問所有RTH分析功能。選擇“User”（用戶）菜單可以列出所有可用的自定義腳本。

RTH-K38自定義腳本軟件選件使RTH手持式示波器功能更加強大，可以在維護和維修應用中自動或根據指導執行非標準測量。借助此選件，工程師可以通過SCPI命令使用示波器的內置Web瀏覽器、Javascript和所有儀器功能在示波器上運行個性化測量腳本。選件還提供一個易于編程和使用的HTML用戶界面，支持快速執行現場測量。
