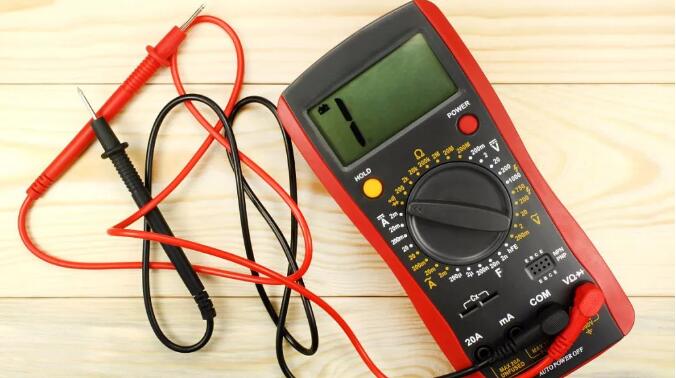

數字萬用表是一種最常用的一種測量電流、電壓和電阻的工具，本文詳細介紹了五種常見的數字萬用表的使用方法！

數字萬用表是一種最常用的一種測量電流、電壓和電阻的工具。我們在維修時會經常使用到，但是對于初學者對數字萬用表的使用方法不是很了解，本文介紹了數字萬用表的使用方法，我們一起來看看吧！

數字萬用表的使用方法一：判斷線路或器件帶不帶電

數字萬用表的交流電壓檔很靈敏，哪怕周圍有很小的感應電壓都可以有顯示，根據這一特點，可以當作測試電筆用。用法如下：

將萬用表打到AC20V擋，黑表筆懸空，手持紅表筆與所側路線或器件相接觸，這時萬用表會有顯示，如果顯示數字在幾伏到十幾伏之間（不同的萬用表會有不同的顯示），表明該線路或器件帶電，如果顯示為零或很小，表明該線路或器件不帶電。

數字萬用表的使用方法二：區分供電線是火線還是零線

第一種方法：可以用上面的方法加以判斷。顯示數字較大的就是火線，顯示數字較小的就是零線，這種方法需要與所測量的線路或器件接觸。

第二種方法：不需要與所測量的線路或器件接觸。將萬用表打到AC2V擋，黑表筆懸空，手持紅表筆使筆尖沿線路輕輕滑動，這時表上如果顯示為幾伏，表明該線是火線。如果顯示只有零點幾伏甚至更小則說明該線是零線，這樣的判斷方法不與線路直接接觸，不僅安全而且方便快捷。

數字萬用表的使用方法三：尋找電纜的斷點

當電纜線中出現斷點時，傳統的方法是用萬用表電阻檔一段一段地尋找電纜的斷點，這樣做不僅浪費時間，而且會在很大程度上損壞電纜的絕緣。利用數字萬用表的感應特性可以很快地尋找到電纜的斷開點。先用電阻檔判斷出是哪一根電纜芯線發生斷路，然后將發生斷路的芯線的一頭接到AC220V的電源上，隨后將萬用表打到AC2V檔的位置上，黑表筆懸空，手持紅表筆使筆尖沿線路輕輕滑動，這時表上若顯示有幾伏或零點幾伏（因電纜的不同而不同）的電壓，如果移動到某一位置時，表上的顯示突然降低很多，記下這一位置，一般情況下斷點就在這一位置的前方10~20cm之間的地方。

用這種方法還可以尋找故障電熱毯等電阻絲的斷路點。

數字萬用表的使用方法四：測量UPS電源的頻率

對于UPS電源來說，其輸出端的電壓的穩定性是重要參數，其輸出的頻率也很重要，但是不能直接用數字萬用表的頻率檔去測量，因為其頻率檔能承受的電壓很低，只有幾伏。這時可以在UPS電源的輸出端接一220V／6V或220V／4V降壓變壓器，將電壓降低，而不改變電源的頻率，然后將頻率檔與變壓器的輸出相接，就可以測量出UPS電源的頻率。

數字萬用表的使用方法五：用數字萬用表測試三極管好壞

用二極管檔測有一個引腳與其它兩個腳分別相通，但那兩個腳卻并不通（數字表的話，如果與其它兩個腳共通的那個腳接的是紅筆，那么這是一個NPN管，若接的是黑筆，那么，這是一個PNP管，若用的是指針表，則正好相反。），這個腳就是基集B，B對其個管子已經被燒斷。（內部帶保護二極管的不適用）

若用二極管檔測得的壓降大于0.5V，那這是一個硅管，若在0.2V左右，這是一個鍺管。

再把測到的三極管按引腳放入HFE插孔，換到HFE檔，可以測得直流放大倍數。（只對一般的小功率管有效，對大功率管無效，國為大功率管需要基極有較大的推動功率，而萬用表不能提供。）一般小功率管的直流放大倍數HFE為30－1000中的一個引腳，測得的電壓將比另一個引腳大幾毫伏，那這個腳就是發射極E，留下的那個壓降小幾毫伏的是集電極C，若用二極管檔測的任意兩個腳都通，那么這個管子已經擊穿損壞；若都不通，那就用二極管用數字萬用表的測試法，用數字萬用表測量一個二極管，導通的時候是顯示為零點幾或者是一點幾。再交換表的時候（就是截止的時候）是顯示為1，而在顯示1的時候黑表筆接的是二極管的正極，而紅表筆接的是二極管的負極。如果上不一那一定是壞的二極管，如果測得兩次結果是1，測二極管開路了。如果測得兩次結果是零點幾或都是一點幾，則該二極管擊穿了。

數字萬用表有個專測二極管的檔，先將檔位開關調到該檔，紅表筆接任一腳，黑筆去碰另兩腳，如果兩個都通，那是PNP型，且紅筆接的是基極。

如果兩個都不通，分兩種情況：

1、表筆調過來兩邊都通，則是NPN，紅筆接的是基極；

2、表筆調過來一個通，另一個不通，那是PNP，那調過后通的是基極。

紅表筆接任一腳，黑筆去碰另兩腳，一個通一個不通，調過來兩個都不通，則是PNP，之前黑筆能通的是基極。

檢測三極管（使用“二極管檔”）

正測：紅筆接正極，黑筆接負極，可顯示PN結的正向壓降。正常應顯示硅管0.500~0.700 鍺管0.150~0.300。

反測：黑筆接正極，紅筆接負極，正常應顯示“1”。

正測、反測均為0或者為1，表明此管損壞。

根據上述檢測二極管的方法，來檢測三極管。首先確定集電極C和發射極E，用表測出兩個PN結的正向壓降，壓降小的為集電極C， 壓降大的為發射極E，兩次測量公共極用的是紅筆，此管是NPN型，公共極用的是黑筆，此管是PNP型。

以上檢測方法在測試時應注意：PN結兩端如并接有小于700歐姆電阻，顯示數值將會偏小，這時不要盲目認為晶體管損壞，可以將電阻的一端焊開再測，也可將此管焊下測量。

普通三極管CE間阻值應為無窮大，對含有內阻的晶體管，CE間有一定的阻值。

用數字萬用表測三極管的各極

另外數字萬用表一般都有個測三極管的插孔，就是兩排四個的小孔，你把你的三極管插進去，插對了，就會顯示該三極管的放大倍數，插不對就沒數，所以很方便的。

N溝道：

1）紅表筆接第一個腳，黑表筆分別接其它兩個腳，此時萬用表上沒有讀數，也就是說沒有反應，那么紅表筆接的是G極。

2）紅表筆接第2個腳，黑表筆接第3個腳，有讀數，也就是說是通的，紅表筆不動，黑表筆接到G極（已經測出來了），然后黑表筆再接第三個腳，發現不通了，（這說明管子9.9成是好的），（第2個腳和第三個腳是通的是因為第一個步驟已經給它充電了，后來不通是因為紅表筆接第2個腳黑表筆接第一個腳的時候已經給它放電了）。

3）紅表筆接第3個腳，黑表筆接第2個腳，有讀數，那么此時紅表筆接的是S極，黑表筆接的是D極。

測試電容器有電容檔P，測試電阻有電阻檔R，測試電壓有電壓檔V，測試電流有電流檔A。
