首先要解釋一下何為混合域示波器，既然說到這個話題就不得不說一下示波器進化史了，接下來大概講一下示波器進化簡史。
第一代示波器——模擬示波器(ART-analog real time oscilloscope )

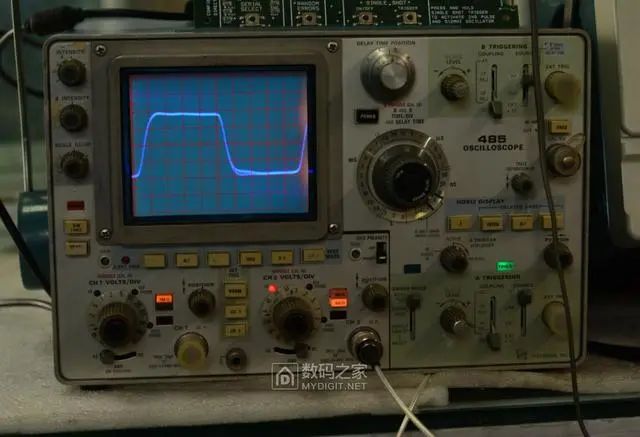

純模擬機器，使用示波管顯示X-Y掃描成像顯示波形，到后期有字符疊加功能可以實現簡單的測量參數顯示，巔峰之作為泰克7000系列。下圖泰克485為經典之一

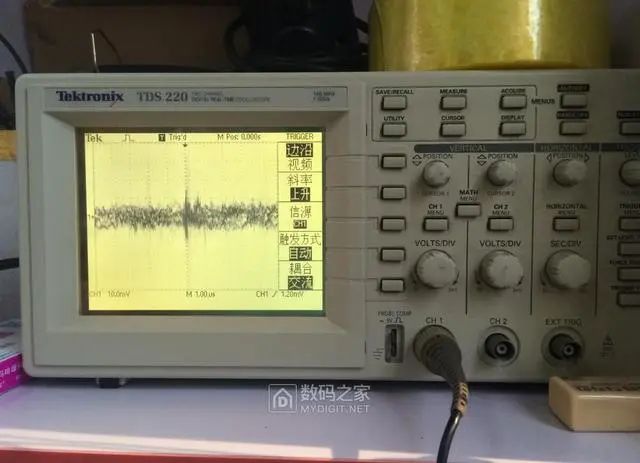

第二代示波器——數字示波器(DSO-digital oscilloscope)
數字機以AD轉換器加DSP或者FPGA為控制器對模擬信號進行采樣處理顯示緩存

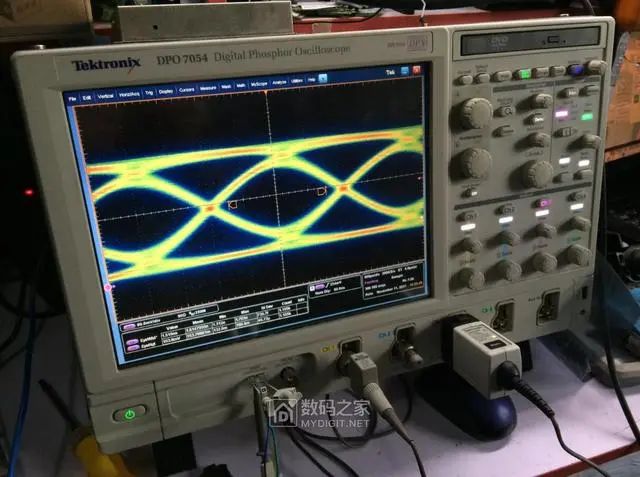

第三代示波器——數字熒光示波器(DPO-Digital Phosphor Oscilloscope)
以數字示波器為基礎加強波形捕獲處理能力，使其具有與模擬示波器近似的波形余暉功能和更高的波形刷新率
第四代示波器——混合信號示波器(MSO Mixed Signal Oscilloscope)
以數字熒光示波器為基礎，在模擬通道的基礎上加入邏輯分析意義數字通道，并將觸發通道擴展至數字通道使數字通道與模擬通道可同時測量顯示。

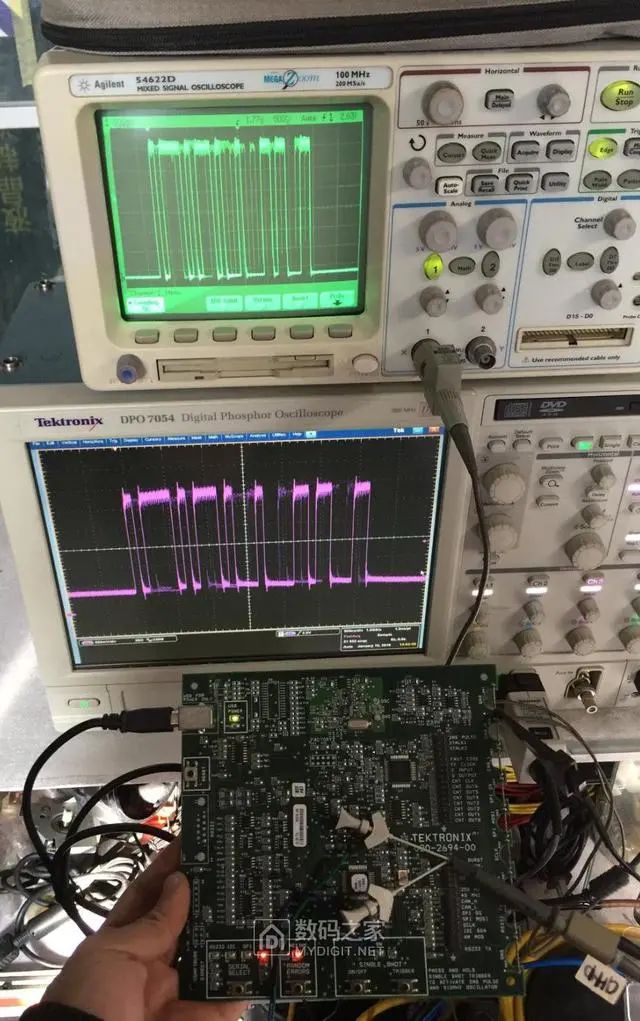

代表作為安捷倫54622D
第五代示波器也是今天的主角——混合域示波器(MDO Mixed Domain Oscilloscope)
以數字示波器為基礎加入頻譜分析儀功能，將時域測量(示波器/邏輯分析儀均為時域測量?jī)x器)與頻域測量集大成與一體并加入信號發生器功能，數字通道模擬通道信號發生器通道與射頻通道可共同使用測量分析，真正的多合一儀器。
OK!簡單的廢話之后正文開始(瞎介紹了一通有說錯的地方別介意哈)
首先介紹一下這臺機器的來歷——機緣巧合
那是2018年初夏的某一天，某朋友有一臺機器剛買不久，由于囊中羞澀買不起高帶寬型號故而購買了此系列4通道最低版本MDO3014，100M模擬帶寬4通道。
使用幾天后發現性能有點捉襟見肘，于是便與我商量一下，看看能不能發來給他破解個帶寬之類的，OK接鍋。

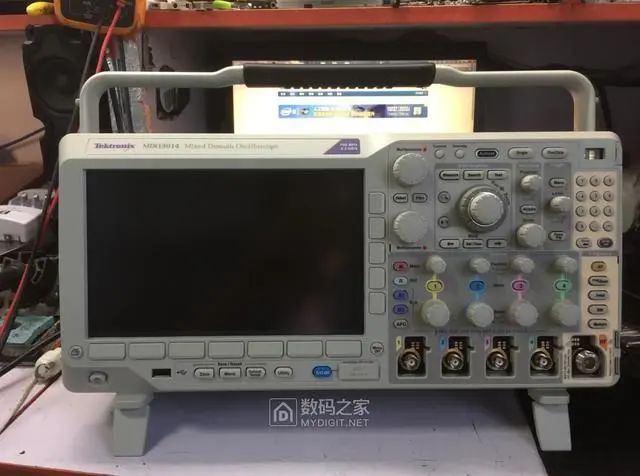

等待幾天順豐的關愛到手，嶄新的MDO3014

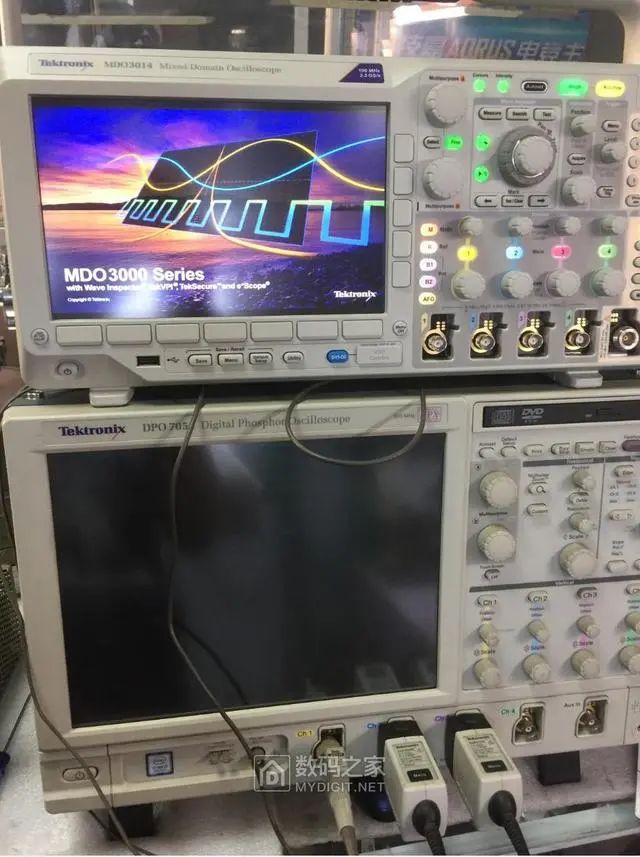

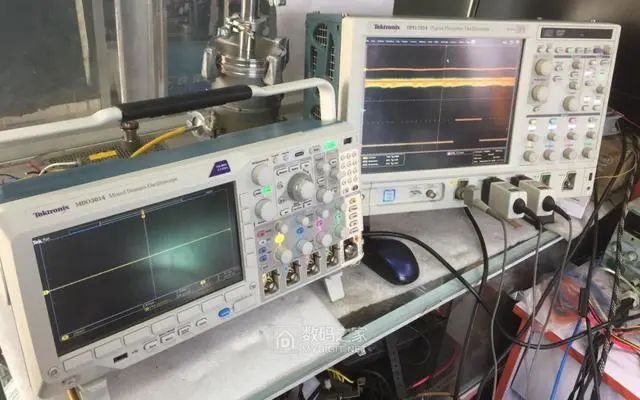

收到之后迫不及待開機試試，畢竟這機器是個新系列，從來沒用過也沒接觸過，哥倆排排坐

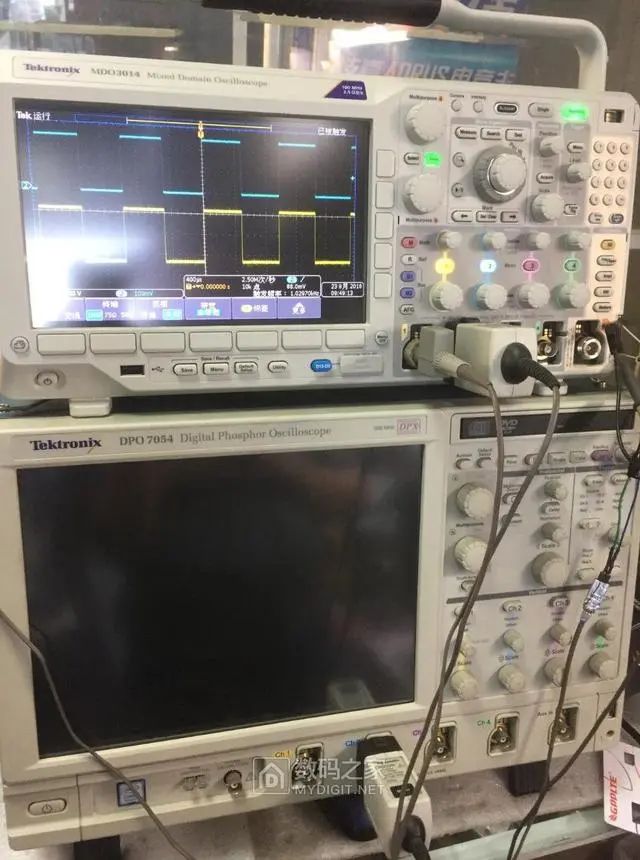

開機進測量看看模擬通道，感覺沒啥區別

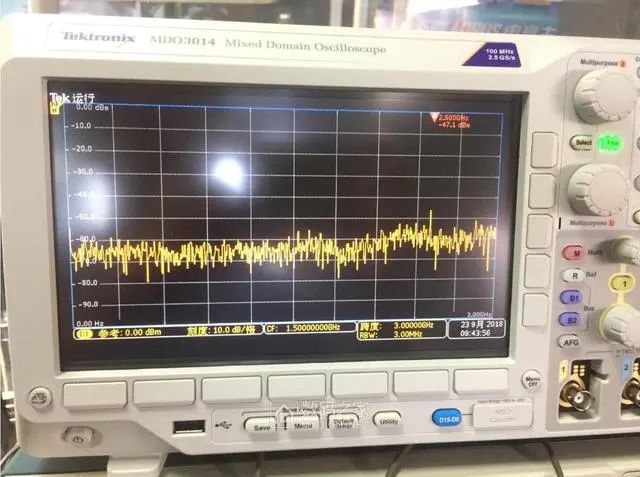

還是試試射頻通道吧(咱也不太會用頻譜儀也就是瞎捅捅)

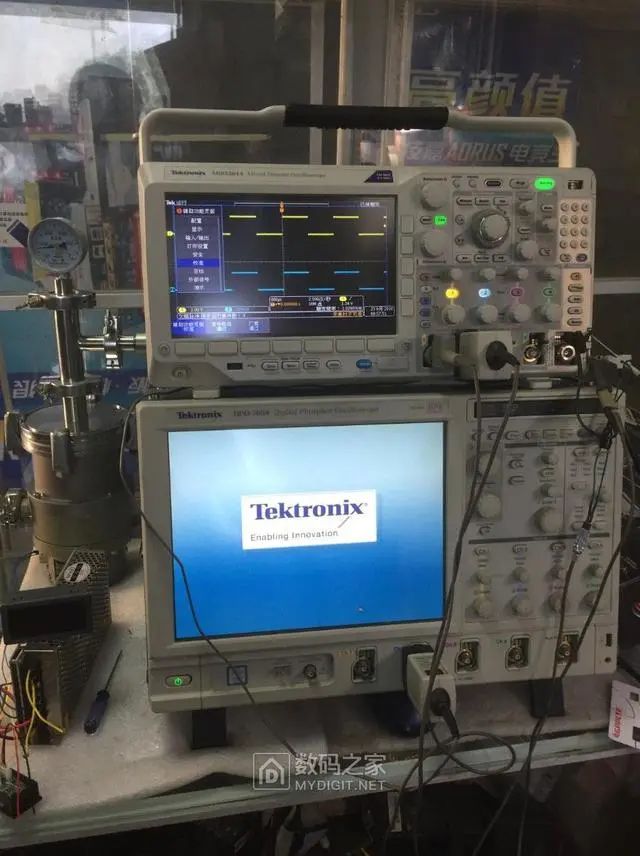

兩臺機器湊一塊，同時按下開機鍵看看開機速度吧........這邊都進測量了，他大哥那邊BIOS自檢還沒過去，更別提進系統了
拉倒，看看細節吧帶，Windows系統的機器是真不能指望開機速度快

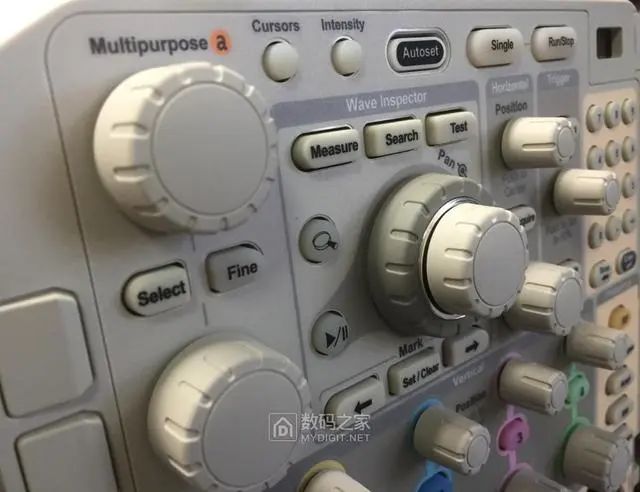

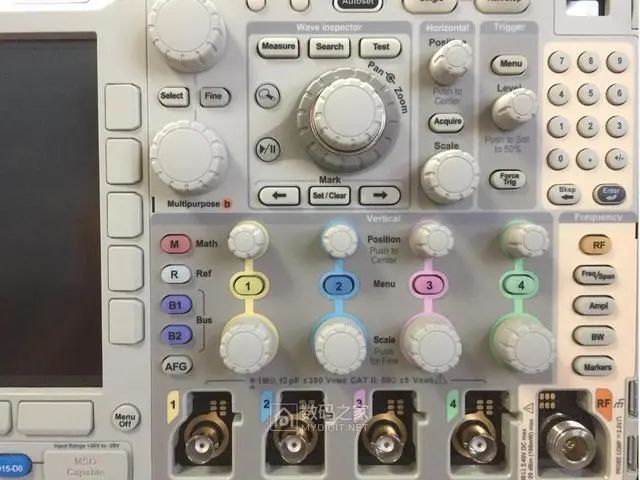

操作面板 模擬通道 射頻通道，數字通道還有部分快捷功能鍵，不得不說中間那個新加上去的search十分好用

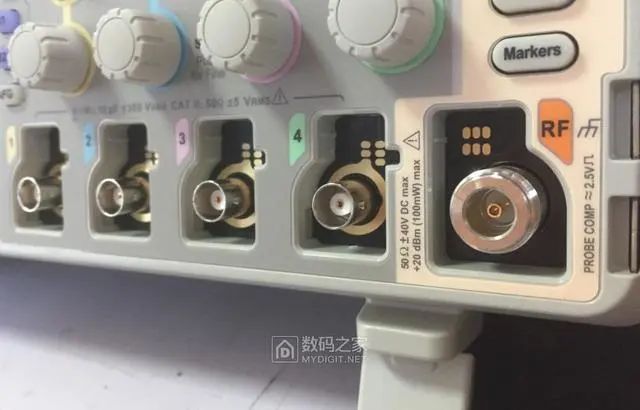

輸入通道接口部分特寫，模擬通道接口為tekVPI接口，與DPO系列通用并且兼容普通BNC探頭，射頻通道為普通N頭

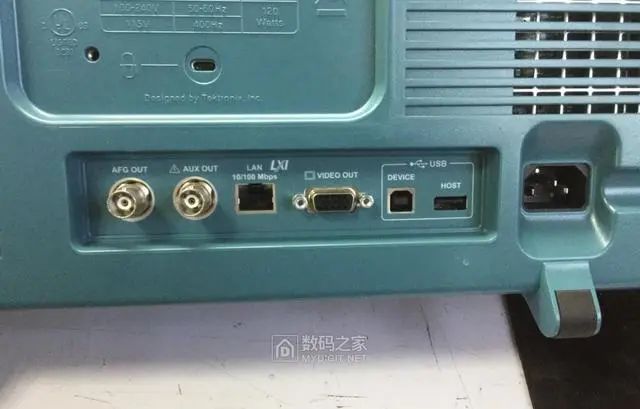

屁股后面的接口，信號源輸出 AUX輸出 LAN VGA USB
然后抄起螺絲刀，大喊一句eevblog的經典臺詞，Don't turn it on,take it apart!
拆掉后蓋4顆螺絲直接扒褲子
拆掉一圈螺絲，開蓋

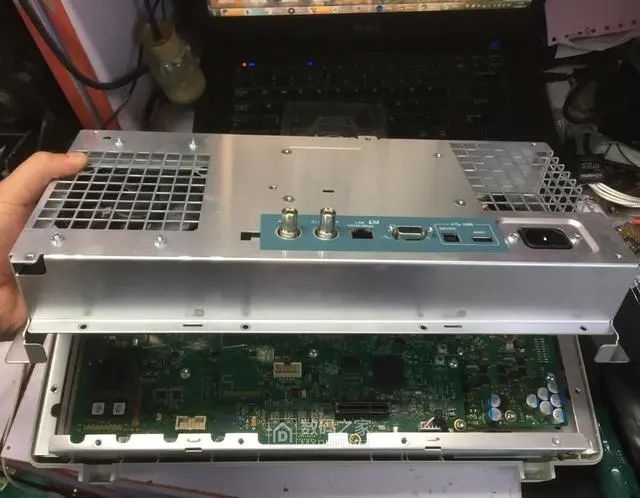

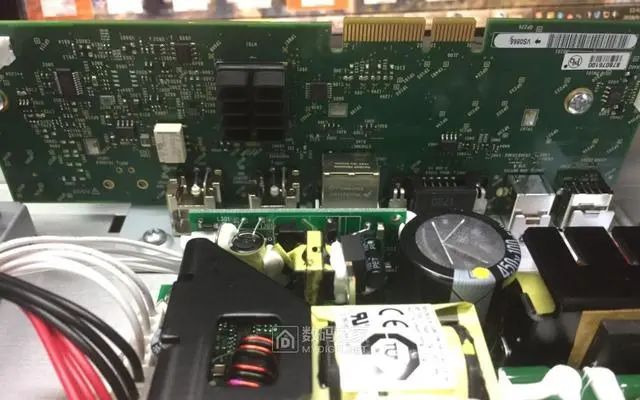

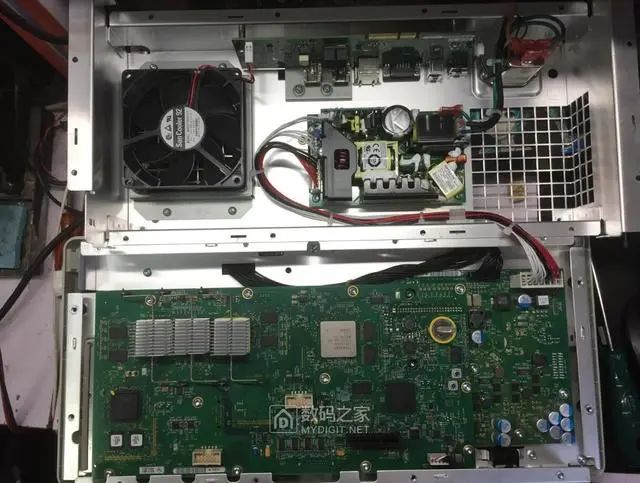

內臟概覽，風扇與電源(主交流電源居然沒有屏蔽......)

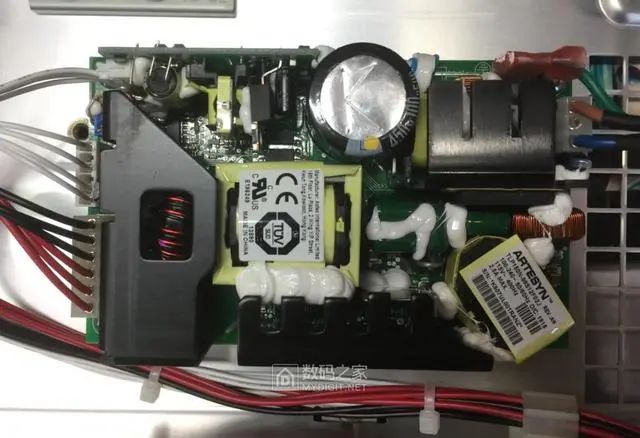

電源特寫

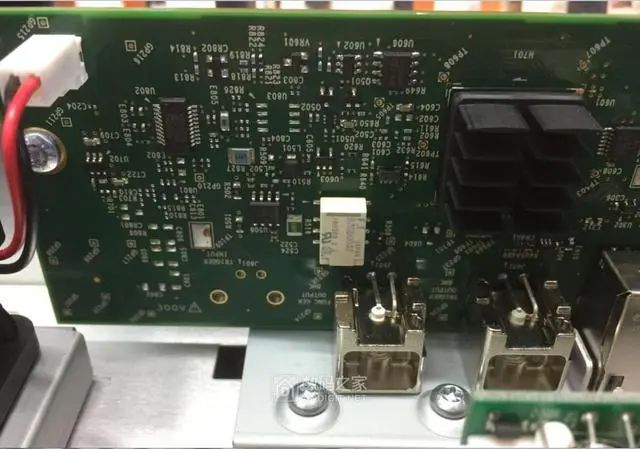

屁股上接口小板特寫，芯片為AFG用

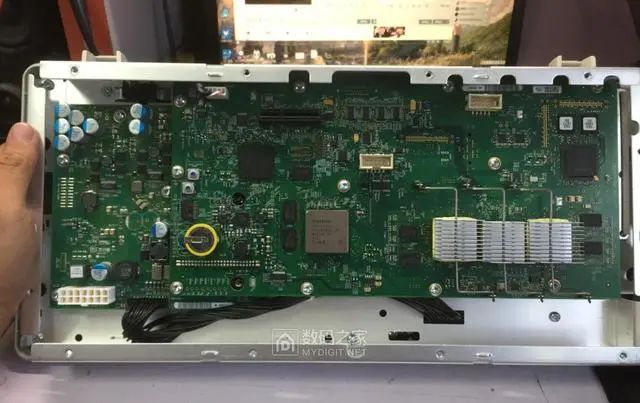

采集板/主板概覽
DC電源變換部分特寫

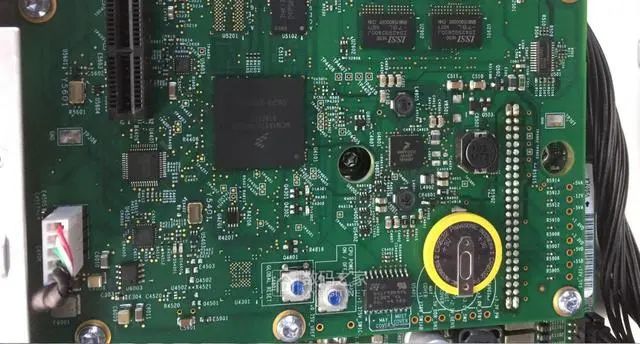

主程序CPU概覽，飛思卡爾

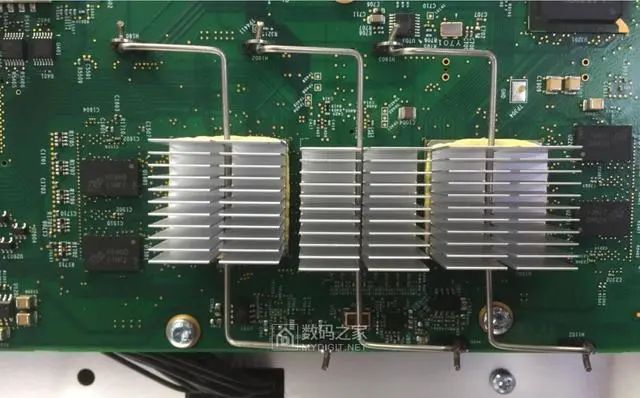

采集部分概覽，泰克定制ADC DMX

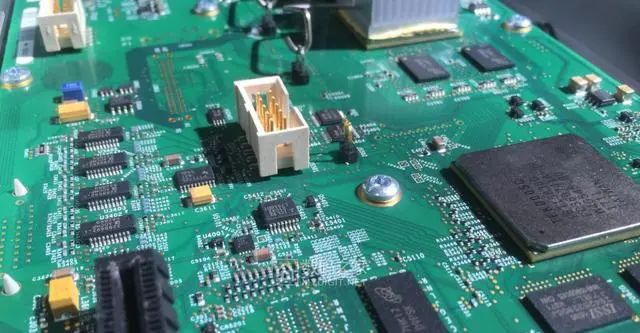

主程序FPGA特寫，旁邊有FPGA 的邏輯分析儀debug接口

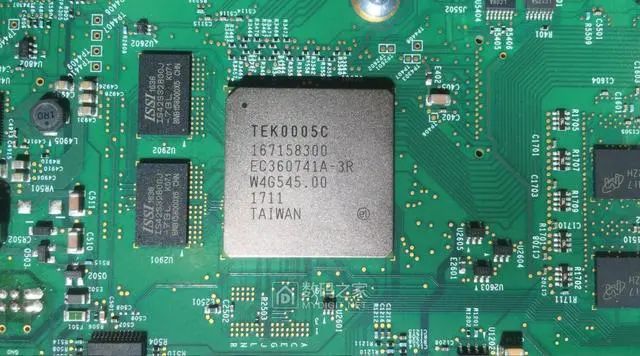

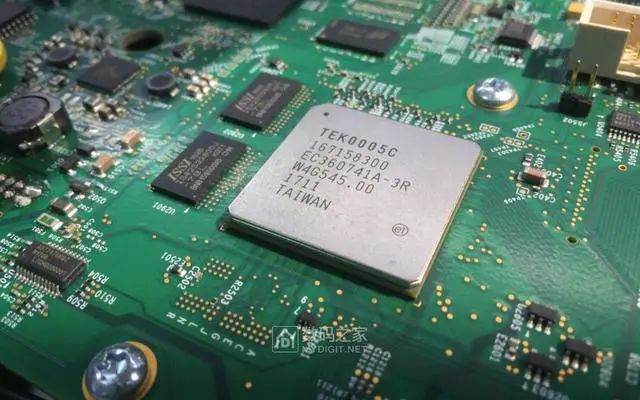

主采樣處理器特寫，泰克定制

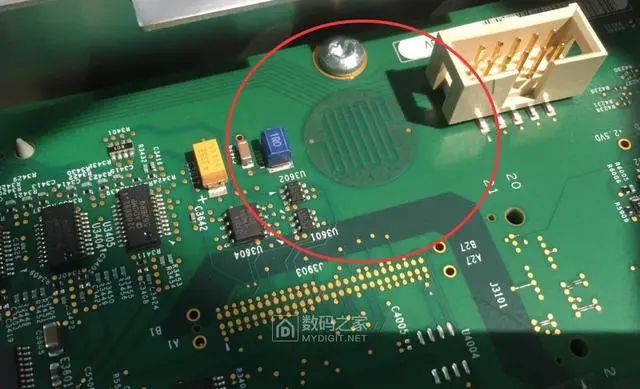

這邊有個十分讓人困惑的東西，翻來覆去看半天，確定是與電路連通的，但是不知何用

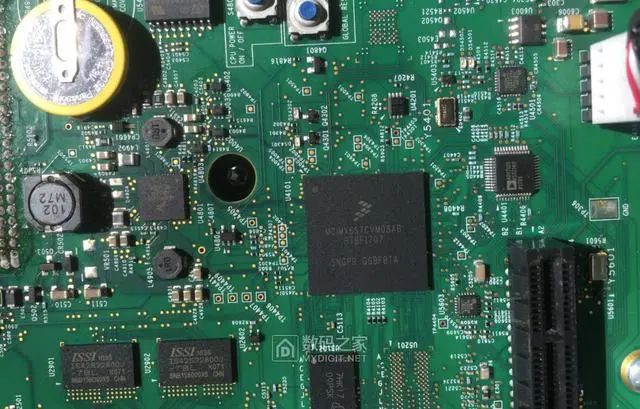

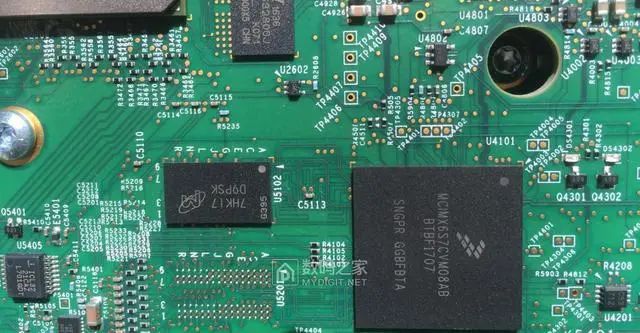

主程序CPU特寫

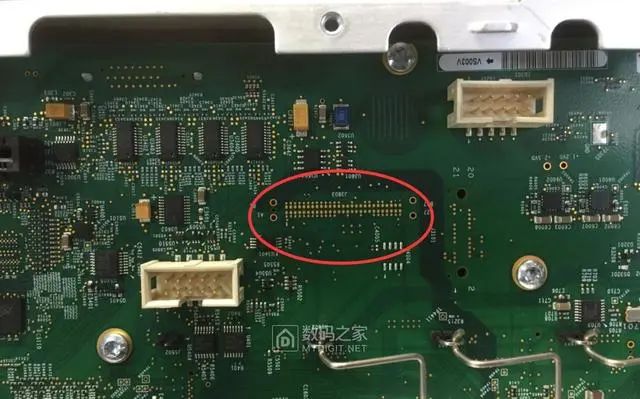

內部接口部分特寫，估計為采集處理器調試接口

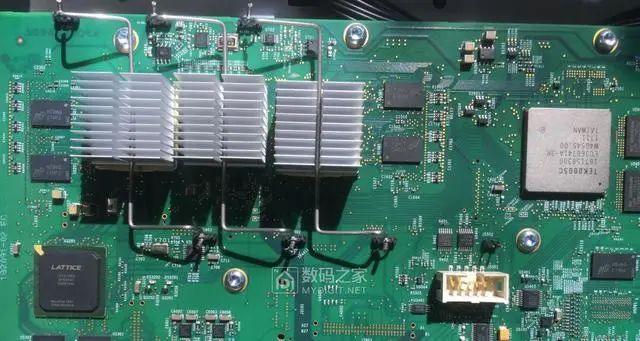

采集板核心全貌，主要芯片除FPGA外均為泰克定制IC
ADC部分

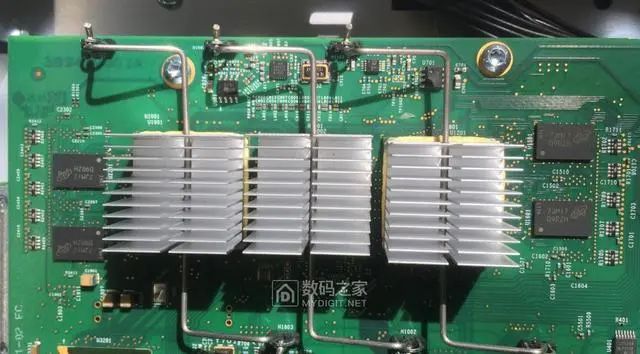

采樣處理器部分

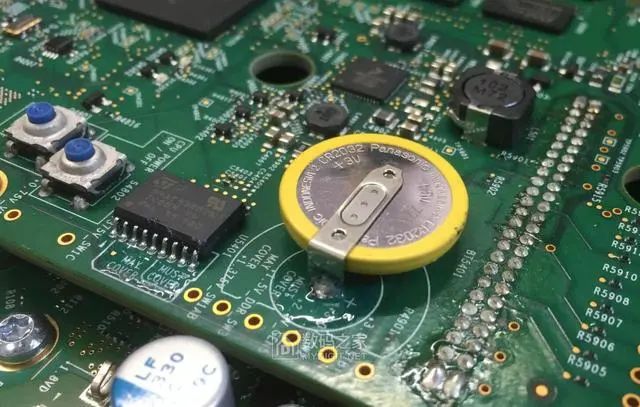

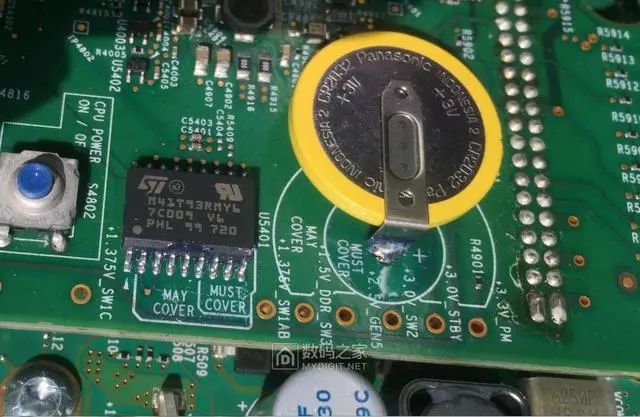

主程序CPU旁邊有一個NVRAM
上面還畫了絲印，選擇性打膠，必須打膠................這么認真的給畫上(打膠是為了防止該區域受潮導致NVRAM漏電掉數據)

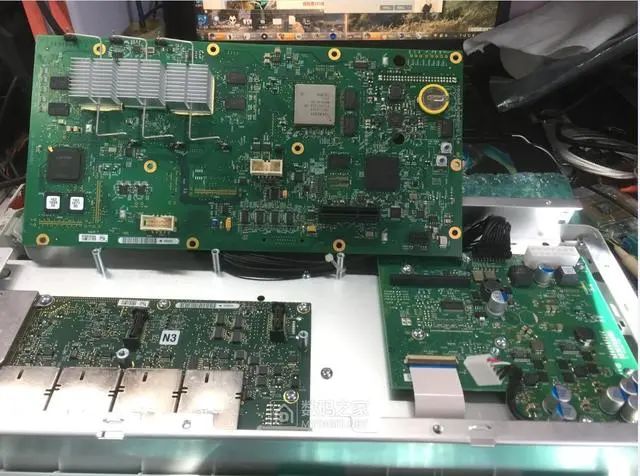

將采集板主板翻出來看看下層模擬前端

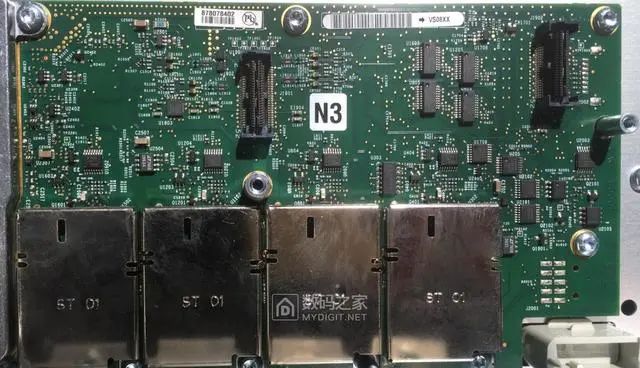

前端通道板

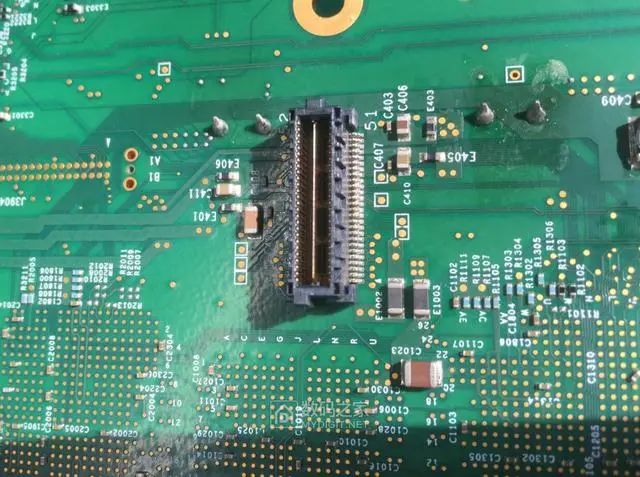

模擬信號送往ADC的接口，高速連接器
這面是采集板背面的對應接口

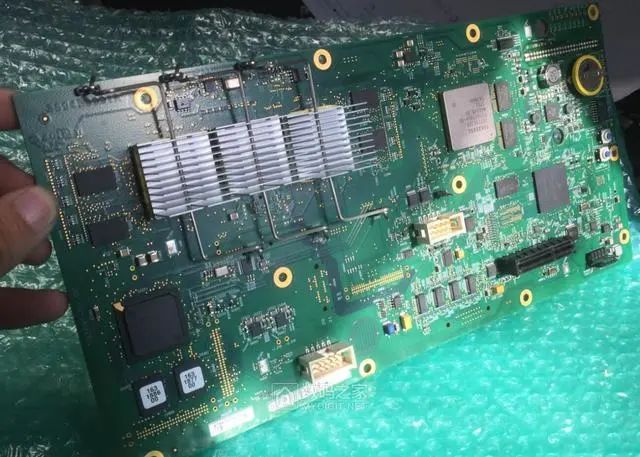

采集板特寫

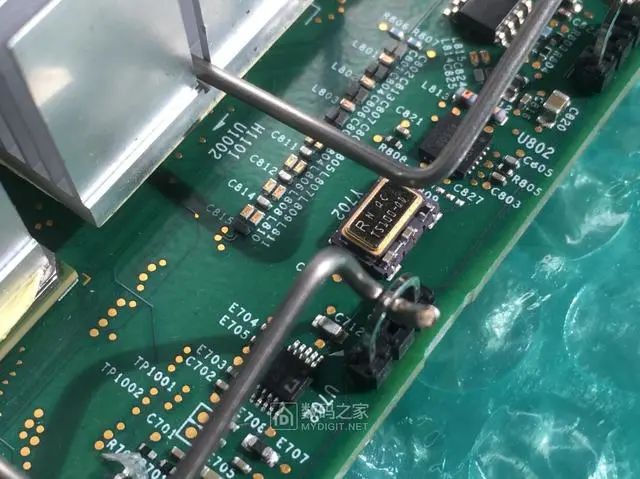

采集板上AD時鐘部分特寫，晶振很可愛
然后就是在懷疑的點上飛線扣上外殼開機測量通信信號嘗試破解
順帶手一提，還真研究出來怎么破了型號選件帶寬全都可以破，這臺機器最后破到了MDO3054+1G帶寬選件，頻譜擴展到6G

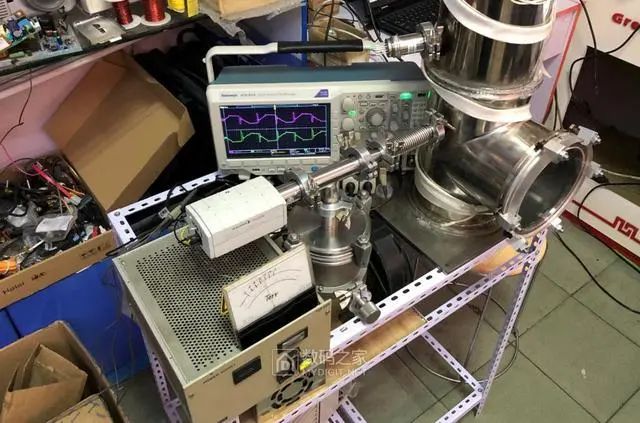

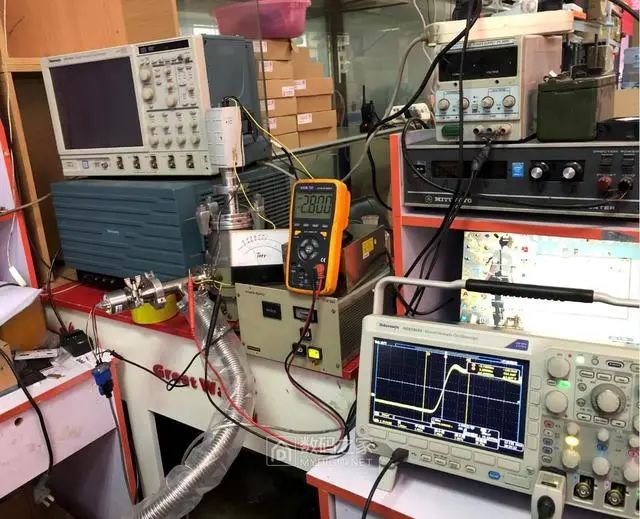

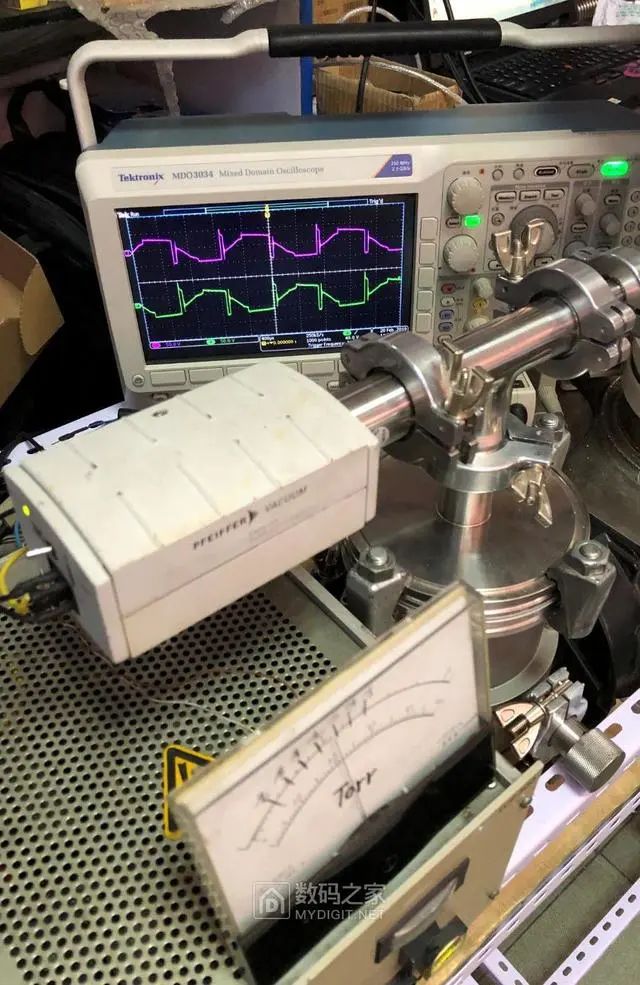

最后嘛，自然就是等到了第一次柜臺調整，折騰了好久，這機器也在我手里用了一段時間，感覺還不錯的
（作者：liukai163）
