閥門測試是什么樣的“洪水猛獸”
? 費力：閥門測試機需要拆卸閥門并在工作臺上進行測試
? 費時：現有的閥門測試儀很復雜，需要 1-2 小時完成測試和進行培訓
? 難評估：無法通過通訊獲取閥門的實際性能狀態
? 難判斷：無法現場判斷，故會誤拆卸很多無故障儀表

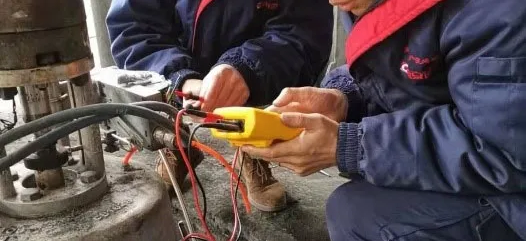

現場解決案例
? 現場閥門：某款智能閥門，用于控制管道內的煤粉流量，屬于關鍵設備
? 閥門問題：由于介質煤粉，非常容易堵塞閥門，導致閥門開度不準或者失效，影響正常生產，經常需要維護保養。
? 解決辦法：用戶通過Fluke 710閥門的特征曲線功能，非?？焖俚耐瓿砷y門性能測試，發現閥門在0-10%開度之間沒有響應，超過10%的設定值后，閥門才開始動作；工程師對閥門進行簡單清洗處理后，閥門動作回復正常。

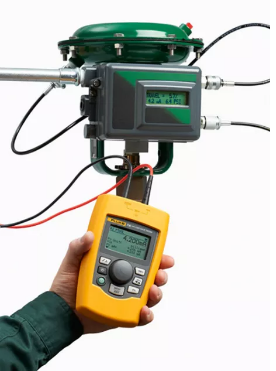

閥門測試和HART通信，盡在Fluke 710/709H精密回路校驗儀
? 輕巧便攜，無需拆卸，現場完成閥門測試
? 詢問控制閥 HART 數據的同時，輸出 4-20 mA 信號
? HART 數據提供閥門位置和狀態相關的重要信息
? 針對多種測試類型的板載測試模板
? 閥門特性曲線、階躍響應、手動、速度、碰撞和部分行程測試
? 測試結果提供簡單的閥門健康狀況信息，
測試完成后顯示良好/臨界/不良狀態的分析信息
擴展閱讀
有什么有意義的測試可用作基線呢？由于大多數閥門使用4至20 mA輸入信號，任何具有mA輸出信號的測試工具都可為控制閥門提供輸入信號，控制其在工作范圍內工作。當想常閉閥門施加3.8 mA輸入信號時，閥門應該截止。閥門在4.0 mA時應保持關閉，而在4.2 mA時略微打開。在其工作范圍 的另一端，19.8 mA，閥門應接近完全打開。在20.0 mA時，閥門應完全打開，并在20.2 mA時強制打開(停留在行程停止位置)。這種性質的測試可以確定閥門是否能夠正確打開和關閉，但仍然無法對閥門在其整個控制范圍內進行測試。

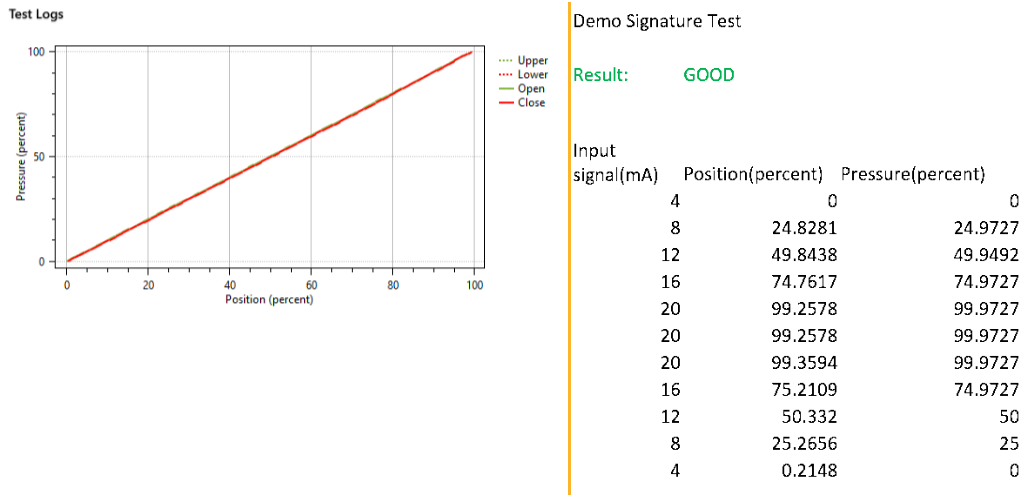

許多閥門，包括所謂的“智能”閥門，都有內置元件，輸出其打開/關閉百分比的實際位置。該輸出可以是4至20 mA信號或數字HART變量，代表控制閥工作范圍的0%至100%。通過施加變化的mA信號，并同時監測輸出mA或行程百分比信號，技術人員就能夠查看控制閥在其整個范圍之內是否工作正常。通過同時記錄施加的mA信號和輸出mA信號后行程的PV百分比，即可將閥門的性能文檔化。文檔化的測試和結果通常被稱為閥門的“特性曲線”。輸出應該平滑映射施加的mA輸入信號。相對于施加信號的任何偏差，都說明閥門可能發生異常。
維護策略可降低成本
業界最佳的控制閥維護策略能夠最大程度減少?gòu)纳a(chǎn)過程替換下來的閥門數量，最大程度降低故障風險，從而有效降低成本。為了制定這樣的實踐規程，需要將閥門在已知良好狀態的基線條件文檔化。理想情況下，只要閥門經過調試或大修，就應該進行文檔化。技術人員記錄閥門在理想狀態下的特性曲線，繪制輸出mA或行程百分比信號與輸入信號的關系，并存儲這些信息隨時間的變化、標記閥門的數量，以及活動日期。可使用校準管理軟件來管理該信息。
閥門基線性能特征曲線
記錄了閥門的基線性能特性曲線后，即可確定執行閥門性能測試的維護間隔。將現有維護間隔作為起點。如果尚未確定維護間隔，則需要評估閥門的使用位置。相對于較輕的負荷，惡劣應用的維護間隔應較短。比較合理的情況是從6個月的間隔開始(除非閥門的使用位置非?？量?。有些安裝在安全或關機系統上的裝置，需要每3個月進行檢查，無論其使用位置如何。
記錄了閥門的基線特性曲線后，則應該按照既定的間隔對閥門進行測試，并記錄特性曲線。可將特性曲線與基線特性曲線進行比較，從而確定其性能變化。如果輸出響應曲線呈非線性特性，或者曲線存在異常，則表示閥門可能存在過大黏滯或遲滯，需要將其拆下進行維修。
