變頻技術在工業生產中有著舉足輕重的作用，它的技術核心就是變頻器和變頻電機。日常工作中如何采用適合的工具對它們進行有效地檢測和維護呢？
繞組絕緣擊穿和軸承磨損是最常見的兩種電機故障原因，但導致這些故障發生的原因卻多種多樣。
01電能質量問題
1. 瞬態電壓--電機繞組絕緣擊穿造成電機早期故障以及計劃外停工
2. 電壓不平衡--某相或某幾相上電流過大，從而造成溫度升高——導致絕緣擊穿
3. 諧波畸變--降低電機效率，增加維護維修費用，工作溫度升高
推薦檢測方案

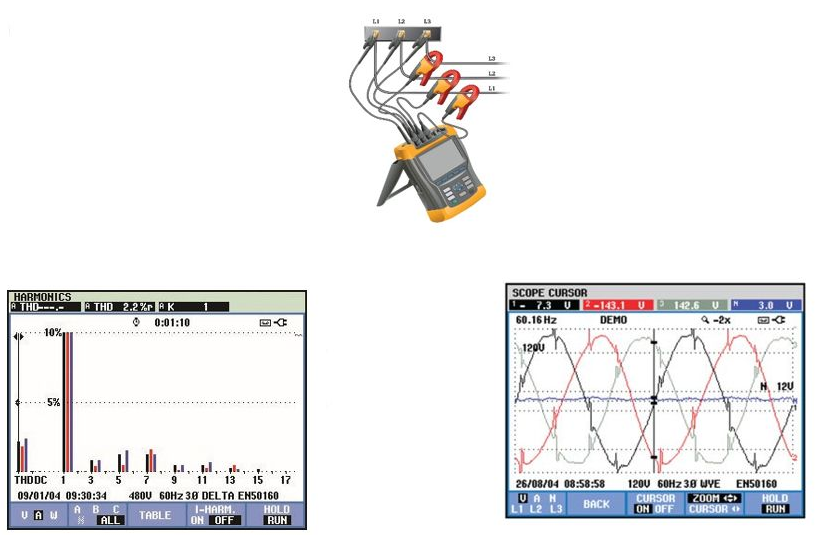

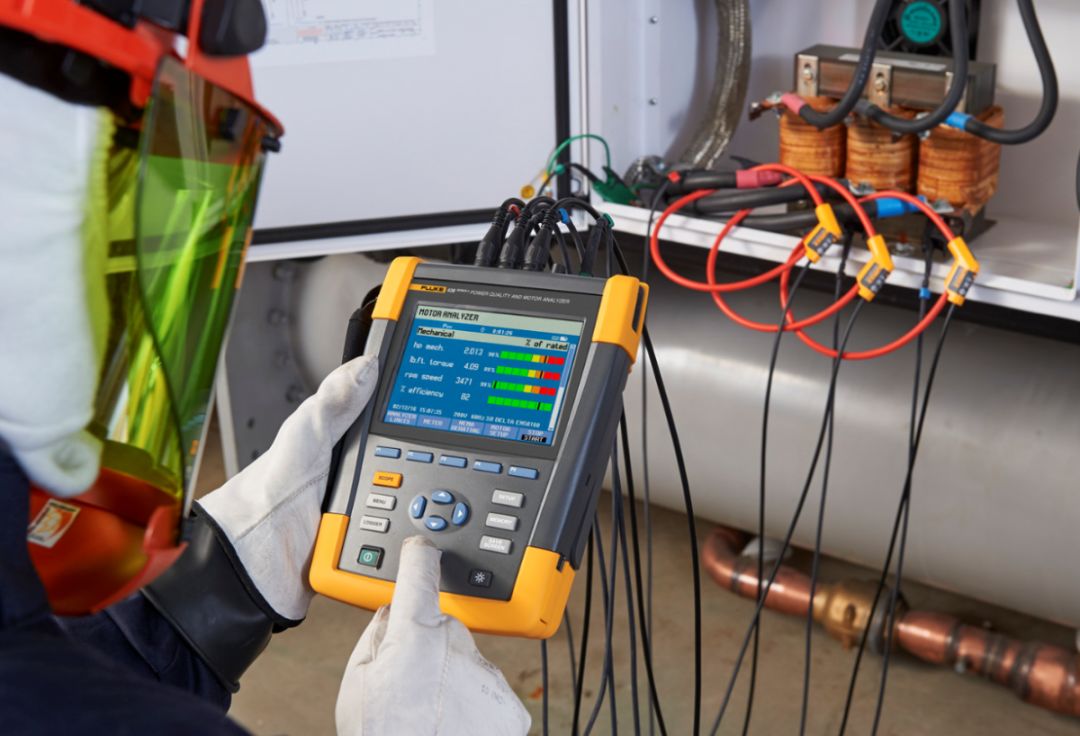

438-II電機效率和電氣性能綜合分析儀
在無需機械傳感器的情況下計算機械功率和效率
測量電壓、電流、功率、視在功率、功率系數、諧波失真和不平衡度等電源參數，以確定影響電機效率的特性
識別暫降、暫升、瞬變、諧波和不平衡等電能質量問題
02變頻驅動問題

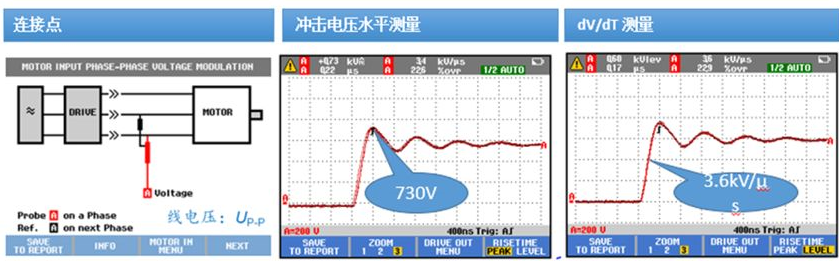

1. 過充電壓
變頻驅動采用脈寬調制(PWM)技術來控制電機的輸入電壓和頻率。當電源和負載之間存在阻抗不匹配時，就會產生反射。
阻抗不匹配的原因可能是安裝不正確、元件選擇不正確或隨著時間推移設備發生了老化。在電機驅動電路中，反射峰值與直流總線的電壓一樣高。
影響：電機繞組絕緣擊穿造成計劃外停工。
推薦檢測方案

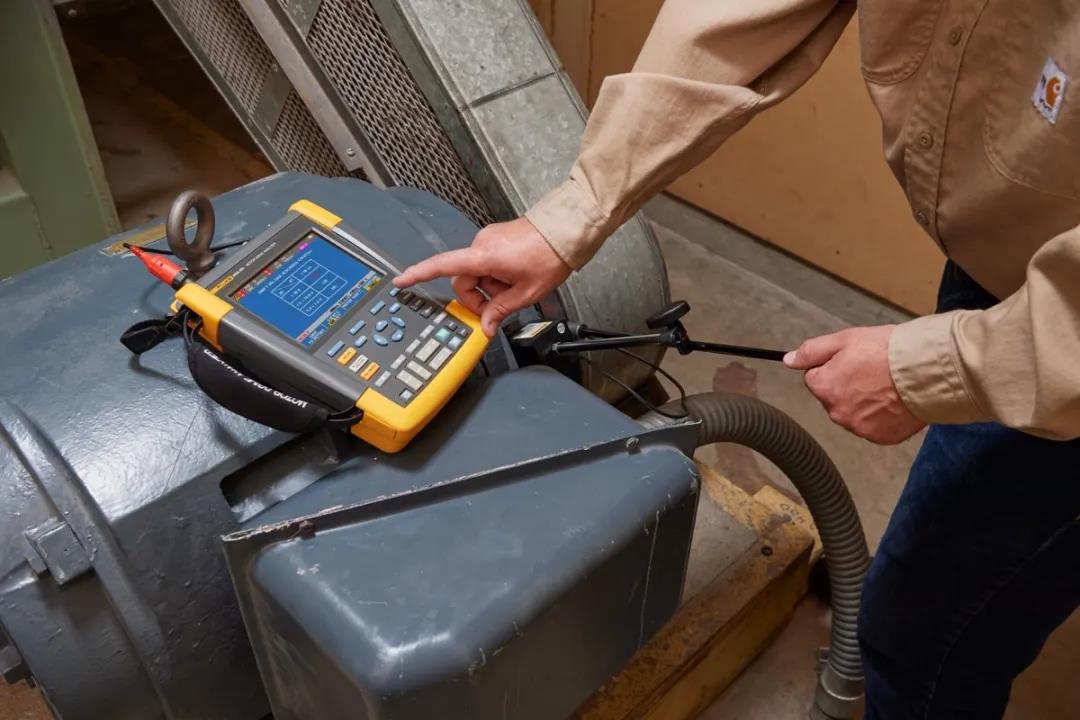

MDA-550電機驅動分析儀
采用引導式測試測量，使分析工作變得比以往更容易
分步對電機驅動器輸入、直流總線、驅動器輸出、電機輸入和電機軸 進行測量。
測量電機驅動器的主要參數，包括電壓、電流、直流總線電壓電平和交流波紋、電壓和電流失衡和諧波 、電壓調制和電機軸電壓放電。

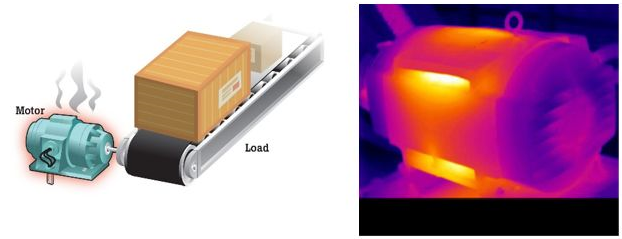

2. 過載
電機負載過大時，即發生電機過載。伴隨電機過載發生的主要現象有電流過大、扭矩不足及過熱。電機過熱是電機故障的主要原因之一。
由于30?%的電機故障是由于過載引起的，所 以理解如何測量并判斷電機過載非常重要。
影響：電機的電氣和機械部件過早磨損，造成永久性失效。
推薦檢測方案

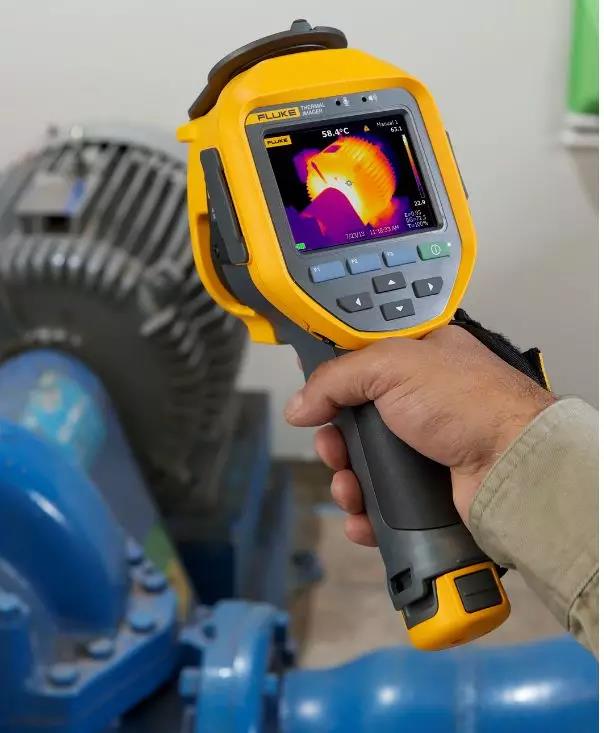

TI 400+熱像儀
320 x 240 分辨率
LaserSharp? 自動對焦
可加裝長焦、廣角和微距鏡頭
可測量高達 650 °C 的溫度
2 米跌落測試
03機械問題

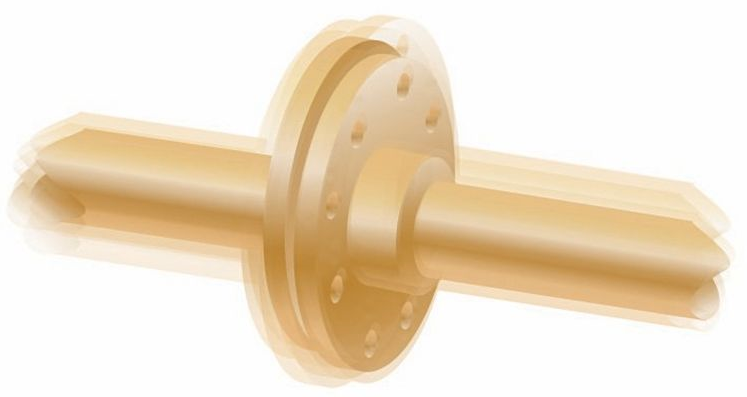

1.不平衡
不平衡是指旋轉部件的一種現象，其質量中心未處于旋轉軸線上。引起不平衡的因素有很多，包括污垢積累、配重丟失、制造差異、電機繞組的質量不均勻或其他磨損相關因素
影響：機械傳動部件過早磨損，造成永久性失效
2. 松動
旋轉松動是由于機器的轉動部分和固定部分之間的間隙過大造成的，例如軸承。
非旋轉松動發生在兩個正常固定部件之間，例如支腿和基座、軸承體和機器之間。
振動診斷儀或分析儀有助于確定轉動機械是否處于不平衡狀態。
影響：機械傳動部件過早磨損，造成永久性失效。
3. 軸磨損
由于機械、潤滑或磨損問題，失效的軸承將造成阻力增大、熱量增加以及效率降低。
軸承一旦開始故障，就會引起級聯效應，加快電機故障。有13?%的電機故障是由軸承失效引起的，工廠中超過60?%的機械故障是由于軸承磨損引起的，所以學習如何診斷這一潛在問題非常重要。
影響：加快轉動部件磨損，造成軸承故障。
推薦檢測方案

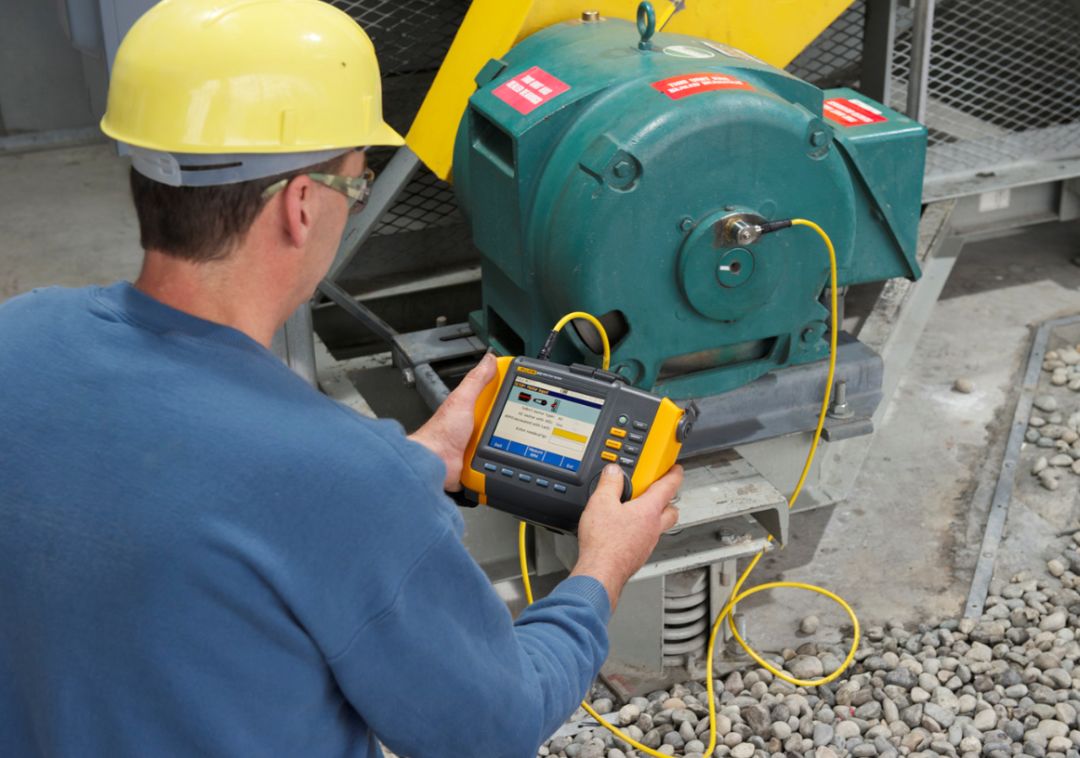

810測振儀
實時判斷和定位各種常見的機械故障（軸承問題/不對中/不平衡/松動）以便針對故障的根本原因安排維修工作，大大減少計劃外停機時間
故障的嚴重程度分為四個等級使你可以按重要性排序安排維修工作
激光轉速表精確測定機器的轉速使診斷工作更準確
三軸加速度計與單軸加速度計相比減少三分之二的測量時間
Viewer PC 軟件擴展了數據儲存和跟蹤能力

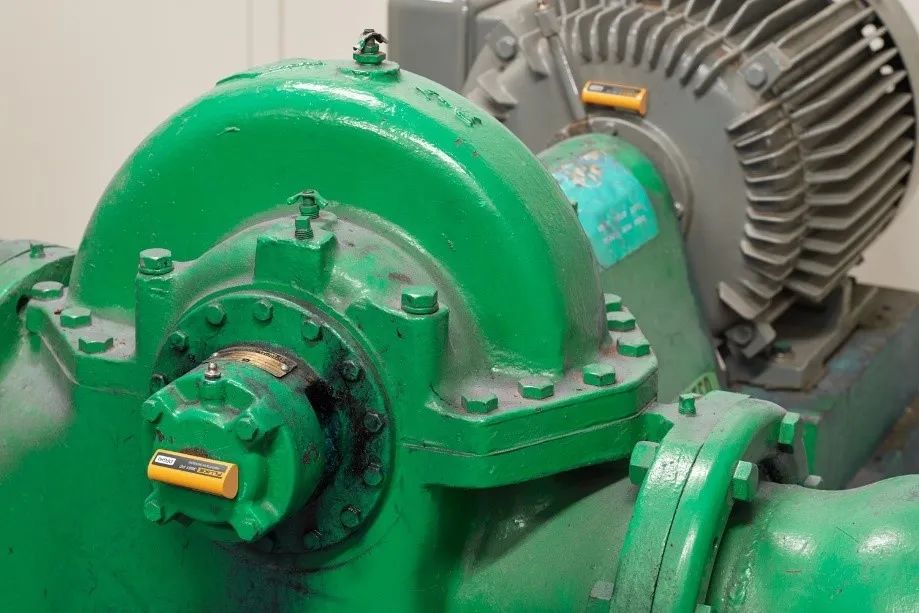

Fluke 3561振動傳感器
開創全廠狀態監測布局
多個振動傳感器可連接到單個3502FC網關，傳送數據到Fluke Connect云端， 最后通過Fluke connect APP 或網頁版軟件讀取和管理數據
頻率范圍：10-1000 Hz
IP等級：IP67

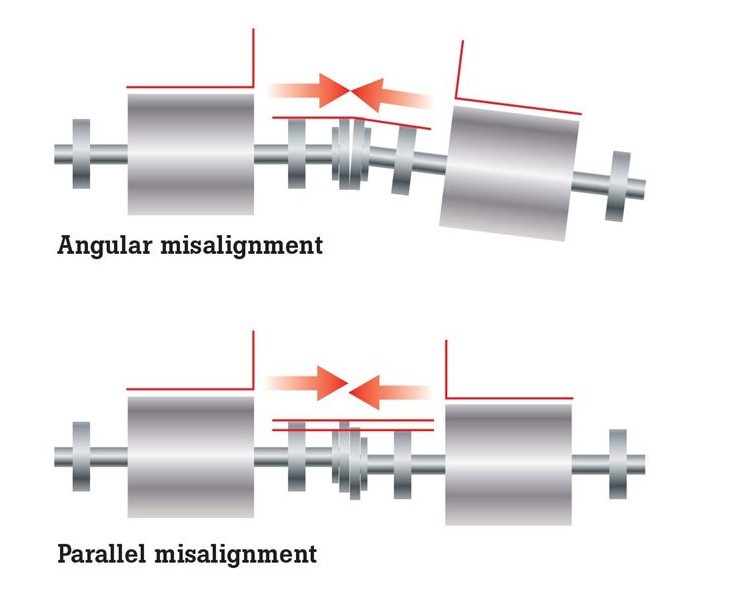

4.對中
當電機傳動軸與負載未正確對準或者將電機聯結至負載的部件失中時，即發生失中。
影響：機械傳動部件過早磨損，造成永久性失效
推薦檢測方案

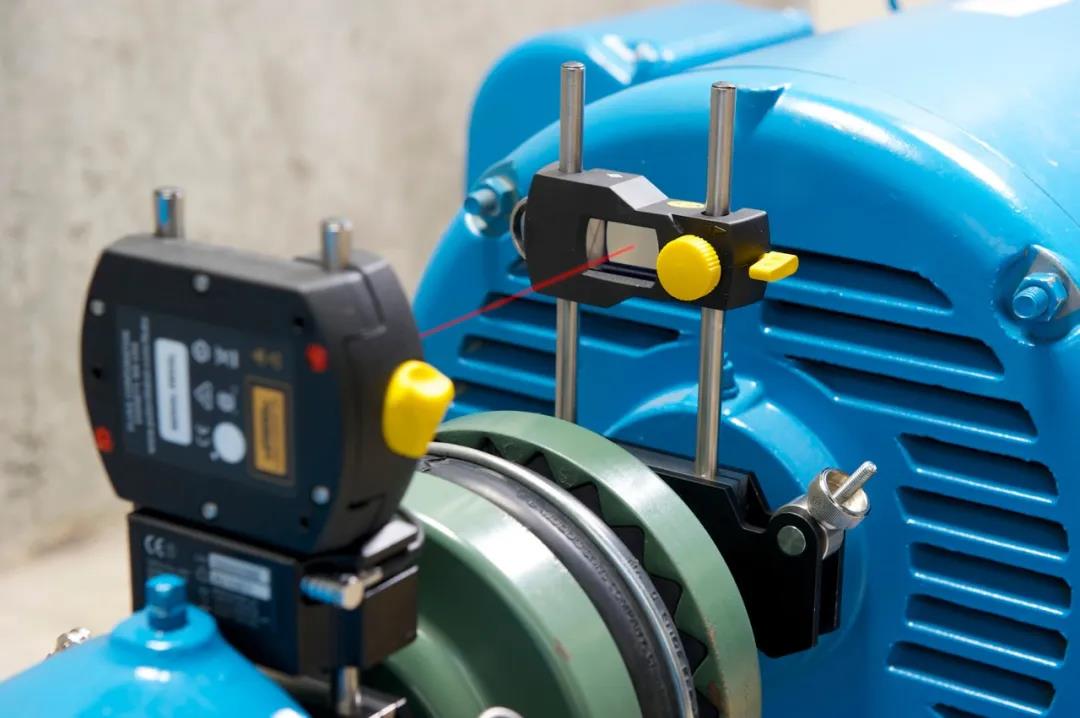

830激光對中儀
引導式菜單實現輕松對中
采用單束激光測量技術，從而降低干涉誤差，提高數據精度
直觀的引導式用戶界面讓您可以輕松快速地完成設備對中
靈活、可靠、可重復 動態機械偏差檢查持續評估對中調整情況，讓您知道設備對中數據在可接受范圍內
獨特的擴展模式可以通過增加激光探測器測量范圍(相當于增加激光探測器尺寸) 應對嚴重未對中情形
04安規問題

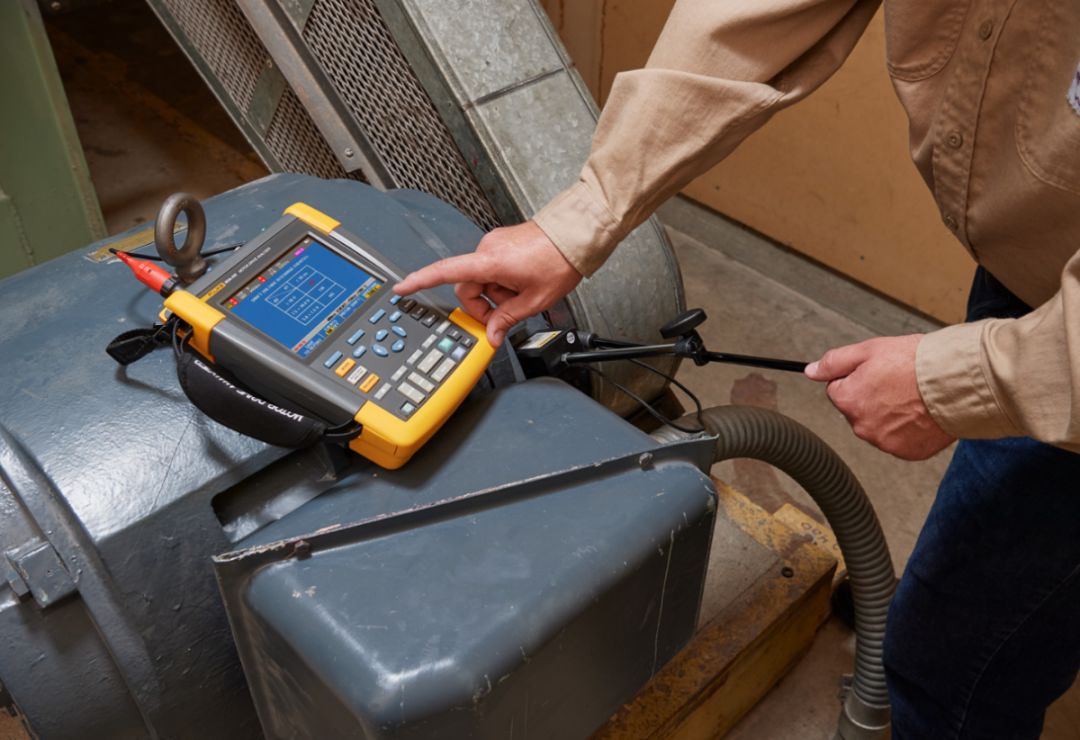

1.軸電流
當電機軸電壓超過軸承潤滑脂的絕緣能力時，將會有飛弧電流通向外軸承，造成軸承套圈內出現電點蝕和凹槽。
影響：在軸承表面形成點蝕和凹槽，造成振動過大，最終引發軸承故障

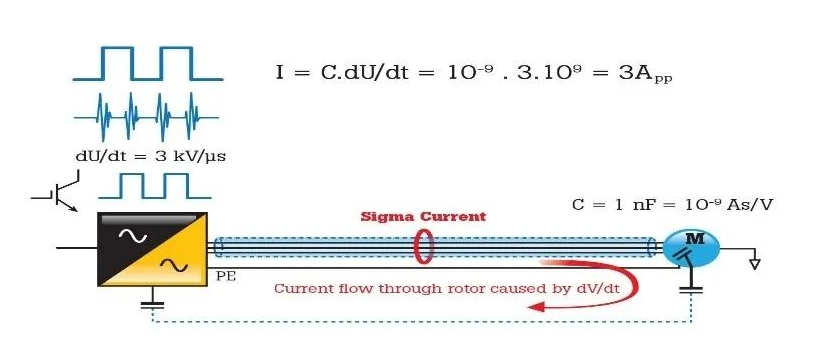

2. ∑電流
∑電流本質上是在系統中循環的雜散電流。數值上等于三相電流之和。
∑電流產生的原因與導體中信號頻率、電壓水平、電容及電感有關。這些環流常見于保護地系統，造成干擾跳閘，或者有些情況下在繞組中產生過多熱。
影響：保護地電流造成電路異常跳閘
推薦檢測方案
MDA-550電機驅動分析儀
采用引導式測試測量，使分析工作變得比以往更容易
分步對電機驅動器輸入、直流總線、驅動器輸出、電機輸入和電機軸 進行測量。
測量電機驅動器的主要參數，包括電壓、電流、直流總線電壓電平和交流波紋、電壓和電流失衡和諧波 、電壓調制和電機軸電壓放電
更多福祿克推薦檢測工具

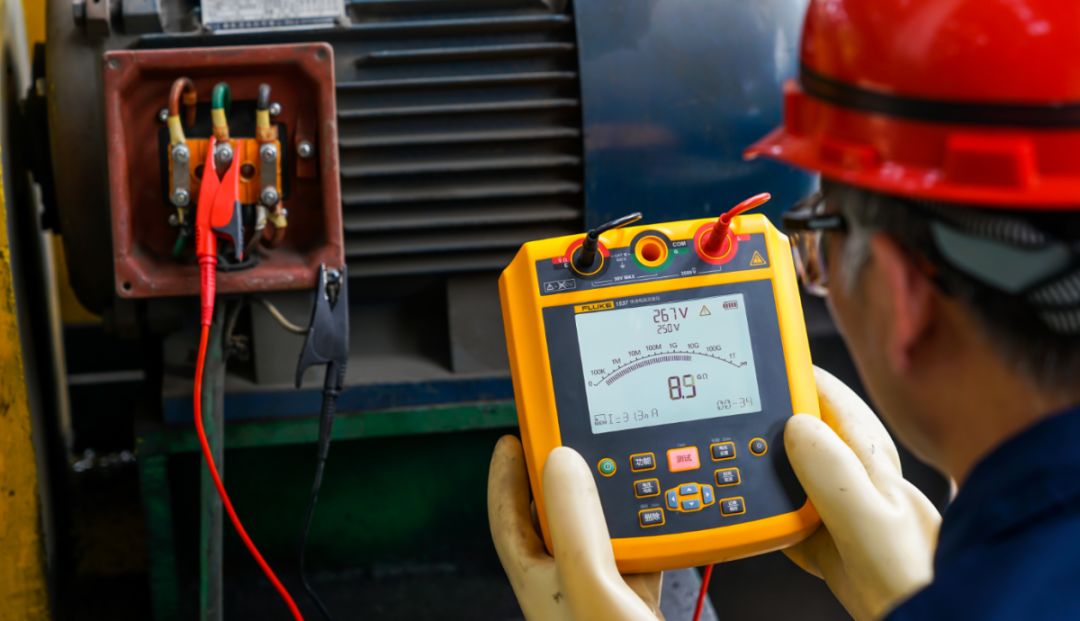

1537絕緣測試儀
測試電壓250 V 至 2500 V，可調節幅度為 100 V
短路電流5mA
具備自動計算的極化指數（PI）/介電吸收比（DAR）功能/介質放電率（DD）功能
具備高安全性設計，危險電壓報警功能，符合CAT IV 600V標準及電力行業規范DLT84

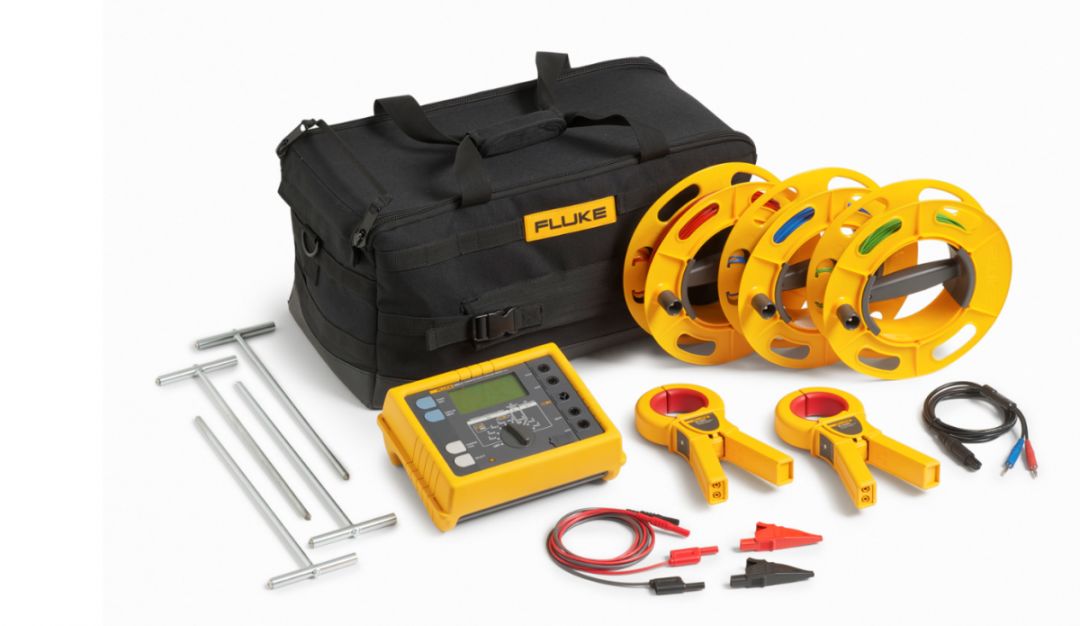

Fluke 1623-2 KIT 接地電阻測試儀
三極和四極電位降接地電阻回路測試
四極土壤電阻率測試
使用 1 個鉗口進行的選擇性接地棒測試
使用 2 個鉗口進行的無樁接地棒測試
