故障現象

一輛2007款寶馬325i車（車型代號為 E90），搭載N52發動機，累計行駛里程約為12萬km。該車 因發動機起動困難、加速無力的故障現象在其他修理廠進行維修，維修人員根據故障檢測儀（ISTA）的提示先后更換 了氣門伺服電動機和偏心軸位置傳感器，故障不但沒能排除，反而更加嚴重，現在發動機無法起動了，于是將車轉至我廠進行維修。

故障診斷

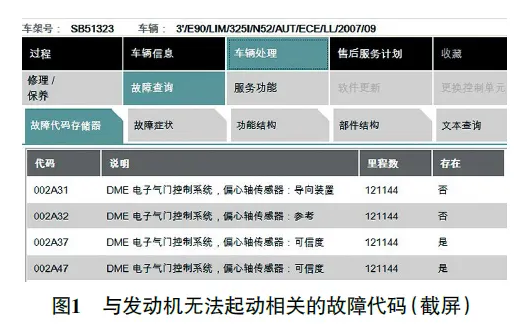

接車后試車，起動發動機，起動機運轉正常，但發動機無法起動著機。用故障檢測儀檢測，讀得很多 故障代碼，篩選出能夠引起發動機無法起動的故障代碼如 圖1所示。分析故障代碼，認為該車故障是由偏心軸位置傳感器信號異常引起的。讀取偏心軸角度數據，發現偏心軸 的實際角度和標準角度相差很大，說明偏心軸 位置傳感器信號確實異常，推斷可能的故障原因 有：偏心軸位置傳感器及其線路故障；發動機控 制單元（DME）損壞。

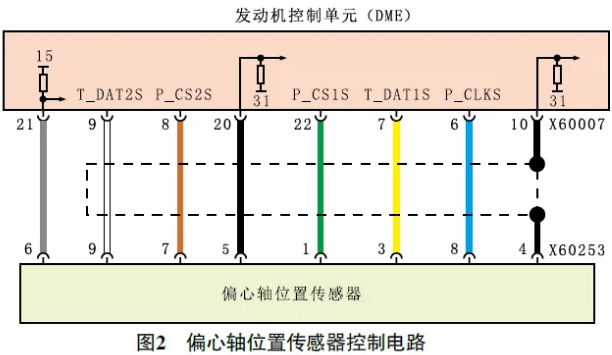

查看維修資料得知，偏心軸位置傳感器按 照磁阻效應原理工作，其內部有2個相互獨立 的角度傳感器，角度信號通過串行接口傳遞至 DME。查看偏心軸位置傳感器控制電路（圖2） 得知，偏心軸位置傳感器導線連接器X60253上 連接了8根導線，其中端子6對應供電線，端子4 對應屏蔽線，端子5對應搭鐵線，剩余6根導線的作用看不出來。進一步查看維修資料得知，偏心軸位 置傳感器導線連接器X60253端子1和端子3對應的導線均 為偏心軸位置傳感器內部角度傳感器1的信號線（2個信號線的標注有區別，端子1標注為P_CS1S，端子3標注為 T_DAT1S），端子7和端子9對應的導線均為偏心軸位置傳 感器內部角度傳感器2的信號線（2個信號線的標注有區 別，端子7標注為P_CS2S，端子9標注為T_DAT2S），端子8 對應的導線為偏心軸位置傳感器的節拍時鐘信號線（導線 標注為P_CLKS）。根據上述信息還是不明白偏心軸位置傳 感器的工作原理，為避免盲目診斷，筆者決定使用示波器采 集正常N52發動機的偏心軸位置傳感器信號并進行分析。

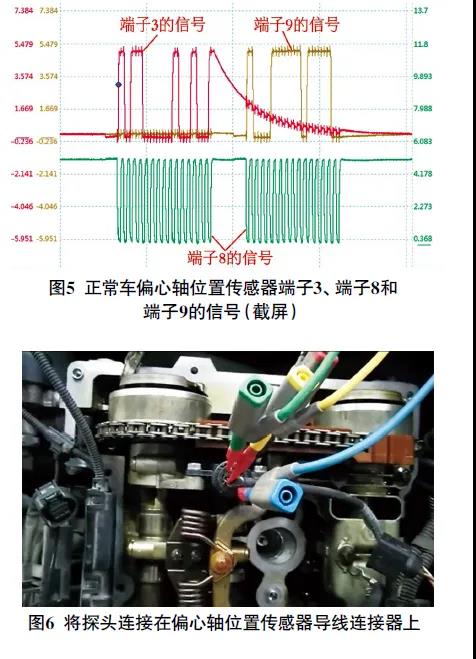

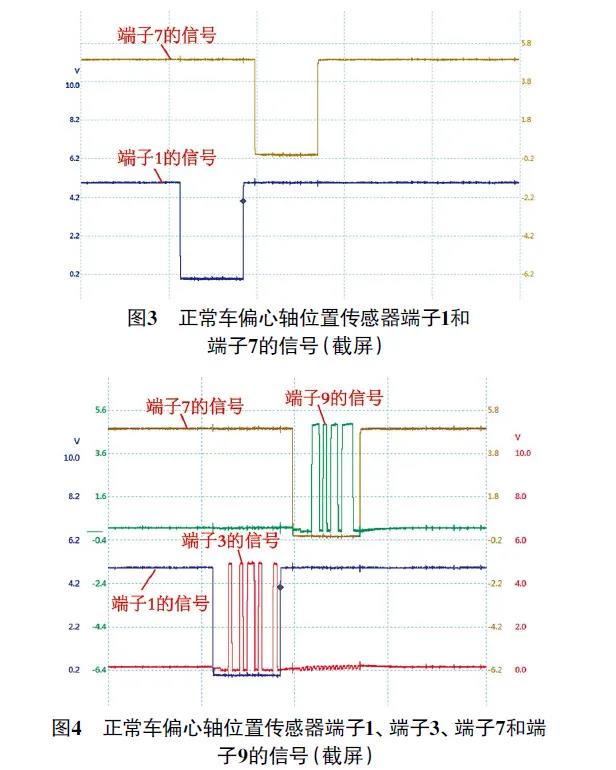

首先用示波器分別測量正常N52發動機的偏心軸位置傳感器端子1（對應P_CS1S信號）和端子7（對應P_CS2S信 號）上的信號（圖3），發現這2個信號均是由DME發出的 0 V~5 V參考信號，即使脫開偏心軸位置傳感器導線連接器，信號也不會變化；再分別測量偏心軸位置傳感器端子 3（對應T_DAT1S信號）和端子9（對應T_DAT2S信號）上的 信號（圖4），發現這個2信號均為偏心軸位置傳感器反饋的 0 V~5 V信號，一旦脫開偏心軸位置傳感器導線連接器，信 號就會消失，且這2個信號發生的區間是在P_CS1S信號和 P_CS2S信號處于低電平的時候；再同時測量偏心軸位置傳感器端子3（對應T_DAT1S信號）、端子8（對應P_CLKS信 號）和端子9（對應T_DAT2S信號）上的信號（圖5），發現節 拍時鐘信號是由DME發出的0 V~5 V的信號，即使脫開偏心 軸位置傳感器導線連接器，信號也不會變化，且T_DAT1S 信號和T_DAT2S信號發生的區間與節拍時鐘信號相對應。

總結上述測量結果可知，偏心軸位置傳感器端子1、端 子7和端子8負責接收DME的輸入信號，這3個信號在脫開 偏心軸位置傳感器導線連接器或加速時不會發生變化；端 子3和端子9負責向DME發送偏心軸位置信號，這2個信號 在加速時會發生變化，在脫開偏心軸位置傳感器導線連接 器時消失，并且這2個信號發生的區間要與端子1、端子7和 端子8上的信號同步。

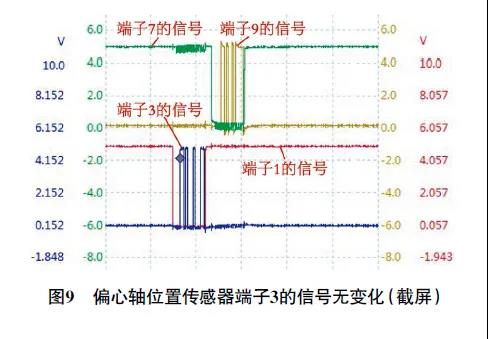

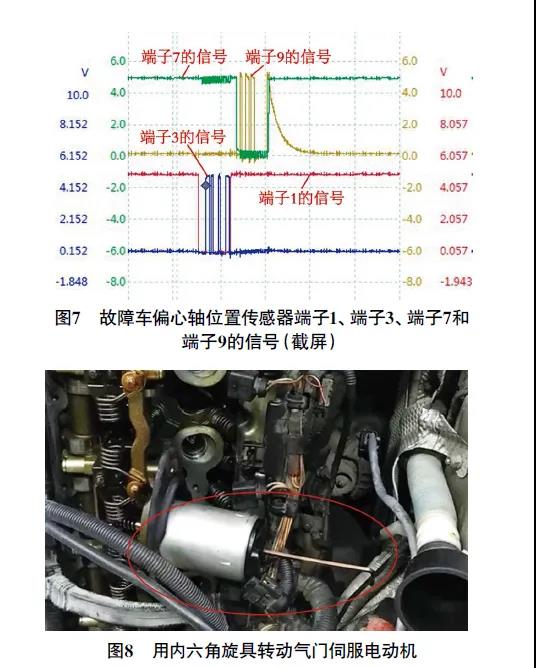

既然該車故障代碼提示偏心軸位置傳感器信號異 常，而現在已經弄明白了偏心軸位置傳感器的工作原理，那 么接下來決定用示波器測量該車偏心軸位置傳感器的信 號。將探頭連接在偏心軸位置傳感器導線連接器上（圖 6），用示波器同時測量故障車偏心軸位置傳感器端子1、端子3、端子7和端子9的信號（圖7），沒有發現異常；用內六角扳手轉動氣門伺服電動機（圖8），改變偏心軸位置，發現端子9的信號發生了變化，而端子3的信號無變化（圖9），異 常，正常情況下這2個信號均應發生變化，由此可知偏心軸 位置傳感器內部的角度傳感器1損壞，這說明維修人員更換 的偏心軸位置傳感器配件質量有問題。將維修人員更換下 來的原車偏心軸位置傳感器裝復后再次測量，發現端子3 和端子9的信號起始電壓均為4 V左右（圖10），異常，正常 情況下的信號起始電壓應均為0 V。診斷至此可知，原車的 偏心軸位置傳感器和維修人員更換的偏心軸位置傳感器均 損壞（圖11）。

故障排除

重新更換偏心軸位置傳感器，偏心軸位置 傳感器的信號恢復正常，說明更換的偏心軸位置傳感器正 常。用故障檢測儀學習電子氣門控制系統限位后試車，發 動機起動正常，且運行也正常，故障排除。

故障總結

如果用萬用表診斷該車故障，診斷過程可 能會是這樣的：用萬用表測量偏心軸位置傳感器的供電和 搭鐵，均正常；測量偏心軸位置傳感器信號線的導通性，均 正常；更換偏心軸位置傳感器（假設配件質量有問題）后 試車，故障依舊；更換DME后試車，故障依舊。由于萬用表 無法測量偏心軸位置傳感器的信號，再加上現在汽車配件 市場魚龍混雜，若維修人員只會采用“故障檢測儀+萬用表 +換件”的維修診斷方法，有時會感到很無奈。故障檢測儀 提示某傳感器的信號異常時，涉及到信號的采集者（傳感 器本身）、信號的接收和處理者（控制單元）及信號傳遞線 路。一般情況下，用萬用表只能測量傳感器的供電、搭鐵及 電阻，無法測量傳感器的信號，因此在排除傳感器外圍線 路存在故障的可能后，選擇更換傳感器或控制單元。

由于 這種維修診斷方法屬于排除法，一旦更換的傳感器質量有 問題，維修人員是無法察覺的，然后會把相關聯的部件都 更換一遍，如果故障仍未排除，此時才會意識到更換的部 件可能存在質量問題，然后再一個一個更換。多次更換同一配件后才將故障排除的經歷，大多數維修人員應該經歷 過。雖然維修經驗豐富的維修人員已經對配件質量有了提 防心理，但這種診斷方法還是讓他們覺得心理沒底。

運用示波器可以采集傳感器、執行器及通信線路的工 作信號，讓維修人員用控制單元的視角來診斷故障，一切用 數據說話，診斷起來就不再盲目了。運用示波器診斷故障的 難點在于對信號的分析，萬事開頭難，只要維修人員平時多 采集信號、分析信號，時間久了，分析信號的能力自然就變 強了，而在熟悉了某個傳感器或執行器的工作信號后，在診 斷相關故障時，就能夠?qū)崿F(xiàn)“秒殺”。

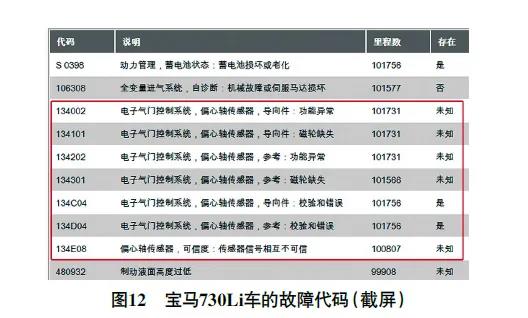

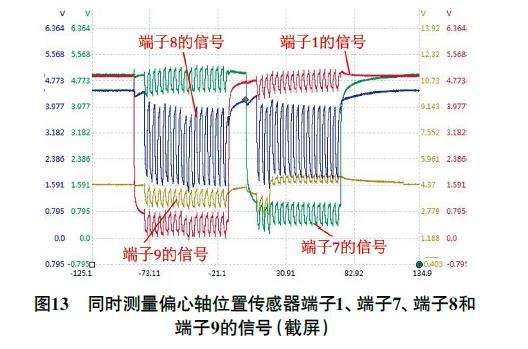

在診斷完該車故障半個月左右，有一輛2011款寶馬 730Li車（搭載N52發動機）進店維修?？蛻舴从常撥嚺?爾起動困難，且發動機故障燈異常點亮。用故障檢測儀檢 測，讀得的故障代碼如圖12所示。分析故障代碼，筆者認為 該車故障也是由偏心軸位置傳感器信號異常引起的。用示 波器同時測量該車偏心軸位置傳感器端子1（P_CS1S信號 端子）、端子7（P_CS2S信號端子）、端子8（P_CLKS信號端 子）和端子9（T_DAT2S信號端子）的信號（圖13），發現端子9的信號異常，由此判定偏心軸位置傳感器損壞。更換偏心軸位置傳感器并學習電子氣門控制系統限位后試車，故障排除。

作者介紹：

葉正祥，Tech Gear 汽車診斷學院汽車免拆 診斷專家，現任余姚東江名車專修廠廠長兼技 術總監，被聘為哈弗汽車區域技術專家；2015 年獲得首屆中國汽車診斷師大賽總決賽三等獎；2016 年取得中國汽車工程學會汽車診斷專業領 域中級工程師資格證書。

寶馬可變氣門升程系統簡介

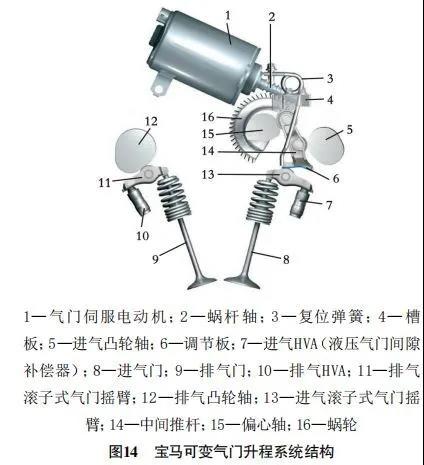

寶 馬 可 變 氣 門 升 程 系 統 ，又 稱 為 電 子 氣 門 （Valvetronic）系統，主要是通過在其配氣機構上增加 偏心軸、氣門伺服電動機、中間推桿等部件（圖14）來改變 氣門升程。DME根據凸輪軸位置傳感器、加速踏板位置 傳感、曲軸位置傳感器及空氣流量傳感器等信號計算氣門 開啟時刻和氣門升程，然后通過占空比控制氣門伺服電動 機運轉；氣門伺服電動機工作時，蝸輪蝸桿機構會驅動偏 心軸發生旋轉，再通過中間推桿和搖臂推動氣門。偏心輪 旋轉的角度不同，凸輪軸通過中間推桿和搖臂推動氣門產 生的升程也不同，從而實現對氣門升程的控制。
