精度范圍知多少
測試儀器的測量精度往往是大家比較關注的一個問題，那么大家對精度的規范了解多少呢？
日置HIOKI很多測量?jī)x器的產品規范中描述的精度和公差是根據rgd.、f.s.和dgt.給出的。測量不確定度通常是有定義的，不確定度的界限就是從這些值的范圍得到的，但小置發現很多客戶并不熟悉這些術語，不要著急，今天小置就帶著大家一起了解一下~
f.s.（滿量程：最大顯示值、最大刻度、刻度長度）

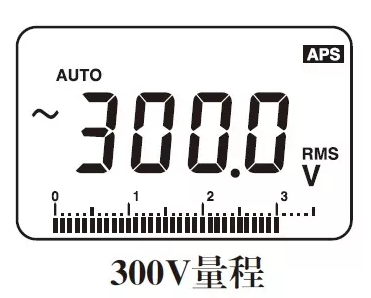

表示最大的顯示（刻度）值或刻度長度（當刻度包含不等增量單位或最大值無法定義時）。一般是現行使用的量程值（寫在量程選擇鈕上的數值，或相當?shù)臄?shù)值）。例如，當使用300.0V范圍測量時，f.s.將為300.0。
rdg.（讀數值：讀取值、顯示值、指示值）

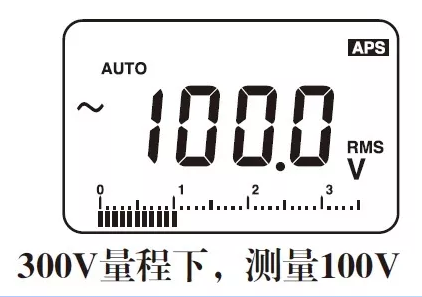

表示實際測量出來的數據，也就是測試儀器現在的指示值或顯示值。例如，被測導體在鉗形表顯示器上的電壓值為300.0V，300.0V就是讀數值，也就是rdg.。
dgt.（位數：分辨率）

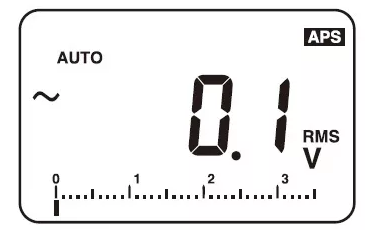

表示數字測量?jī)x器的最小顯示單位，也就是數字顯示屏最小位數為“1“時的數值。例如，在300.0V量程下，0.1V的位數為最小位數。
接下來讓我們一起來看看精確度規范應該如何理解。
為了更形象地說明，小置給大家舉一個例子。將鉗形表設置為600.0mV范圍以測量導體，并顯示100.0mV的讀數。鉗形表的精確度規范定義了真實值在100.0mV讀數時真實的范圍。
首先取100.0讀數的±0.5%，也就是±0.5，這給了我們第一個值范圍：99.5至100.5mV。然后，在本例中，還必須考慮dgt.值的附加裕度±5dgt.，也就是±0.5mV，因?yàn)樾?shù)點后十位是顯示的最低位。
|
精度參數 |
±0.5% rdg. ±5dgt. ( 600 mV) |
|
測量量程 |
600.0 mV |
|
測量值 |
100.0 mV |
|
(A) 讀數誤差 |
±0.5% of 100.0mV → 99.5 - 100.5mV |
|
(B) 數值誤差 |
±5dgt. → ±0.5mV |
|
合計誤差 (A+B) |
99mV ~ 101mV |
在第一組值的兩端加上和減去0.5mV，我們得到了99mV到101mV的最終不確定度的范圍，也就是說，真正的信號的值就在這個范圍內。
最近，日置HIOKI鉗形表的精度被定義為實際信號的%rdg.±a，例如AC鉗形表CM4141的精度參數為AC±1.5%rdg. ±0.08 A。這基本上等同于使用dgt.指示，但有助于避免混淆，并使其更容易解釋測量值的不確定性，這兩種格式都是有效的。
