通常在空調系統安裝及維修過程中，操作人員需要觀察系統關鍵運行參數（蒸發壓力、冷凝壓力、過熱度、過冷度、電流等）正常與否來判斷潛在故障源，從而快速準確地查找并修補系統。
所以在針對空調系統故障方面，我們需要用到精準測量?jī)x器然后跟據儀器診斷結果來判斷空調系統到底是哪里出了問題，對癥下藥方能藥到病除。
測量參數解釋

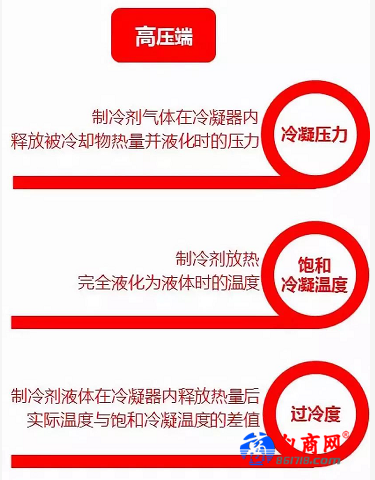

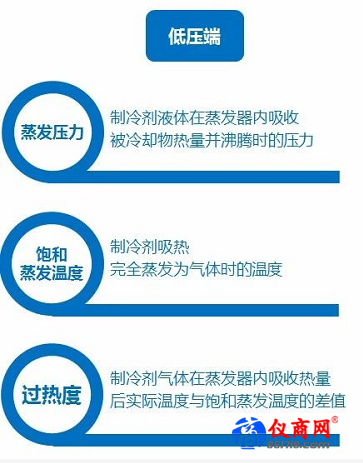

空調系統維修時往往會面臨許多復雜的低壓端、高壓端參數作為測量結果參考，那么對于這些參數里的“蒸發壓力、冷凝壓力、飽和蒸發溫度、飽和冷凝溫度、過熱度、過冷度”該作何理解呢？下面德圖應用工程師給我們簡單通俗的描繪一幅特點對比圖。
測量?jī)x器及連接方法

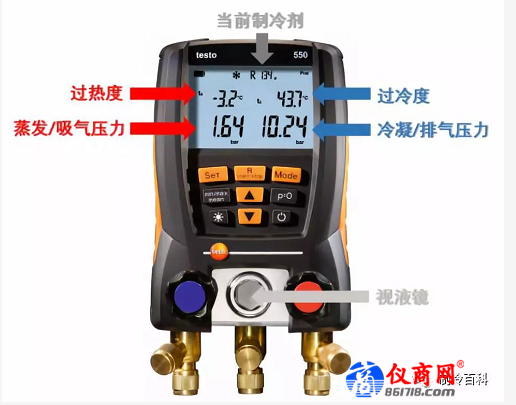

在了解了各組參數之后，此時我們?nèi)绾伪ＷC參數的準確無誤呢？在這里制冷百科平臺推薦大家使用來自德圖的電子冷媒表系列，同屏顯示高低壓端壓力情況，并可連接溫度探頭， 實現自動過熱度/過冷度計算。除此之外，儀器內置 60 多種常見制冷劑的壓力-溫度特性曲線，可輕松應用到使用不同類型制冷劑系統中。

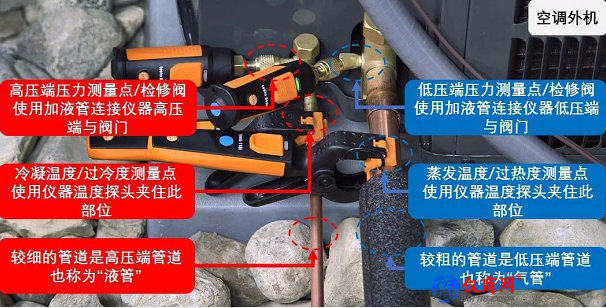

儀器與系統連接示意圖如下：
下圖由德圖儀器提供的德圖檢測器與空調系統連接示意圖，從下圖我們可以清晰的看到儀器與系統間的便捷連接、操作簡潔、智能檢測，結果快速準確。
德圖電子冷媒表組擁有制冷測量領域的最高精確度，并且性能遠超模擬冷媒表組。同時，德圖電子冷媒表組還能檢測管路氣密性、察覺哪怕最小程度的泄漏，并穩定地記錄系統的抽真空過程。
測量要點
我們?cè)诿靼琢藴y(cè)量參數含義，擁有了先進的測量?jī)x器之后，在測量過程中我們應該注意哪些要點呢？
德圖應用工程師列出了以下12大點，看似簡單，操作且慎重，在使用之前讓我們來仔細閱讀一下吧！
1.在執行任何維修操作前（例如充注制冷劑），務必確保蒸發器風量處于正常范圍，并確保風機盤管、過濾器、風機均處于清潔狀態。
2.充注制冷劑時速度不要過快，因?yàn)橐簯B(tài)的制冷劑可能會聚集在低壓端的集液器中，從而令制冷劑在管路中循環時間變長，這意味著過快的充注速度會導致系統充注量過度。
3.無論是在充注制冷劑還是診斷故障時，同時觀察過熱度和過冷度變化，因?yàn)閮H僅通過一 端的數據不能完整地評估系統運行狀況。
4.空氣源熱泵僅在制冷模式下才能實現制冷劑精確充注。如果必須在供暖季為空氣源熱泵充注，必須確保風機盤管清潔，且室內風量處于正常范圍。最好在下一個制冷季到來時 重新驗證制冷劑充注量是否合適。
5.當空調系統節流器類型為毛細管時，使用最佳過熱度判斷充注，最佳過熱度取決于室內 濕球溫度和室外干球溫度狀況，從 5℃到 40℃不等。
6.最佳過熱度可通過德圖電子冷媒表 testo 550 或 testo 557 自帶 App 進行計算，或咨詢 德圖獲取最佳過熱度表
7.當空調系統節流器類型為熱力膨脹閥（TXV）時，膨脹閥前后必須維持一定的壓力降（R22 系統約為 6.8bar，R410A 系統約為 10.9bar）,以確保冷凝器不會產生制冷劑回流。如果 壓力降低于正常范圍，可能造成蒸發壓力和冷凝壓力均低于正常值、實際過熱度和過冷 度均高于正常值。
8.為熱力膨脹閥（TXV）系統充注時，過冷度受室內和室外條件影響不顯著，因而此類系 統往往具有較固定的最佳過冷度值。添加制冷劑使最終過冷度在最佳過冷度±3℃范圍 內即可。
9.由于熱力膨脹閥（TXV）無法調節系統過熱度，當過熱度過高而影響系統效率時，需要 為蒸發端管路增加額外隔熱措施。一般而言，當蒸發溫度超過 13℃時，應該進一步檢 查系統。
10.當更換熱力膨脹閥（TXV）時，檢查感溫包是否安放并固定好，使用金屬繃帶而不是絕 緣膠帶或鐵絲固定感溫包。
11.一旦制冷劑充注量是正確的，在常規維修過程中不要再次接入冷媒表。空調系統 95%的 問題都是由外部臟物進入系統所致。
12.如果可能的話，測量并驗證空調系統制冷量。為計算空調制冷量，推薦使用帶濕球溫度 計算的溫濕度計（如 testo 605i）和支持風量計算的風速儀（如 testo 410i），借助德圖 智能 App，和 App 自帶的制冷量計算公式，可快速計算并評估空調負載。
