當下，在越來越多的分布式家庭光伏系統安裝的需求背景下，如何更好的保護家庭為單位的分布式光伏發電系統的安全，被再一次提了出來。

光伏系統中如果出現過大的漏電流，那危害將是非常嚴重的。輕者光伏發電系統發生故障停機，重者甚至?xí)霈F(xiàn)整個光伏發電系統的自燃。對業主的財產和人生安全造成很大的威脅。

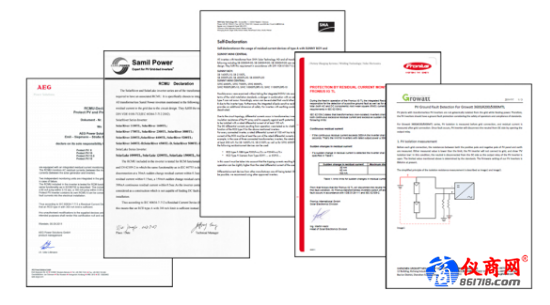

為此，國內外所有的光伏逆變器廠家都在逆變器內部加了B型漏電流檢測模塊（RCMU），以此來提高光伏發電系統安全保障。下圖是光伏逆變器廠家都要發表的B型漏電流檢測模塊（RCMU）使用的聲明：

但只是光伏逆變器加了B型的漏電流檢測模塊，整個分布式光伏發電系統就足夠安全了么？帶著這個問題，我們先來了解一下漏電流的分類：

AC型漏電：50Hz工頻

A型漏電：50Hz工頻＋整流后的半波

B型漏電：50Hz工頻＋整流后的半波＋平滑直流＋脈動直流

由上圖可以看出B型漏電的成分是最復雜的，同時B型的漏電所產生的危害也將是最大的。

接下來，我們來看一下（整個）分布式光伏發電系統的漏電流可能的組成成分：

整個分布式光伏發電系統的漏電流等于逆變器開關頻率和EMC濾波器（通常為16 －22kHz）所確定的交流分量（50Hz），加上直流分量和高頻分量的代數和。

如上圖所示，剩余電流的大小和形式是隨著直流含量的變化而變化的。因此，光伏系統中無論逆變器中是否帶有B型的RCMU，只要系統中不帶有變壓器，就必須在外部添加B型的RCCB。

變壓器有無主要區別是帶隔離和不帶隔離，隔離逆變變壓器的可以將主電路和電網隔離開來，可以防止直流串入電網，減少諧波對電網的影響，對電網和逆變器都是好事，起到一定的保護作用，同時還有穩壓的功效。

但實際應用中，不帶逆變變壓器的系統工作效率，比帶變壓器的效率稍高，因此目前的光伏系統，很少有帶逆變變壓器，此應用中，分布式光伏發電系統的漏電流既有交流又有直流成分，選擇B型RCCB在安全上是非常必要的。

但是筆者用了1年多時間調查研究了國內外分布式光伏發電系統安裝實例后發現：雖然分布式電站光伏安裝的規范和指導意見已經頒布了好多年， 但國內外實際電站安裝運維中，仍然出現很多A型RCCB與B型RCCB的混亂使用情況。國內的光伏電站則甚至大多還在用AC型的漏電保護RCCB。因為光伏安裝商把光伏逆變器視為了一個獨立的單元，認為逆變器已經包含了B型的RCMU，外部就不需要了，這顯然是欠考慮的。最容易產生的安全隱患是由于系統任意部位產生的各種類型漏電。如果不能正確的選擇并安裝合適的漏電保護RCCB，這對于現場的光伏系統安裝人員和業主來說，將可能會對其財產甚至生命造成威脅！

IEE布線準則（BS7671）的前言部分明確指出：“所有光伏部件作為系統的一部分在運用時都必須遵守該標準”在電氣安裝人員了解了安裝中各個產品應用的使用交互點后，才可以進行相關的設計，選擇，構建和調試。這個基本原則明確規定了工程人員將光伏安裝視為一個完整的系統，而不是將各個組件視為獨立元件。

我們應該如何正確的為分布式光伏發電系統選擇漏電保護開關呢？

首先我們對A和B型RCCB之間差異做基本了解。

1）A型RCCB  EN61008－1

適用于固定頻率（50Hz）的正弦交流和最大直流含量＜6mA的脈動直流（如下圖）。它們不會在高于其標稱設計頻率的頻率處感測到AC殘余電流，并且如果超過6 mA的直流流過RCCB，則由于A型感測線圈上的直流電流的飽和效應，跳閘特性將會改變。隨著直流電流的增加，跳閘時間將增加到線圈完全飽和，并且RCCB完全不工作。

2）B型RCCB：IEC60755 ／ IEC62423附加要求：

當存在的剩余電流不能被A型RCCB檢測到時，必須使用B型RCCB。請注意，由于現有標準，您將需要參考單獨的制造商數據以獲得跳閘特性 － 電流／頻率范圍，以檢查B型RCCB是否能夠檢測到安裝中存在的剩余電流的全部范圍。 － 參見IEC60479對人體的電流／頻率影響。

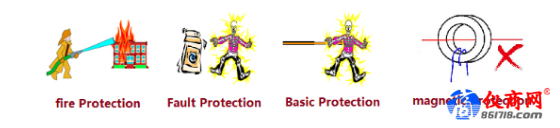

在這里引入IΔn的概念，即漏電流脫扣值閾值，根據不同的領域設定值也會不同。保護閾值設定最大的地方是在火災防護上，一般在300mA；然后是絕緣保護，閾值設定在30mA；再接著是接觸漏電保護，閾值在10mA～20mA；最后是新增的磁檢測保護，閾值為6mA／DC

分布式光伏發電系統是一個整體（不僅僅局限于光伏逆變器），RCCB是對整個系統進行保護的器件，區別于逆變器內部的RCMU，必須在設計范圍內使用。綜上所述，為了更有效的提高分布式光伏發電系統的安全性和防止漏電流對安裝業主的財產和生命造成的威脅，B型漏電保護RCCB是更加安全的選擇。
