以往由于頻率響應分析儀的價格比較貴，工程師或?qū)W生只有很少有機會進行電路的頻率響應波特圖分析?，F(xiàn)在，固緯已成功將頻率響應分析功能（FRA）引入MDO-2000E系列和MSO-2000EA系列示波器，用戶可以輕松了解電路特性，使用經濟實惠的儀器驗證和分析器件性能。

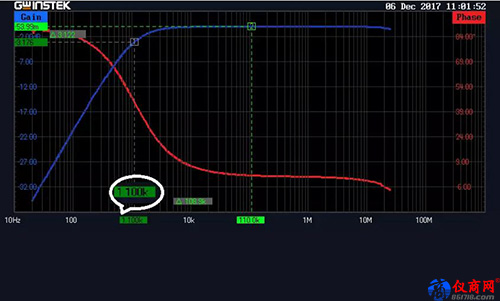

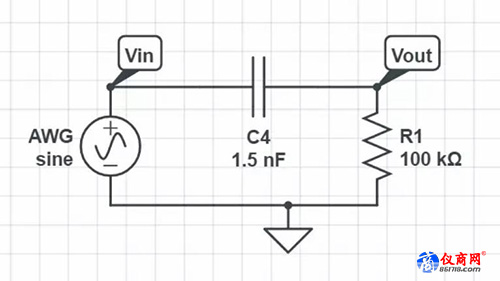

以上圖中的RC高通濾波器為例，理論上3dB截止頻率為1.06kHz。 （公式為F = 1/2 *π* R * C）。我們可以設置參數，包括FRA軟件中的起始、截止頻率，以及測試點的數量等。測試完成后，使用光標來測量每個點的增益和相位測試結果。該測量的起始頻率設置為20Hz; 截止頻率設定為25MHz，測試點數為90 Points/decade。下圖為測試結果。我們可以從FRA測量分析中看到3dB截止頻率測量結果約為1.1kHz，這非常接近理論值1.06kHz。

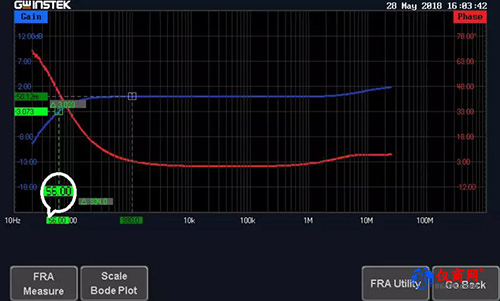

下方顯示另一個例子，這是一個使用一個3.3nF電容和一個900k歐姆電阻構建RC高通濾波器電路的測試。測試結果產生56Hz的3dB截止頻率，這也非常接近理論值53Hz。從這兩個實驗中，我們可以清楚地理解，由不同元件組成的RC濾波器電路將產生不同的頻譜響應。

在使用經濟實惠的MDO-2000E或MSO-2000EA系列示波器，教師和電路設計人員可以輕松理解電路的頻率響應曲線（波特圖）。
