隨著雙控雙碳政策的加速推進，光伏產業進入高速發展期，成為能源綠色轉型、低碳轉型的一個重要的主力能源。同時，國家發展改革委、國家能源局明確表示，要實現到2030年風電、太陽能發電總裝機容量達到12億千瓦以上的目標。這意味著，光伏電站的建設規模越來越大，光伏電站的運行挑戰日益突出。

經優利德多方調研，結合分析光伏發電站運行情況，形成了一套光伏電站設施運行維護解決方案，高效解決電站運維人員的難點和痛點，助力光伏電站提質增效。

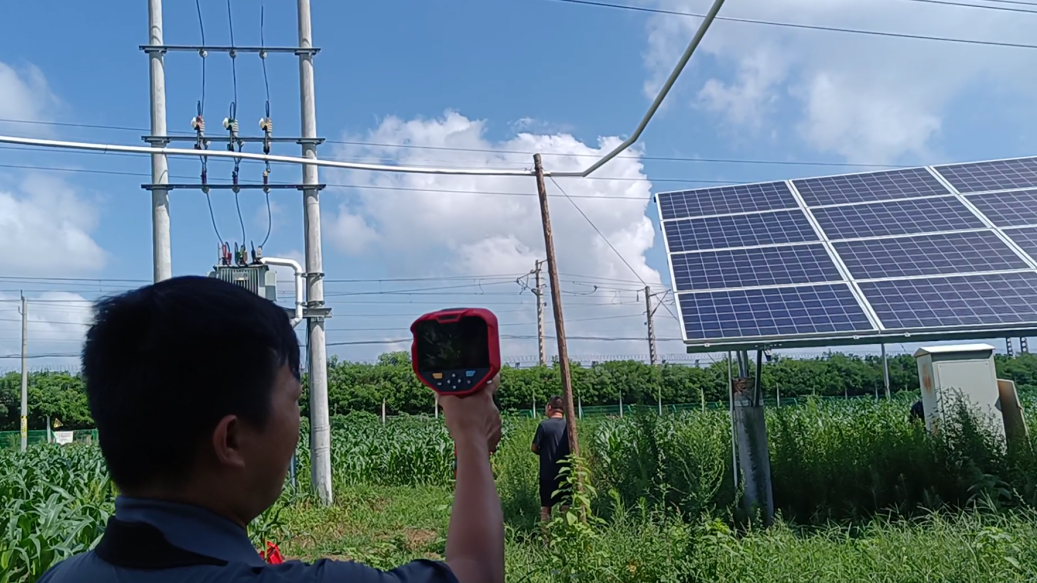

（圖為石家莊源騰科技有限公司光伏電站現場）

近日，優利德應用工程師帶著光伏電站設施運行維護解決方案走入石家莊源騰科技有限公司，并根據該公司實際設備運行情況，為其現場實地演示儀器儀表使用方法，展示數據可視化、維護簡單化、工作輕量化的方案特點。

紅外熱成像儀應用

產品型號

UTi384H手動調焦紅外熱成像儀

應用廣泛

廣泛應用于檢測光伏方陣、電氣連接點有無溫度異常，通過觀察溫度變化排除故障異常點。

方案背景1

光伏面板組件檢測

光伏組件熱斑效應是指在一定條件下，處于發電狀態的光伏組件串聯支路中被遮擋或有缺陷的區域被當做負載，消耗其他區域所產生的能量，導致局部過熱，這種現象稱為光伏組件的“熱斑效應”。熱斑效應在一定程度上會降低了組件的輸出功率，若發熱溫度超過一定的極限便會導致光伏組件局部燒毀形成暗斑、焊點熔化、封裝材料老化等永久損壞，是影響光伏組件輸出功率和使用壽命的的重要因素，甚至可能導致安全隱患。

解決方案

通過UTi384H手動調焦紅外熱成像儀進行測量，可簡單 、直觀測量光伏面板的溫度變化情況，幫助巡檢人員精準判斷光伏板是否存在熱斑問題，有效防止熱斑效應及時發現進行維修，大幅提升光伏面板的使用壽命及光伏發電的效率。

方案背景2

匯流箱檢測

匯流箱中有斷路器、熔斷器、防雷器等組件，組件在運行中因有電流而發熱，而電流的大小所產生的熱量不一，通過這種溫度差異可幫助快速預判元器件的工作狀態以及可能會產生的故障隱患及時進行維護檢修。

解決方案

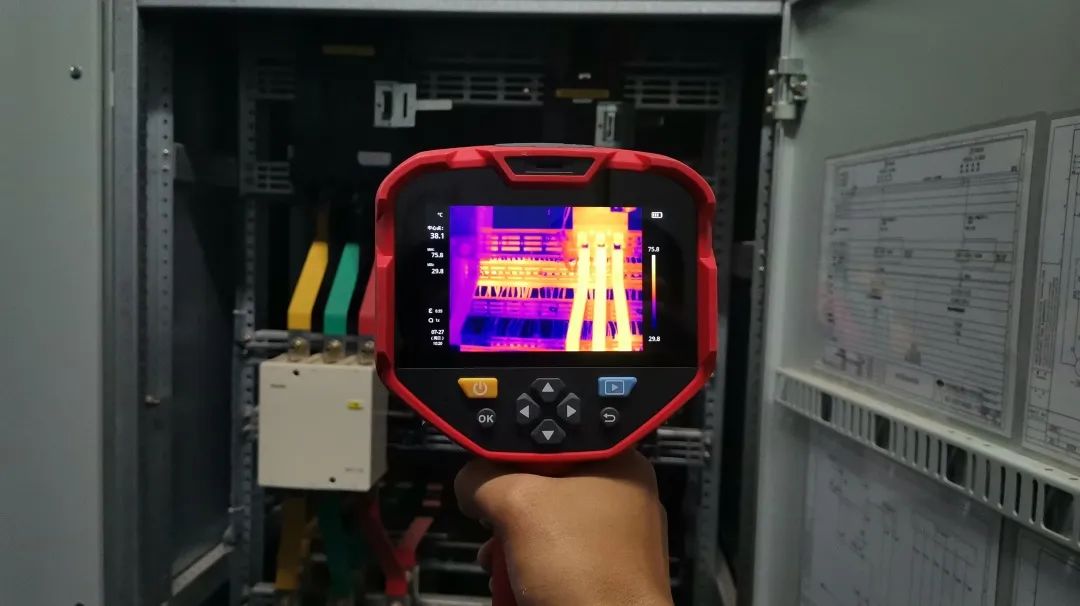

通過UTi384H手動調焦紅外熱成像儀進行測量，匯流箱中各支路的電流的大小而產生的熱量差異能直觀地在紅外熱像中體現出來，紅外熱像儀能夠正確引導發現接頭松動或接觸不良、不平衡負荷、過載、過熱等隱患，對電氣或設備的運轉情況進行準確判斷。

檢測利器

UTi384H手動調焦紅外熱成像儀

UTi384H手動調焦紅外熱成像儀是表面溫度測量和實時熱圖像相結合的紅外熱成像儀，紅外像素384x288更容易發現出異常溫度點，測溫范圍為-30℃~650℃，可應對更多測量需求，具備中心點測溫/高低溫自動追蹤/分析對象測溫功能，便于快速發現異?；蚨ㄎ恍栌^測的檢測點，同時配備手機PC軟件，便于查看分析并輸出報告。

地樁式鉗形接地電阻測試儀應用

產品型號

UT278系列地樁式鉗形接地電阻測試儀

應用廣泛

廣泛應用于檢查接地網、光伏方陣、電氣柜、變壓器及輸電桿塔的接地是否良好，是否等電位連接等場景。

方案背景

隨著時間的推移，由于土壤的腐蝕性，加之含水量、鹽量較高和高溫的影響，接地棒的導電性及其連接會受到影響，因此接地棒的腐蝕，接地電阻隨之增加。作為正常預防性維護計劃的一部分，所有接地體和接地連接應該每年檢查一次或多次以上，檢查過程中一旦發現接地電阻值增大20%以上，技術人員應該馬上查明原因，并采取更換地樁或增加地樁的方式來降低接地電阻值，從而使設備更好地接地。通常接地電阻阻值要求：

● 光伏方陣場地內應設置接地網，接地網除應采用人工接地極外，還應充分利用支架基礎的金屬構件。光伏方陣接地應連續、可靠，接地電阻應小于4Ω 光伏發電站防雷技術要求；

● 光伏方陣接地裝置的沖擊接地電阻不宜大于10Ω；

解決方案

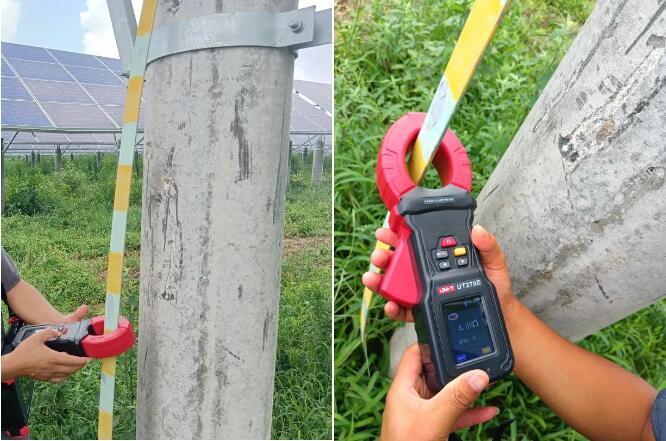

通過使用UT278系列地樁式鉗形接地電阻測試儀定期進行巡檢排查故障，對故障點及時檢修，可有效減少因?yàn)榻拥貑栴}而導致的電氣安全事故。

檢測利器

UT278系列地樁式鉗形接地電阻測試儀

UT278系列地樁式鉗形接地電阻測試儀采用2. 4.寸彩屏設計、具有鉗形電阻，三四線電阻，交流電壓，電流測量功能、同時還具有數據存儲、數據查閱、報警、自動關機等功能。量程寬廣，分辨率高，操作便捷，攜帶方便, 準確、可靠、性能穩定，廣泛用于測量各種電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等接地電阻。

萬用表、叉型電流表測試應用

產品型號

UT196光伏萬用表

UT256 60A交直流叉型表

應用廣泛

是通訊、制造、石油、國防、電力、電工、光伏機站、電路電力設備的檢測、維護和維修的專業測量工具，更多地解決工廠自動化、配電和機電等設備測量需求。

方案背景

光伏逆變器作為光伏發電的重要組成部分，主要的作用是將光伏組件發出的直流電轉變成交流電。逆變器不僅具有直交流變換功能，還具有最大限度地發揮太陽電池性能的功能和系統故障保護功能。

解決方案

光伏面板發電后從直流轉交流，每組面板發電電壓及電流是否正常，光伏發電電壓高達1500V，普通的萬用表1000V滿足不了測試需求。

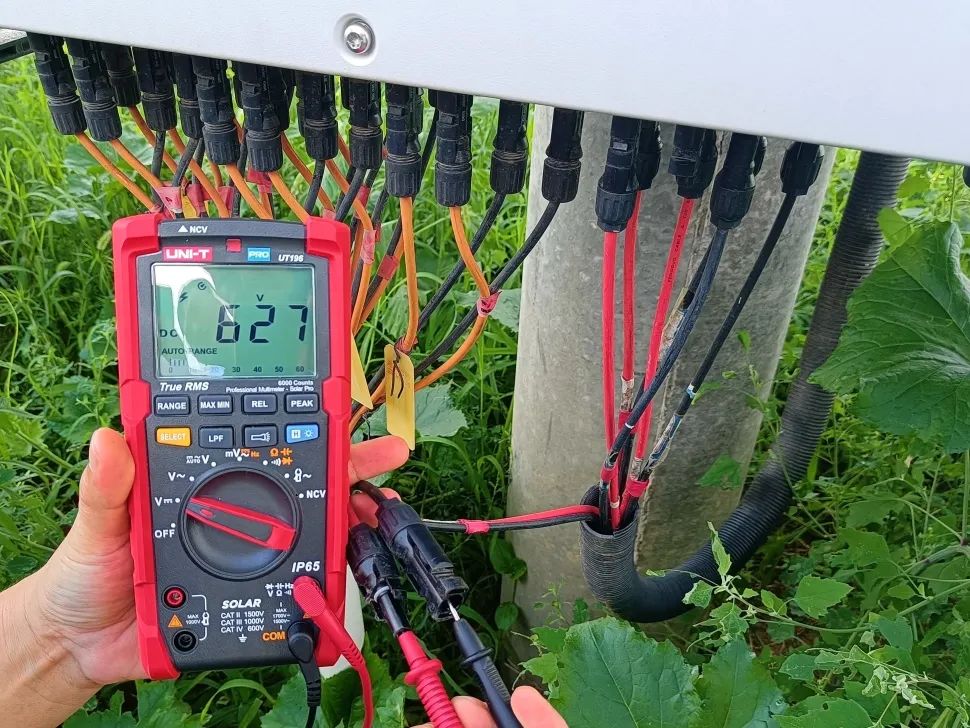

通過UT196光伏萬用表可測直流電壓高達1700V，交流高達1500V電壓測量，判斷發電輸出電壓是否正常。

檢測利器

UT196光伏萬用表

UT196光伏萬用表是高可靠性真有效值測量儀表，1700V直流電壓測量，適用于光伏陣列系統電壓的測量；1500V交流電壓測量，適用于礦用等大型電機電壓測量。產品可選配柔性電流鉗擴展電流測量范圍至3000A，具交流電壓及頻率、交流電流及頻率同屏顯示、NCV非接觸驗電、背光及手電筒等功能，防水防塵等級達IP65。

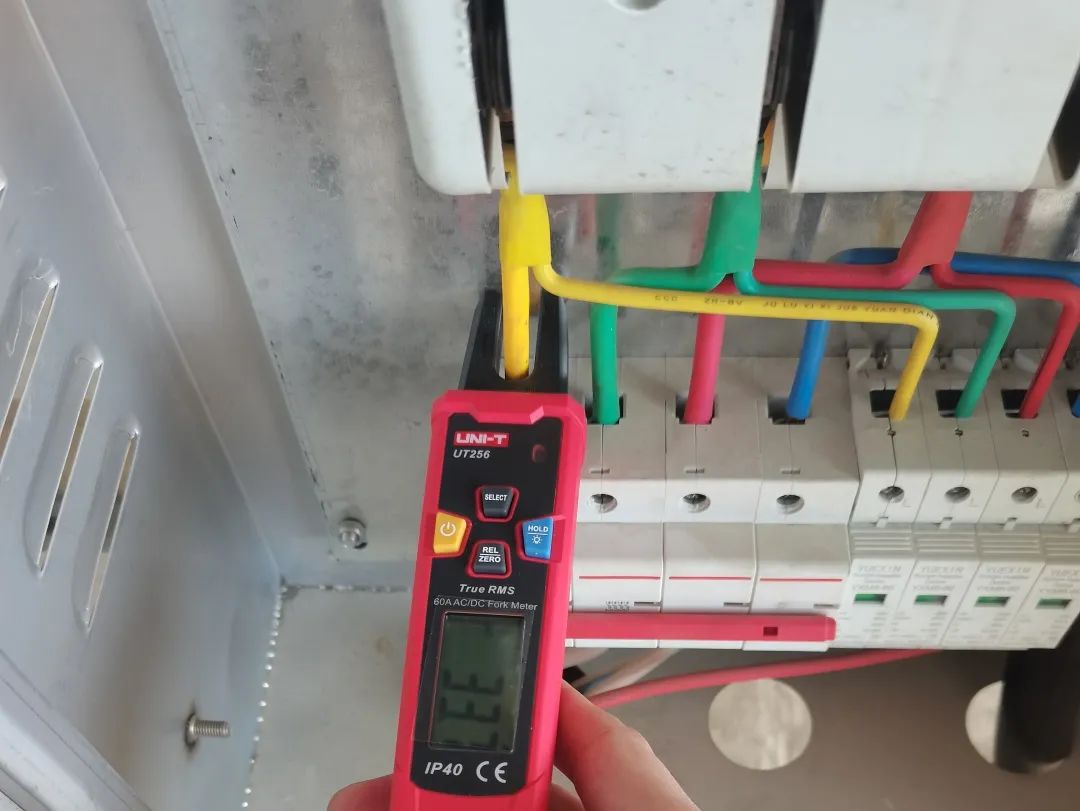

通過UT256 60A交直流叉型表可快速測量每組光伏面板的電流，判斷每組輸出電流是否正常。

檢測利器

UT256 60A交直流叉型表

UT256 60A交直流叉型表是一款性能穩定、安全、可靠的專用交直流數字叉型表，常開口的叉型鉗頭設計使電流的測量更加方便，配備聲光報警功能讓客戶更直觀地獲取測試結果，且具有背光、REL/ZERO/HOLD功能，方便攜帶，是用戶理想的測量工具。

鉗形電流表測試應用

產品型號

UT208B 1000A交直流鉗形電流表

應用廣泛

廣泛應用于光伏組件、直流配電柜、匯流排、逆變器、變壓器等安裝調試、運維等。

方案背景

光伏匯流箱在光伏發電系統中是保證光伏組件有序連接和匯流功能的接線裝置，通過匯流箱內匯流配套使用從而構成完整的光伏發電系統，實現與市電并網。

解決方案

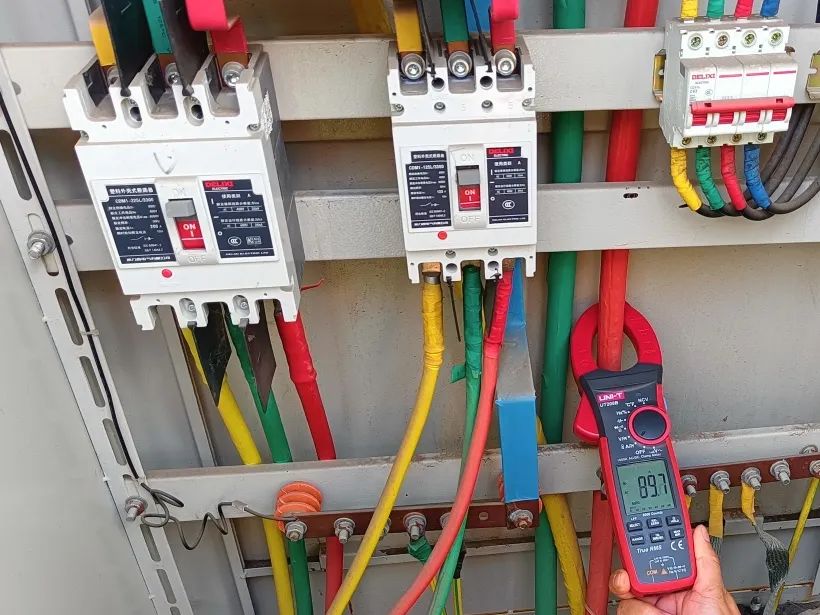

通過UT208B 1000A交直流鉗形電流表測量檢測各相電流并評估各相工作是否正常；測量匯流箱各相電流大小，評估分析電流各相電流平衡狀況。

檢測利器

UT208B 1000A交直流鉗形電流表

UT208B 1000A交直流鉗形電流表，全量程過載保護電路，是性能優越的電子電工專業儀表，可用于測量交直流電壓、低通濾波LPF電壓，低阻抗Loz 電壓、交流電流、直流電流、電阻、二極管、電路通斷、電容、頻率、占空比、溫度、柔性電流探頭等測量功能，并具有數據保持、最大/最小值測量、相對值測量、浪涌電流測量、顯示模擬條功能、手電筒功能、NCV功能、欠壓顯示和自動關機功能。

廣泛應用于：石油、化工、航空、船舶、鐵路、工廠、商場、物業等領域的電力、電氣設備維護與檢修，是電子電工工程師和技術人員不可少的測試工具。

電池內阻測試儀應用

產品型號

UT3550手持電池內阻測試儀

應用廣泛

廣泛應用于電池的內阻測試。

方案背景

蓄電池壽命莫名縮短，經常在運行中才發現低容量電池，但日常檢測時很難判斷是否失效。因此需要對蓄電池進行維護排查，對于單節的蓄電池，要測量單節電壓與內阻，以此來判斷，在組成電池系統的單節電芯、電壓是否正常，與內阻是否超出規定值，如果串聯的電池內阻不一致，相差很大，將會導致放電時，放電不平衡，以致系統報錯。

解決方案

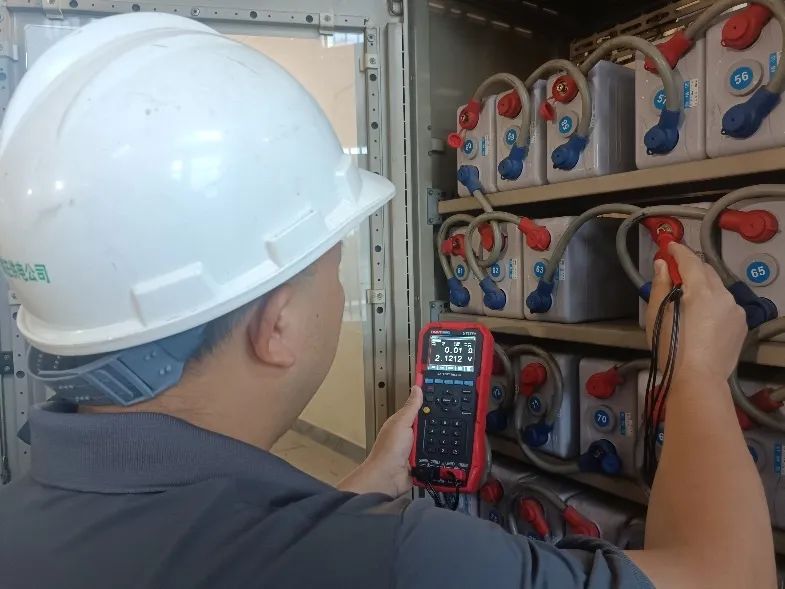

通過用UT3550手持電池內阻測試儀可以在巡檢的過程中發揮檢測電池是否失效的作用，對電池老化、安全隱患進行排查。

檢測利器

UT3550手持電池內阻測試儀

UT3550手持電池內阻測試儀采用高性能微處理器控制，實現全自動實時檢測，同時兼?zhèn)淞耸殖直淼谋銛y性以及臺式儀器的優越性能，是一款高精度、高分辨率的測量儀器。其設計的交流電阻測試原理用于電池的內阻測試，包括鋰電池、鉛酸蓄電池、氫燃料電池、紐扣電池等各種電池的檢測，可直接對UPS進行在線測量，具備準確度和穩定性。

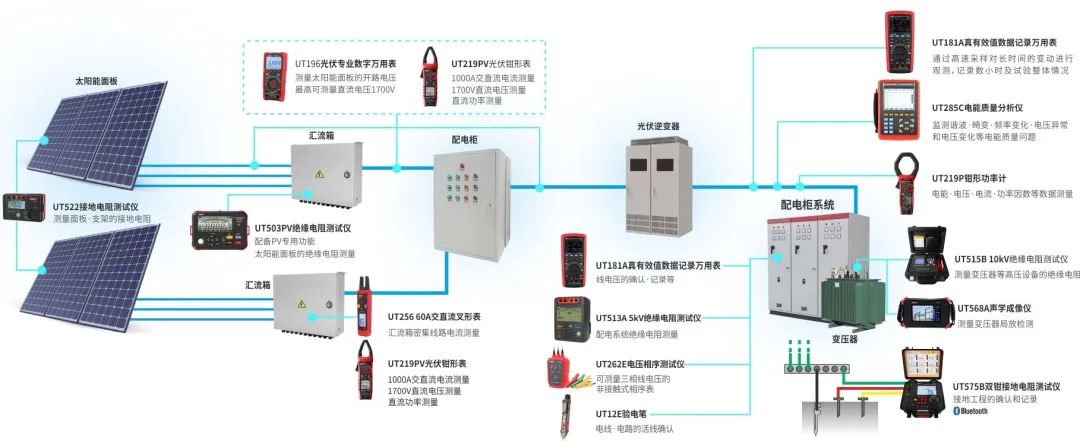

光伏發電站設施運行維護解決方案框架圖

光伏電站由于占地面積大、分布廣泛，容易出現各類電力設備故障問題，對光伏電池組件的壽命和光伏電站的安全穩定運行構成嚴重的威脅。優利德從光伏領域的行業需求出發，通過熱成像技術結合數字鉗形表和萬用表，幫助光伏電站巡檢人員提高巡檢效率和故障診斷的精確度，助力運行維護更簡單智能化、高效化、可視化，從而提升光伏電站的效益。

接下來，優利德持續深耕測試測量、儀器儀表行業領域，整合創新不斷推出新產品，以技術創新賦能不同行業迅速發展。
