在億萬斯年的歷史長河中，提出問題與解決問題一直是推動人類文明進步的主要?jiǎng)恿?。作為太?yáng)系唯一的文明，人類運用智慧解決了各種難題：電，電話，無線電，計算機，半導體，汽車，新能源車，航天飛船，人工智能的發明，這些都改變了人類世界。未來的世界里，還有新的更多的未知挑戰等待人類去探索去解決。
是德科技為您帶來最新的Solution Talks，旨在幫您快速實現創新的解決方案，以幫助加速創新，連接世界并確保安全的領先。話題遍及無線通信（包含5G、6G），汽車與能源，高速計算和光通信，半導體，醫療等行業的測試場景。
總結
?天線不再是集成在無線設備中的獨立組件；完整的封裝包含天線和其他集成電路。
?使用天線封裝技術（antenna-in-package，簡稱AiP）進行空中測試（OTA）測試的設計人員需要一種具有高輸出功率、超低相位噪聲、寬分析帶寬和毫米波頻率動態范圍的測試解決方案。
?一套靈活的信號創建工具能減少花在信號仿真上的時間，即用型測量工具可幫助設計人員了解毫米波信號分析的性能。
場景和痛點
越來越多用于毫米波頻譜部署的5G設計都使用天線封裝技術（AiP）來減少無線系統的尺寸和成本，并提高射頻（RF）的性能。5G毫米波需要更高的帶寬來提高吞吐量。然而，在更高頻率下測試會造成傳輸衰減，并縮短信號覆蓋范圍，導致顯著的路徑損耗。
如果沒有經過嚴格的測試，設備可能表現不佳。通過設置接收器以解調5G NR信號是非常復雜的，在較高頻率下的空中測試（OTA）會造成大量的路徑損耗。
需求和方案
為了模擬真實世界的場景，設計工程師必須用標準信號測試AiP，比如5G NR或IEEE 802.11ad/ay。AiP設計者需要一個具有高輸出功率、超低相位噪聲、寬分析帶寬和動態范圍的測試解決方案。頻帶和動態范圍。這些特點提高了在5G和衛星應用的毫米波頻率的OTA測試性能。設計工程師需要具有校準信號路徑的高功率信號源和具有最佳誤差向量的信號分析儀幅度（EVM）和動態范圍，以進行準確的測量。
Keysight的信號生成和分析解決方案使用同一設置文件創建和分析5G NR的信號質量。同一個設置文件，加快了表征毫米波AiP的時間。
AiP測試范例

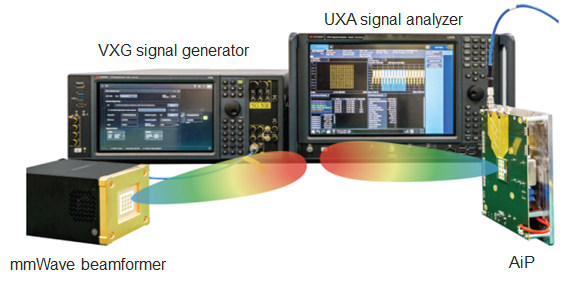

使用Keysight VXG矢量信號發生器和Keysight的PathWave信號生成軟件來生成具有寬射頻帶寬的毫米波信號，同時高輸出功率補償了系統損耗，并實現5G功率放大器和OTA測試。
Keysight N9042B UXA X系列信號分析儀配合Keysight的PathWave X系列測量應用軟件提供業界最寬的分析帶寬和最深的動態范圍來表征毫米波信號。
PathWave信號生成和PathWave X 系列測量應用程序可為最新波形提供快速準確的測量，并且易于擴展以滿足未來的需求。
該方案已經為臺灣稜研科技（TMYTEK）毫米波 AiP 產品提供了測量準確度和測試性能保證，該解決方案集成是德科技軟件和硬件平臺，可生成與測量 5G NR 信號。
是德科技 N7631APPC PathWave 5G NR 信號生成軟件支持預先設置 FR1 和 FR2 測試模式，N9085EM0E 5G NR 測量應用軟件一鍵執行 3GPP 5G NR 標準第 15 版和第 16 版定義的 5G NR（新空口）發射機下行鏈路和上行鏈路測量，可加快驗證 5G NR AiP 產品。
