隨著物聯網建設的全面展開,NB-IoT和eMTC網絡逐步進入了快速發展和商用期，NB-IoT和eMTC網絡測試工作越來越頻繁和重要，但現有的測試設備測試方式存在以下突出問題：
使用模組終端測試時，由于NB-IoT版本暫不支持終端切換，必須重啟終端來尋找和接入當前最強覆蓋小區。
各主設備廠家的模組終端只能測試其自己的網絡，沒有比較“通用”的測試設備對NB-IoT實際覆蓋網絡進行評估。
同時支持NB-IoT/eMTC測量的儀器儀表稀缺，遠遠不能滿足運營商的測試需求。
創遠儀器提供的NB-IoT/eMTC網絡覆蓋測試解決方案，顯著提高了網絡測試效率，解決了數據采集完整性和NB-iot/eMTC同時測試等問題，成為國內首家提供NB-IoT/eMTC網絡測試解決方案的三方儀器儀表廠家，為運營商提供了可靠測試驗證手段。
（一）方案介紹
● 系統組成

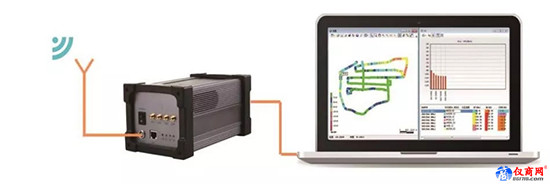

測試系統由物聯網掃頻儀和測試軟件平臺組成，測試系統如圖1所示:
圖1 NB-IoT/eMTC測試系統圖
● 數據采集和輸出

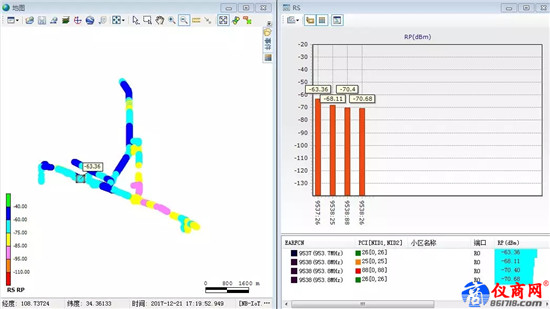

掃頻測試設備采集數據，通過測試分析軟件輸出TOP小區的頻點、PCI、RSRP、SINR、RSSI等小區無線參數，用于分析人員進行網絡覆蓋分析及評估，如圖2所示：
圖2 NB-iot/eMTC測試結果
（二）系統優勢

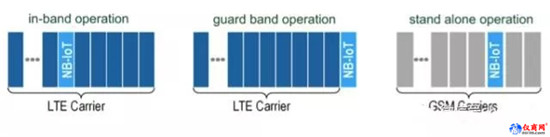

● NB-IOT系統有三種部署方式
創遠儀器提供的NB-IoT/eMTC測試設備，可以自動檢測三種部署方式，快速測量不同部署方式的小區信息。
☆獨立部署（Stand alone operation）：適合用于重耕GSM頻段，GSM的信道帶寬為200KHz，這剛好為NB-IoT 180KHz帶寬辟出空間，且兩邊還有10KHz的保護間隔。
☆保護帶部署（Guard band operation）：利用LTE邊緣保護頻帶中未使用的180KHz帶寬的資源塊。
☆帶內部署（In-band operation）：利用LTE載波中間的任何資源塊。
● 產品特點
單機支持NB-IoT/eMTC網絡同時測量；
支持NB-IoT/eMTC信號解調，上報TOPN小區頻點、PCI、RSRP、SINR、RSSI參數，測量信道包括PSS、SSS、RS；
靈敏度可低至-135dBm；
測試速度快，1s內完成數據測量及上報，滿足路測需求；
支持獨立部署、帶內部署、保護帶部署方式的小區信息測量；
（三）應用案例
案例1：

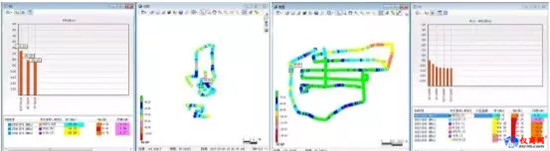

創遠儀器研發的NB-IoT/eMTC測試設備已在多個實驗網進行了測試驗證，并在2017年3月份通過了中移研究院的實驗室測試，4月初，在“智慧城市暨物聯網試點城市”鷹潭進行了NB-IOT網絡覆蓋測試，通過和XX終端及網絡實際站點覆蓋情況的對比分析，驗證了創遠儀器測試設備結果輸出的準確性，7月底配合中國信通院完成《鷹潭NB-IoT網絡測試報告》內容的數據采集，成為首家提供NB-IoT/eMTC網絡測試解決方案的三方儀器儀表廠家，鷹潭測試結果如下：
圖3 NB-IOT網絡覆蓋測試結果
案例2：

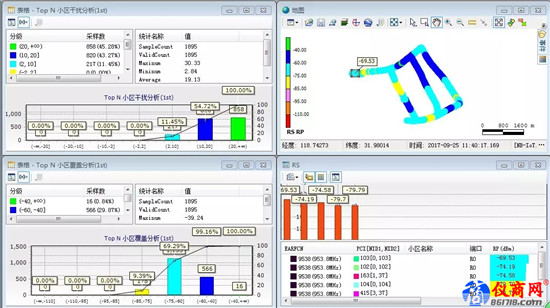

創遠儀器受邀南京移動在南京南站進行NB-IOT網絡的覆蓋測試，測量小區覆蓋、干擾分析結果如下圖所示：
圖4 南京南站NB-IOT網絡覆蓋測試結果
（四）結論
創遠儀器提出的NB-IoT/eMTC測試解決方案，不受設備廠家、頻段的限制，通過頻點設置和PCI 盲搜的方式實現現有的NB-IoT/eMTC網絡覆蓋測試和運營商對比測試，配合創遠儀器自研的信號輸出設備還可以進行NB-IoT/eMTC的室內分布系統模擬測試，測試方法靈活，測試結果準確，測試簡單高效。

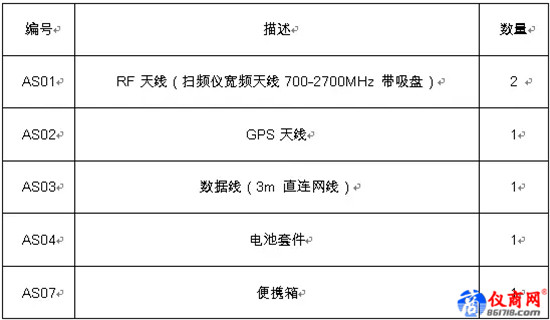

附錄1（配件表）

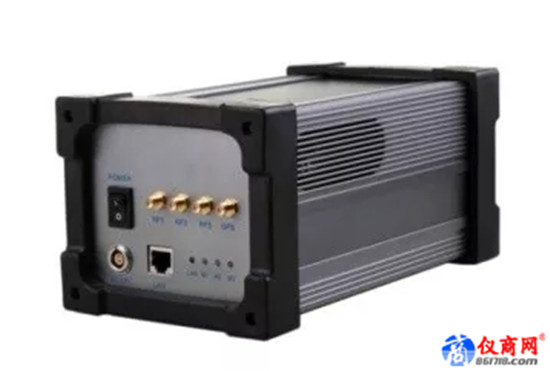

附錄2（主要性能指標）
☆支持NB-IoT/eMTC雙網同測
☆解析測量NB-IoT/eMTC基站下行信號，輸出小區頻點、PCI、RSRP、RSSI等信息；同時輸出小區時域、頻域波形圖
☆支持獨立部署、帶內部署、保護帶部署方式的小區信息測量
☆測量速度≤1s（單頻點）
☆靈敏度：-135dBm（RSRP）
☆數據接口：網口
☆RF接口：SMA Female
軟件功能
☆測試計劃可自由定義，自由組合，展現方式多樣；
☆軟件提供軌跡圖、時域圖、頻域圖、列表等；
☆支持?jǐn)?shù)據回放及參數展現，自定義測試報告，自動生成專題測試報表，軌跡圖、統計等信息；
☆支持測試數據的導入和導出，測試數據能生成*.csv、*.kml等多種格式，可導入第三方規劃軟件做網絡規劃，也可基于GoogleEarth進行數據分析；
