最近10年，隨著消費電子，尤其是智能手機和穿戴電子的發展，使MEMS傳感器真正的在全球火熱起來，大量的應用涌現，MEMS傳感器真正“飛入尋常百姓家”。

MEMS全稱MicroElectromechanical System,微機電系統。MEMS最初大量用于汽車安全氣囊，而后以MEMS傳感器的形式被大量應用在汽車的各個領域，隨著MEMS技術的進一步發展，以及應用終端“輕、薄、短、小”的特點，對小體積高性能的MEMS產品需求增勢迅猛，消費電子、醫療等領域也大量出現了MEMS產品的身影。例如，最近火爆的做胃鏡的無痛小膠囊，5G路燈，骨傳感耳機，智能家居中洗衣機與晾衣架之間的智能系統，電梯維護等等。

現在，我們已經接受了低成本，高性能微機電系統（MEMS）傳感器的可用性，但并非總是如此。

從首個大眾市場的MEMS傳感器開始

MEMS的完整市場始于1991年，當時ADI公司在模擬，固態物理學，工藝技術，封裝等許多領域進行了約十年的艱苦技術戰后，終在1991年宣布推出（現已淘汰）ADXL50單軸加速度計，并在1993年實現量產。

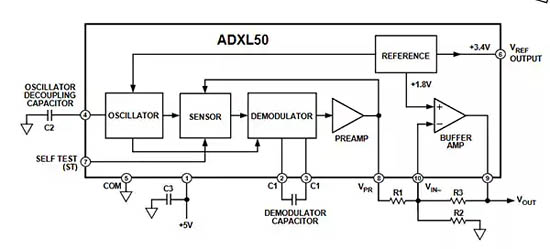

ADXL50單軸加速度計尺寸為5毫米×5毫米，在當時屬于一種破壞性創新，它可用于單個非常特殊的應用：觸發剛剛引入但未強制使用的汽車安全氣囊。全模擬ADXL50是首個大眾市場MEMS加速度計，它提供了一個經過全面處理的模擬輸出，可以將其數字化或由比較器電路直接使用。

在MEMS傳感器問世之前，大多數安全氣囊是由Allen K. Breed在1967年開發的傳感器觸發的——碰撞減速會導致球與固定磁鐵分離，并觸發一個小的電氣開關，該電氣開關又關閉了一個電路，然后點燃了安全氣囊中的化學物質。

相較于Allen K. Breed的傳感器，首款MEMS傳感器體積更小，價格更便宜且易于包裝，但更重要的是，它將加速度感測從是/否場景更改為傳感器可以提供感測值模擬流的場景。讓實際的加速度波形成為觸發算法的一部分。

盡管ADLX50到1999年已經過時，被更先進的MEMS單元所取代，但它的廣泛影響顯而易見。之后MEMS傳感器發展不僅實現了高可靠性的傳感器自校準功能（對于大多數傳感器而言至關重要）；還增加了內部信號調理，模數轉換器（ADC），微控制器接口和其他易于使用的功能。

很快，供應商開始提供兩軸甚至三軸加速度計，首先是微型模塊，然后是單片設備。然后，諸如真實運動感測甚至導航之類的應用變得可行（基本物理學：積分加速度確定速度；積分速度確定位移）。

不久后，這些MEMS設備又增加了振動式MEMS音叉，并成為陀螺儀和全慣性測量單元（IMU），在許多情況下，它們可以代替指導宇航員使用的大型IMU（> 100磅，> 200瓦），基于MEMS傳感器的IMU可小巧得多。微型IMU可用于以前無法接觸的加速/定位應用，也可作為無人機的制導核心。

首個走入大眾市場的MEMS傳感器是加速計，并在之后的一段發展時間里，大家似乎都把MEMS傳感器聚焦在加速計的應用中。但事實上，目前MEMS器件已用于許多與加速度無關的應用。

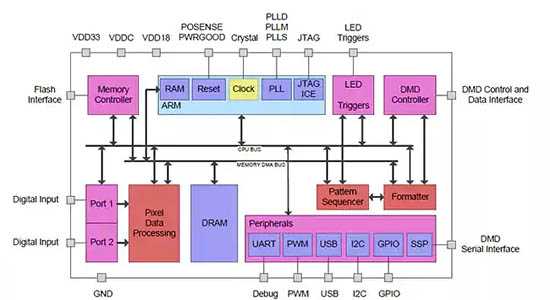

例如，德州儀器（TI）在數字光處理（DLP）IC中通過微鏡率先開發了轉向燈，最初瞄準的是大屏幕顯示器和微型投影儀。它的DLP6500具有1080p（1920×1080）陣列，具有超過200萬個微鏡，可用作空間光調制器（SLM），以控制入射光的幅度，方向和/或相位。

此外，TI還提出將汽車的前大燈對準方向盤。它的DLP5531是基于MEMS的電子轉向設備，無需齒輪，電動機和軸承，并具有完全的可編程性，并且每個前燈的高分辨率可尋址像素超過一百萬。

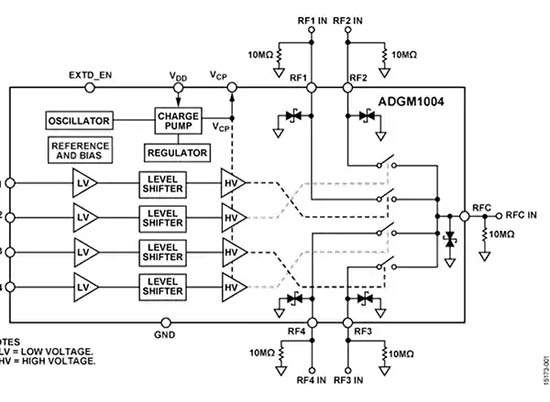

對于非光學RF世界，ADI公司提供四極單擲（4PST）MEMS懸臂開關ADGM1004，該開關可處理帶寬為DC至13吉赫茲（GHz）的RF信號。借助其帶有金屬尖端的雙向接觸開關，在電路中使用它可以將RF信號路由到四個輸出端口之一，或者選擇四個輸入信號之一進行輸出。這些開關在RF信號鏈上的許多點或測試陣列和矩陣中得到廣泛使用。

ADI公司擴展了MEMS技術的基礎，創建了一種懸臂結構，該懸臂結構為4PST RF開關提供了金屬對金屬觸點閉合，帶寬為DC至13 GHz

MEMS傳感器“飛入尋常百姓家”

目前，全世界有大約600余家單位從事MEMS的研制和生產工作，已研制出包括微型壓力傳感器、加速度傳感器、微噴墨打印頭、數字微鏡顯示器在內的幾百種產品，其中MEMS傳感器占相當大的比例。

作為獲取信息的關鍵入口，MEMS傳感器已在汽車、消費電子、航空航天、生物醫學等領域中得到了廣泛的應用。而隨著時間的推移和技術的逐步發展，MEMS所包含的內容正在不斷增加，并變得更加豐富。

1、汽車領域

在20世紀90年代，MEMS首先在汽車工業開始應用，汽車電子被認為是MEMS傳感器第一波應用高潮的推動者。

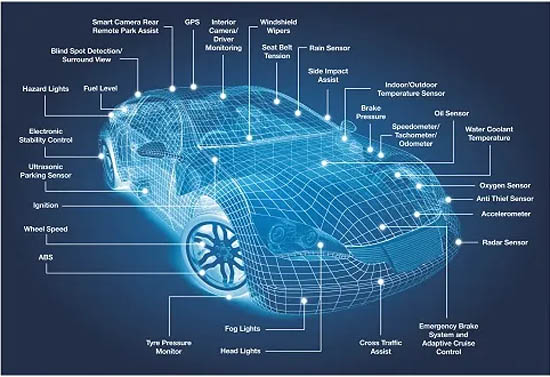

受益于汽車行業安全規定及信息化、智能化浪潮，MEMS傳感器在汽車領域得到飛速發展，其應用方向和市場需求包括車輛的防抱死系統、電子車身穩定程序、電控懸掛、電動手剎、斜坡起動輔助、胎壓監控、引擎防抖、車輛傾角計量和車內心跳檢測等。

根據相關調研數據，目前平均每輛汽車包含10-30個MEMS傳感器，而在高檔汽車中大約會采用30甚至上百個MEMS傳感器。

2、消費電子

隨著消費電子的大發展及產品創新不斷涌現，該領域已經取代汽車成為MEMS最大的應用市場。

MEMS傳感器在消費電子產品中可用于運動/墜落檢測、導航數據補償、游戲/人機界面交互、電源管理、GPS增強/盲區消除、速度/距離計數等，應用較多的品類為MEMS麥克風、3D加速器、MEMS 射頻組件、GPS陀螺儀、小型燃料電池與生化芯片等。多種MEMS傳感器的綜合應用可增加電子設備的娛樂性及智能性，改善交互性能，大大提升了用戶體驗。

在手機拍照功能上，MEMS更是發揮著重要的作用。在MEMS Drive出現之前，手機攝像頭主要由音圈馬達移動鏡頭組的方式實現防抖(簡稱鏡頭防抖技術)，受到很大的局限。而另一個在市場上較高端的防抖技術：多軸防抖，則是利用移動圖像傳感器(Image Sensor)補償抖動，但由于這個技術體積龐大、耗電量超出手機載荷，一直無法在手機上應用。

憑著微機電在體積和功耗上的突破，最新技術MEMS Drive類似一張貼在圖像傳感器背面的平面馬達，帶動圖像傳感器在三個旋轉軸移動。MEMS Drive 的防抖技術是透過陀螺儀感知拍照過程中的瞬間抖動，依靠精密算法，計算出馬達應做的移動幅度并做出快速補償。這一系列動作都要在百分之一秒內做完，你得到的圖像才不會因為抖動模糊掉。

3、航空航天

MEMS在航空航天領域主要有狀態傳感器和環境傳感器之分。狀態傳感器主要針對飛機姿態、燃料用量、生命活動、各種活動機件的即時位置等進行監測。環境傳感器主要針對溫濕度、氧氣濃度、流量大小等方面進行測量。通過提供有關航天器的工作信息，MEMS傳感器起到故障診斷、提供決策依據、保障正常飛行的作用。

4、生物醫療

隨著體外診斷、藥物研究、病患監測、給藥方式以及植入式醫療器械等領域發展，醫療設備需要迅速提高性能、降低成本、縮小尺寸。MEMS技術使醫療設備可以做到微型化，醫療檢測、診斷、手術和治療過程可以更加便捷、精準，甚至無痛。

MEMS壓力傳感器可以檢測包括血壓、眼內壓、顱內壓、子宮內壓等在內的人體器官壓力水平。MEMS慣性器件最主要用于心臟病治療設備。MEMS圖像傳感器普遍應用于包括CT掃描、內窺鏡在內的醫學成像設備中。MEMS技術在傳感和執行功能上的優勢，使其在醫療健康行業的應用廣泛增長。

此外，MEMS技術在國防、工業、能源及環保等領域也有廣泛應用，為各行各業提供自動化、智能化的數據接口，賦能智能社會。根據相關市場調研數據，全球MEMS市場結構中消費電子領域占比最高，增長空間最大的是生物醫療領域。

MEMS的創新革命才剛剛開始

從應用范圍來看，MEMS足夠廣，足夠被全球認可，但并不會止步于此。

例如，大學研究團隊使用MEMS技術作為構建無法制造的設備的獨特基礎。該芯片上的國際方案加速器（AChIP），是一個世界性的項目，試圖開發出能夠產生飛秒到阿秒的電子加速器?；诠璧碾娮蛹铀倨鞯碾娮用}沖具有高達1兆電子伏特（MeV）的能量，并通過硅芯片完成，但其目前所需的結構長達一英里。

達姆施塔特工業大學加速器物理小組的工程師描述了他們?nèi)绾蝿?chuàng)建微小的MEMS通道和新的電子束聚焦方法，以替代傳統的電磁聚焦方法，但這種方法太弱了。

硅制雙柱結構使用基于激光的光學相位控制來聚焦電子的加速和減速區域。（圖片來源：達姆施塔特工業大學）

另一個創新的MEMS項目針對物聯網（IoT）的世界。東北大學的一個團隊開發了一種基于MEMS的開關，該開關在處于休眠待機模式時消耗零功率，但是在撞擊紅外（IR）光時會“喚醒”。該團隊的等離激元增強型微機械光電開關（PMP）通過在定義的光譜帶內轉換極少量的光子能來激活MEMS機制，從而實現了這一目標。除去激活的IR能量后，開關會自行關閉。

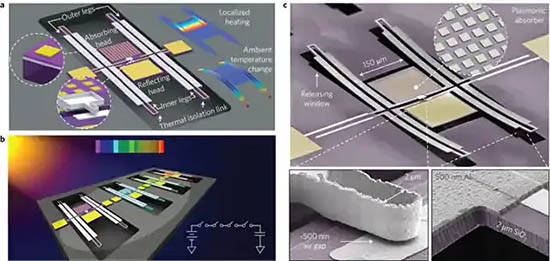

PMP的每個懸臂包括一個頭部，一對用于致動的熱敏雙材料支腳，一對外部的用于溫度和應力補償?shù)南嗤p材料支腳，以及一對連接內部和外部的隔熱鏈腿。入射在四個PMP上的入射光束的概念圖，每個PMP都“調諧”到不同的紅外輻射帶。實際制造的PMP開關“機理”的偽彩色掃描電子顯微鏡圖像，具有等離激元吸收體，碗狀接觸尖端以及帶有自對準Al和SiO2層的雙材料腿末端的高倍放大圖（c ）。（圖片來源：東北大學/自然納米技術）

對于MEMS，早前Maxim公司總裁Vijay Ullal曾表示MEMS是下一場技術革命：

“MEMS最有趣的地方在于，隨著200多年前的工業革命開始將能源轉化為動力起，它就一直是這個革命的其中一部份。隨后的重大變革分別是運算科技，以及晶體管的發明。而第三次重要的機器革命則與傳感器有關。MEMS不僅是一種全新的發明，它還將實現人類社會的第三次重大變革。任何一家半導體公司現在都必須做MEMS,否則很可能被踢出這個產業。”

從過去的歷史來看，我們曾經使用相當復雜的生產制程來生產少量的MEMS產品。但這種方式顯然已經產生變化，目前電子產業已經相當成功地降低了成本，生產制程日趨成熟，而MEMS一向存在的良率問題也正步入軌道，幾乎接近于傳統半導體制程的指標了。

未來，MEMS技術的發展有可能會像微電子一樣，對科學技術和人類生活產生革命性的影響。

任何技術在被采用前，都會歷經一段學習曲線過程。過去僅根據價格高低來購買MEMS傳感器，而今，卻逐漸發現并不是所有的組件都做得一樣，傳感組件的功能和精密度大有不同。隨著時間的演進、市場的成熟和產品組合更為豐富，這一領域?qū)⒎指顬橐粋€超低成本市場和其它多個細分市場。

傳感器方面，傳感器的發展方向是陣列化、集成化、智能化，它幾大趨勢MEMS都參與其中。由于傳感器是人類探索自然界的觸角，是各種自動化裝置的神經元，且應用領域廣泛，未來MEMS傳感器將越加備受世界各國的重視。

生物方面，生物MEMS系統具有微型化、集成化、智能化、成本低的特點。功能上有獲取信息量大、分析效率高、系統與外部連接少、實時通信、連續檢測的特點。國際上生物MEMS的研究已成為熱點，不久將為生物、化學分析系統帶來一場重大的革新。

光學方面，隨著信息技術、光通信技術的迅猛發展，MEMS發展的又一領域是與光學相結合，開發新型光器件，稱為微光機電系統(MOEMS)。MOEMS具有體積小、成本低、可批量生產、可精確驅動和控制等特點。較成功的應用科學研究主要集中在兩個方面：一是基于MOEMS的新型顯示、投影設備，主要研究如何通過反射面的物理運動來進行光的空間調制，典型代表為數字微鏡陣列芯片和光柵光閥；二是通信系統，主要研究通過微鏡的物理運動來控制光路發生預期的改變，較成功的有光開關調制器、光濾波器及復用器等光通信器件。MOEMS是綜合性和學科交叉性很強的高新技術，開展這個領域的科學技術研究，可以帶動大量的新概念的功能器件開發。

納米技術方面，MEMS結合納米技術，將會實現真正的微型傳感器并開發新應用，盡管這一進展可能就得花上十年的時間。再過個10年至15年后，在實驗室中所看到的自組裝結構將會采用真正的微型傳感器，它們幾乎完全不需要任何動力就能運作。

結語：

基于MEMS技術開發的，用于安全氣囊觸發的加速度傳感器，已經發展了很長的一段時間，且經過擴展和改進后得以支持各種應用，包括通過微鏡和基于接觸的RF開關進行光束轉向。同時，領先的大學研究正在將MEMS進一步帶入平凡和深奧的科學環境，但如果受限于當前的MEMS技術和MEMS傳感器，那么我們將會錯過一場因MEMS引發的技術革命。未來MEMS傳感器市場競爭非常激烈，尤其是在智能手機的應用方面，對于企業來說，創新是保證公司今后可持續發展的唯一動力。
