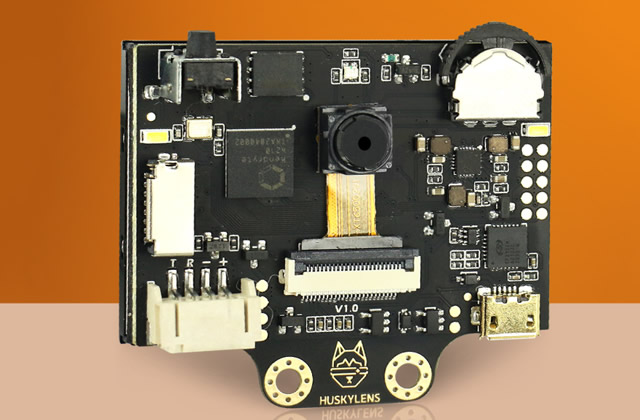

視覺傳感器的組成：
視覺傳感器通常由以下幾個主要組件組成：
-
光學鏡頭（Lens）： 用于收集環境中的光線并將其聚焦在傳感器上，負責捕獲圖像。
-
圖像傳感器（Image Sensor）： 用于將光學信號轉換為電信號，例如光電二極管（CCD）或互補金屬-氧化物-半導體（CMOS）傳感器。
-
圖像處理單元（Image Processing Unit）： 負責對圖像數據進行處理和分析，如去噪、增強、目標識別等。
-
數字信號處理器（Digital Signal Processor，DSP）： 用于處理圖像數據，執行各種圖像處理算法。
-
接口模塊（Interface Module）： 提供傳感器與其他設備進行數據通信的接口，如USB、Ethernet等。
-
控制單元（Control Unit）： 負責傳感器的控制和參數設置。
視覺傳感器的標定過程：
視覺傳感器的標定是確定傳感器內部參數和外部坐標系之間關系的過程，以確保傳感器捕獲的圖像能夠準確地映射到真實世界的坐標系中。標定通常包括內參標定（Intrinsic Calibration）和外參標定（Extrinsic Calibration）。
-
內參標定（Intrinsic Calibration）： 內參標定涉及確定相機的內部參數，如焦距、光心、畸變參數等。這通常通過拍攝標定板（如棋盤格）的圖像，并利用已知的標定板尺寸和幾何特征來計算相機的內部參數。
-
外參標定（Extrinsic Calibration）： 外參標定涉及確定相機與世界坐標系之間的轉換關系，即相機的位置和朝向。這通常通過拍攝多個標定點的圖像并結合已知的三維坐標信息來計算相機的外部參數。
具體的標定步驟可能會因應用和設備的不同而有所變化，但一般包括以下步驟：
-
準備標定板：使用具有已知幾何特征的標定板，如棋盤格。
-
采集圖像：拍攝包含標定板的多個圖像。
-
提取特征點：從圖像中提取標定板的特征點，并匹配實際世界坐標。
-
計算內部參數：利用提取的特征點數據進行內參標定，確定相機的內部參數。
-
計算外部參數：根據已知的標定板坐標和實際拍攝的圖像，計算相機的外部參數。
-
驗證和誤差分析：最后對標定結果進行驗證，檢查系統的標定誤差并進行校正。
通過準確的標定過程，視覺傳感器可以提供可靠和準確的圖像信息，為后續的圖像分析和處理提供良好的基礎。
