電子發燒友網報道（文/李誠）在汽車領域，自動駕駛是汽車智能化發展的最終方向。毫米波雷達傳感器是目前汽車領域最成熟的技術之一，也是使用頻率較高的一種傳感器。隨著自動駕駛等級的不斷提高，對傳感器的探測精度提出了更高的要求，更高精度的4D成像毫米波雷達也因此應運而生。

圖源：NXP

2020年，德國大陸汽車推出的ARS540正式將4D成像毫米波雷達帶入大眾視野。并且4D成像毫米波雷達也乘著自動駕駛的東風，在汽車產業中悄然崛起。

4D成像毫米波雷達存在什么優勢？

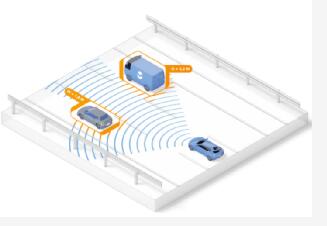

4D成像毫米波雷達與傳統毫米波雷達相比，最直觀的優勢在于4D成像毫米波雷達在原有的基礎上新增了高度感知的能力，這也就意味著4D毫米波雷達的感知能力由原本的三維平面感知（距離、水平、速度）提升至了四維立體空間感知（距離、水平、垂直、速度）。

圖源：NXP

之所以在4D毫米波雷達中加入“成像”二字，是因?yàn)楦叨雀兄芰δ軌蚋玫亟馕鏊綔y到障礙物的輪廓、類別以及行為，而傳統的毫米波雷達并不具備縱向空間的感知能力，只能探測到地面的障礙物，但并不能確定該障礙物是否向高處延伸，更不能判斷障礙物的行為。因此在自動駕駛應用中，使用傳統的毫米波雷達無法細化不同的剎車場景。

在成本方面，目前很多汽車廠商都以激光雷達作為汽車的賣點進行宣傳，甚至出現了相互攀比激光雷達使用數量的現象。雖然激光雷達的探測精度比4D毫米波雷達更高，但目前還屬于激光雷達的初期發展階段，存在技術不夠成熟、成本高等問題。

此前就有媒體報道，目前最便宜的激光雷達一臺也需要數千元人民幣，高線數的激光雷達價格甚至達到了萬元級，而據Arbe透露的信息稱，其4D毫米波雷達的價格僅在100-150美元之間，定位在千元級別。

同時，4D毫米波雷達與傳統的毫米波雷達在原理上存在較多的產品共性，因此與攝像頭搭配使用時，數據融合的難度也相對較低，進而降低了一定的產品的驗證成本。

NXP 16nm 4D成像雷達處理器

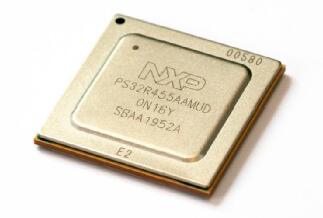

處于汽車半導體技術前沿的NXP，近日在CES上共發布了兩款面向L2+至L5自動駕駛應用的4D成像雷達處理器S32R41和S32R45。據悉，這兩款芯片具備6個角度、360°環繞視角的數據處理能力。其中這兩款芯片均采用的是16nm工藝，目前已進入投產階段，按計劃預計在今年上半年實現首批產品的交付。

圖源：NXP

據NXP官網的預測顯示，預計到2030年，將會有接近半數的汽車產能均為L2+自動駕駛汽車。NXP也預見了未來L2+這一細分賽道龐大的市場，專為L2+自動駕駛應用量身打造了一款更具優勢的4D成像雷達處理器S32R41。該處理器通過超高分辨率算法，可以很好地對六個方位角、360°環繞檢測的大量數據進行處理，通過專用芯片搶占L2 +細分市場。

而S32R45覆蓋的自動駕駛等級應用相較于S32R41更廣，可滿足L2+至L5自動駕駛應用。S32R45采用了4個800 MHz的Arm Cortex-A53 和3個400 MHzArm®Cortex®-M7內核的32位汽車?yán)走_(dá)微處理器單元（MPU），通過高性能的MPU可以很好地為高分辨率的遠程探測雷達提供高分辨率的成像功能。

S32R41和S32R45均采用了通用的軟件開發架構，以及高性能硬件安全引擎、支持OTA 更新、符合最新網絡安全標準。

安智杰4D成像毫米波雷達

安智杰于去年12月正式上線了新一代的4D成像毫米波雷達FR58L，憑借著過硬的技術優勢，其新上線的4D成像毫米波雷達具有精準的信號采集能力和目標識別能力，能夠?yàn)橹悄艹鲂芯珳?zhǔn)賦能，推動了自動駕駛的發展。

據悉，安智杰新一代的4D毫米波雷達采用的是硅基的COMS射頻前端芯片，在信號處理方面采用的是FPGA作為雷達信號源的高速處理中心。為提高數據處理的運算能力，安智杰還加高了容量的高速緩存，通過高計算帶寬、高容量存儲和高容量帶寬提升系統的算力。

在數據傳輸方面，采用了高傳輸速率的多通道CAN-FD作為通信接口，進一步提升雷達數據的傳輸速率，增強4D毫米波雷達的數據采集精度，為L3提供更準確的環境感知信息作為支撐。

同時，F(xiàn)R58L還在5個技術層面實現了新的突破，分別為：陣列綜合技術、恒虛警技術、超分技術、目標追蹤技術以及AI技術。陣列綜合技術主要就是通過提高動態范圍降低普遍存在高虛警和弱目標淹沒的問題；恒虛警技技術主要是通過安智杰獨有的恒虛警檢測算法，提升雷達在密集型應用場景中的檢測能力；超分技術是通過子空間擬合類算法將孔徑的角度分辨能力提升至原有的4至6倍，再通過信號源估計算法加以輔助實現的；目標追蹤技術主要是通過引入多普勒觀測的IMM-JIPDA與UKF技術，剔除航跡預選波門中的雜波觀測，修正航跡質量以改進真實目標與虛假航跡的甄別；AI技術主要就是為了提升4D毫米波雷達的多場景適應能力。

圖源：安智杰

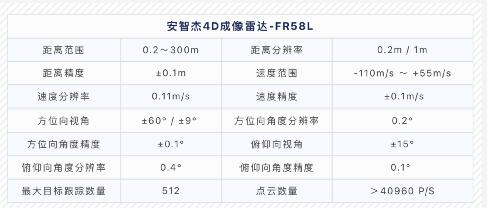

上圖為FR58L的詳細參數，其中FR58L的探測范圍覆蓋了0.2m~300m，0.2m的近距離探測能力能夠有效地降低因視線問題造成的盲區，進一步提升行車安全。同時大于40960 P/S的點云數量能夠很好地將毫米波雷達探測到的目標輪廓成像得更為清晰，有利于為自動駕駛提供更高精度的定位、地圖實時構建與可通行空間估測等自動駕駛功能，進而提升車輛對周圍環境的感知性能。

結語

4D成像毫米波雷達高精度的目標偵測、追蹤以及可通行空間評估、車輛定位和實時地圖構建等功能無論在成本還是其他方面都不輸傳統的攝像頭、毫米波雷達、紅外成像等傳感器，甚至可以與目前備受看好的激光雷達一比高低。在傳統雷達向激光雷達過渡階段，4D成像毫米波雷達有望挑起汽車自動駕駛的大梁。
