隨著社會的快速發展， 電氣設備數量逐漸增多，其種類也越來越多樣化。在電力系統、冶金、石化、制造業、軌道交通等行業中都配備有大量的高壓電氣設備，如開關、電纜、架空線、變壓器、GIS等。高壓電力設備為電力的運行以及穩定性提供了很大的保障，但同時也存在著很多的危險。

高壓電氣設備由于長時間與空氣、水分、土壤等發生接觸，絕緣層容易受到腐蝕，出現絕緣老化現象，在物理和化學效應下，出現局部放電現象。每一次局部放電對絕緣介質都會造成一定影響，使絕緣強度下降。進而造成高壓電力設備絕緣損壞，甚至會造成人安全隱患。一旦檢修人員專業性不強，極有可能出現操作不當進而引發設備損壞，或者人員傷亡事故。

由此可見，對局部放電故障點進行檢測和排查，有重要意義！

在高壓電氣設備運行維護過程中，對局部放電故障點進行排查和檢測，及時發現絕緣的受損情況，是一項重要工作。因此，有必要對其具體檢測方法進行研究，提高局部放電檢測效率和檢測結果的準確性，加強對人員安全的保護措施。

傳統的局部放電檢測工具是使用超聲波局部放電檢測儀（簡稱為超聲波局放儀）。但由于高壓電氣設備很多，發生局部放電情況的可能位置也很多，而超聲波局放儀用聽聲音或看分貝值的方式進行檢測，只能對少量可疑點進行局部放電確認，而無法進行快速大面積排查。

某變電站的高壓電氣設備局部放電，新型工具助力！

某變電站的高壓電氣設備局部放電，使用原有的檢測方法已經無法快速有效排查故障點。為此，工作人員采用了 Fluke ii910 聲學成像儀進行檢測。

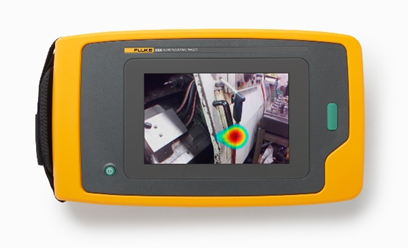

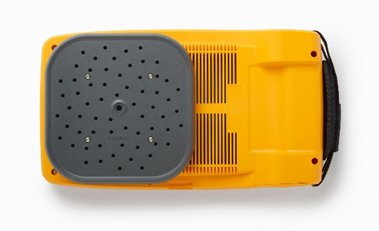

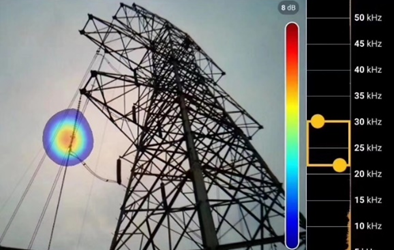

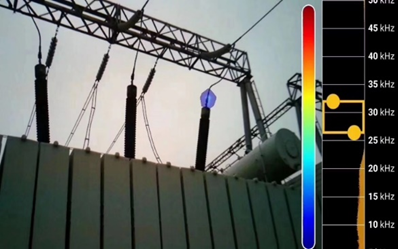

II910聲學成像儀通過背部的數字麥克風的聲壓傳感器陣列檢測局部放電產生的超聲波信號，并將檢測到的局放點直觀顯示在屏幕上，能夠清晰地反映出局部放電的位置。

最重要的是，聲學成像儀還能有效屏蔽現場的噪聲干擾。變電站在運行時有很多聲音，包括靜電、電磁引起的振動聲、設備內部局部放電聲、變壓器共振聲、油泵、風扇等運行聲等，但這些聲源屬于人耳可聽見的聲波，頻段在20kHz以下，而局部放電故障檢測的頻段處于超聲波范圍，兩者是互不干擾的。

那么，僅僅是檢測到局部放電，就夠了嗎？

引起局部放電活動的故障原因有很多，包括電暈、內部空隙、接觸不良等等。不同的故障類型與局部放電的嚴重程度密切相關。如果僅僅是檢測到局部放電，而不明白其背后的成因，就無法有針對性的對電氣設備進行高效運維和風險評估。目前，PRPD圖譜是理解和分析局部放電類型最為有效的工具。

什么是PRPD（相位相關局放圖譜）圖譜？

PRPD圖譜是描述局部放電詳細參數的二維點陣圖，包括每個放電事件的幅值（Y軸）和它們的相位角（X軸）。PRPD圖譜直觀地說明了相對于一個交流周期360度的局部放電活動。

對于不同電氣設備的不同故障類型而言，其生成的PRPD圖譜形狀來說都是獨一無二的。通過分析PRPD圖譜，我們可以確定引起局部放電的缺陷類型和嚴重程度。

在國家電網的《局部放電超聲波檢測儀技術規范》中，更是將PRPD圖譜列為局部放電檢測的必要分析工具。由此可見PRPD圖譜的重要性！

左右滑動，查看常見故障類型的PRPD圖譜

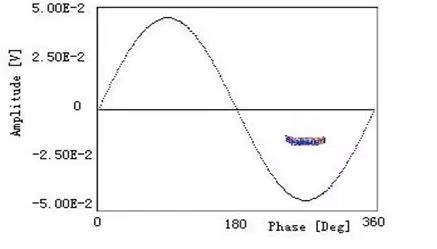

電暈放電

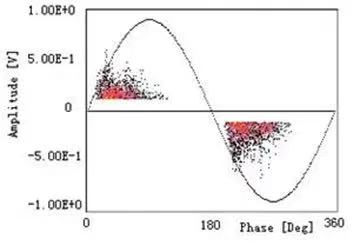

內部放電

沿面放電

全新升級PDQ?：為局部放電檢測帶來升級體驗

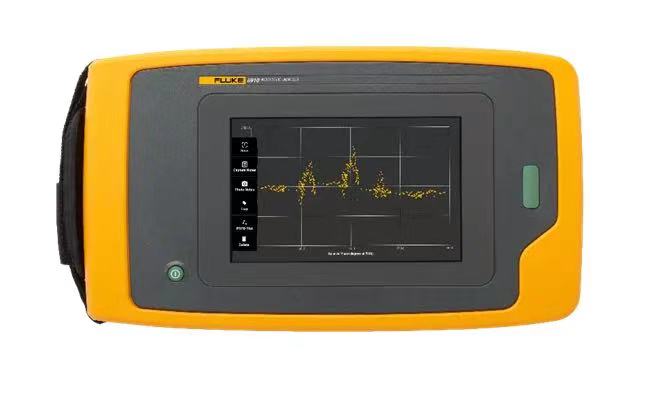

針對II910聲學成像儀，福祿克在全新的固件版本中引入了升級的 PDQ? （局部放電檢測）模式。使用者能夠在設備端實時顯示局部放電類型分類以及局部放電相位圖譜（PRPD），也可以創建 PRPD 圖像并導出。無論是離線還是在線環境，全新的PDQ? 模式都可以幫您輕松處理各類局放問題，讓復雜問題變得簡單，讓隱藏問題變得顯而易見。

此外，全新升級的II910聲學成像儀提供了更加豐富的“多功能”特性，在檢測及分析局部放電故障的同時，還能同時排查傳送系統的機械軸承故障，以及氣體泄漏問題。
