紅外技術在電力行業具有廣泛的應用，巨哥科技具有長期的技術和行業積累，從探測器芯片到光電系統到軟件算法均自主開發，產品測溫準確，可靠性高，為變電、配電、輸電各個環節提供成熟的解決方案。

一：變電

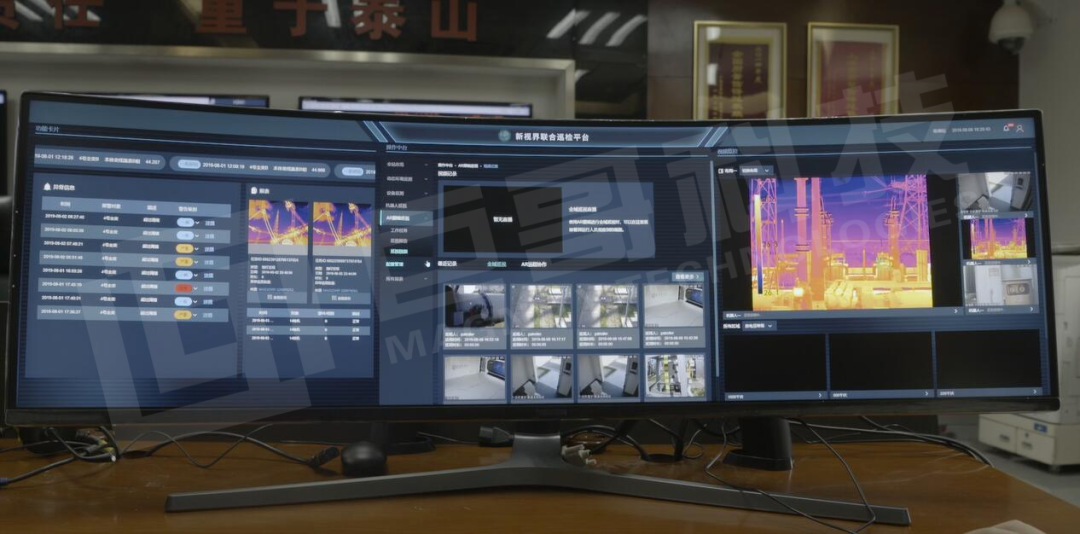

上海特高壓變電站聯合巡檢項目

01 在線監測

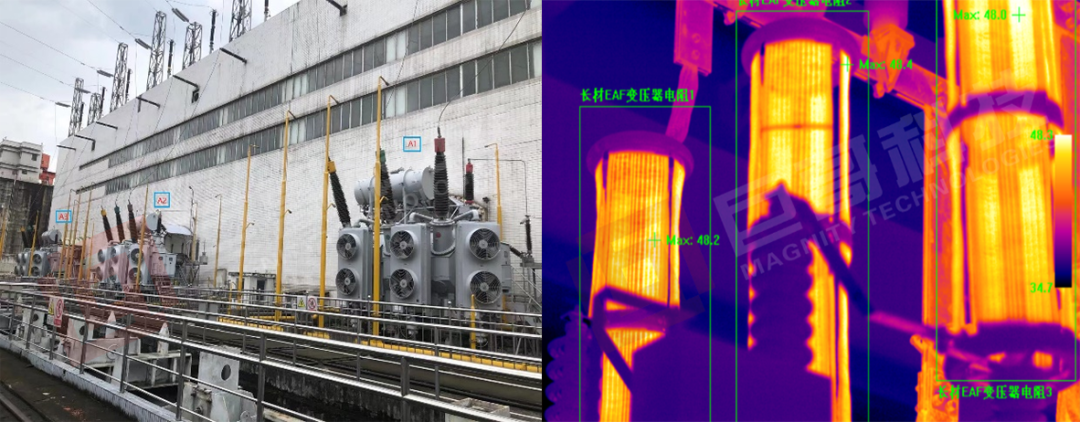

針對主變回路變壓器本體、電壓互感器、套管、線夾等關鍵部位，可布設高分辨率熱像儀雙光云臺，設置預置位進行自動巡檢，實現全局監控，滿足可靠性和實時性的同時保證在高溫等惡劣環境下準確測溫。用預置位和區域控制可實現各組件的精確測溫和報警。

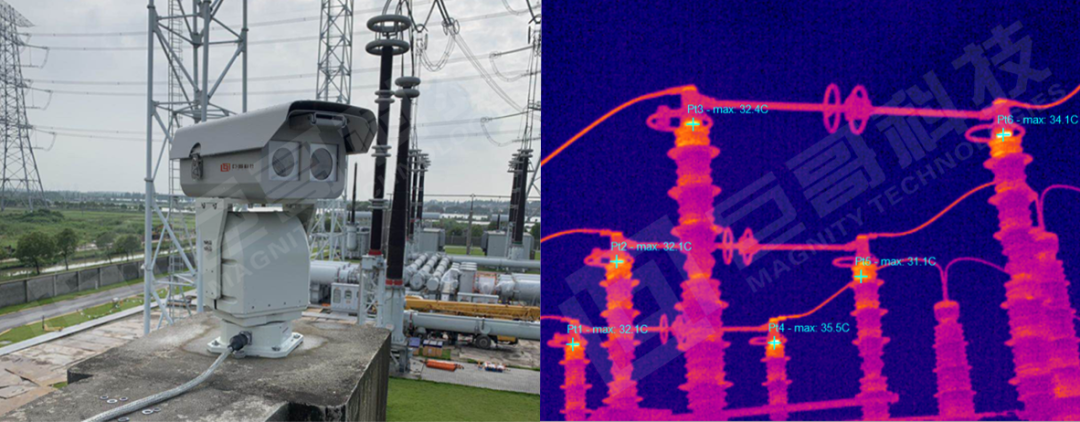

高分辨率熱像儀雙光云臺自動巡檢

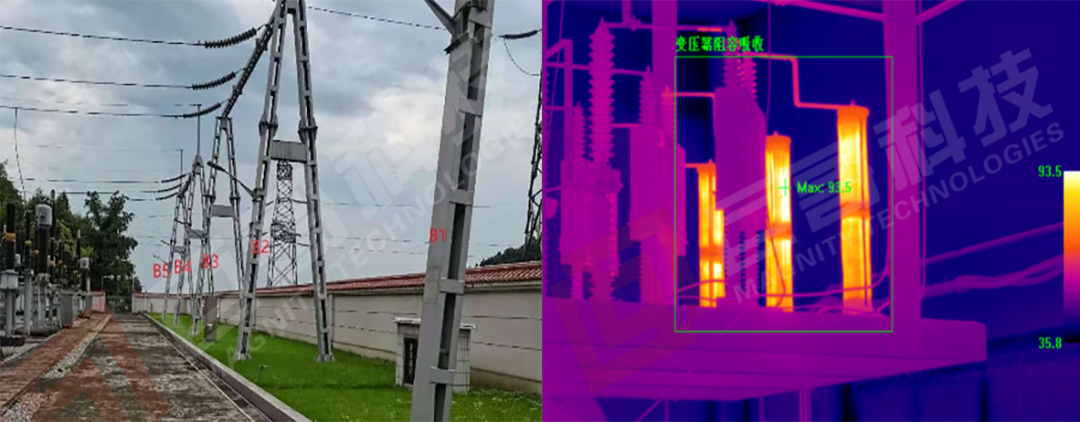

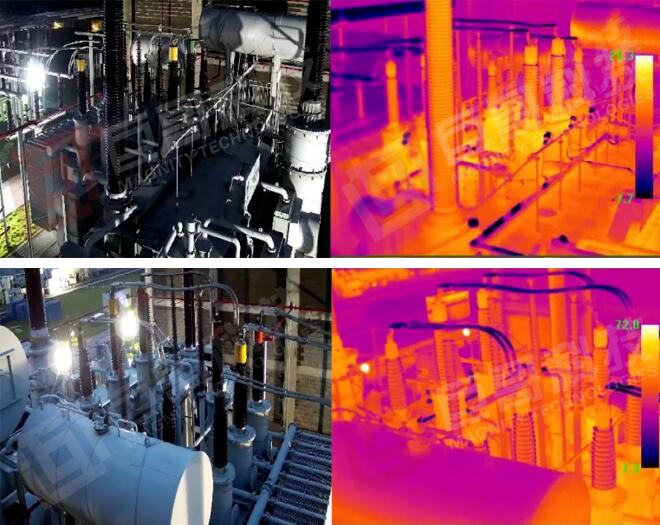

高壓套管及引線布置點及紅外圖

開關站設備布置點

根據安裝場景需求，也可采用紅外與可見光二合一的球機，高清成像、測溫精準，前端具有AI智能，可進行智能識別、遠程診斷，適合室內自動巡檢和重點設備的高細節監控。

球機自動巡檢

02 移動巡檢

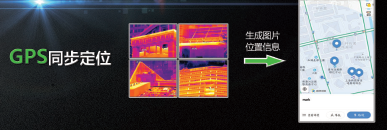

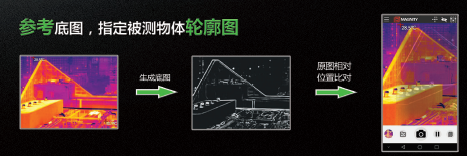

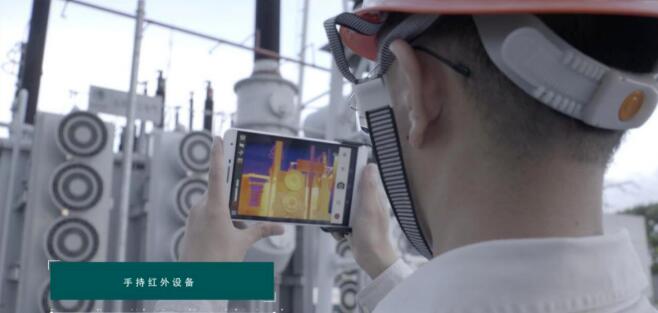

為運檢人員配備的移動端熱像儀可通過背夾方便地連接手機，對設備進行定期巡檢和狀態確認。配套的手機端應用軟件擁有為巡檢任務專門定制的功能，如導入任務列表、自動命名圖片、獲取拍攝點GPS信息等，還可設置底圖，規范操作人員獲取正確的熱像圖?，F(xiàn)場抓取的紅外圖像可輕松同步到云端，進行數據管理和分析、故障診斷、報表生成等。

手機App

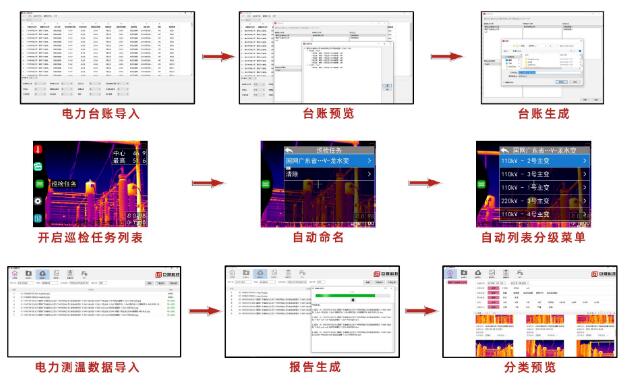

電力臺賬系統軟件

03 機器人巡檢

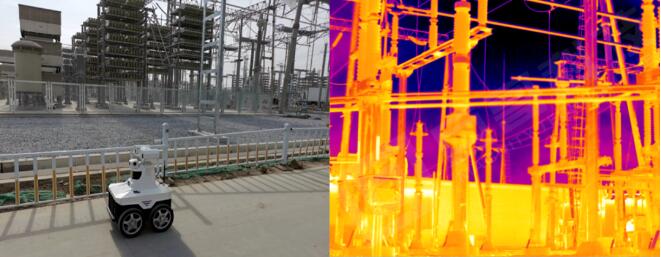

變電站室外巡檢機器人由移動載體、通信設備和檢測設備等組成，采用遙控或全自主運行模式，可實現自主導航、自動記錄、智能識別、遠程遙控，實現變電站全覆蓋巡檢。巨哥科技長期為多個機器人合作伙伴提供熱像儀，獲取精確的電力設備溫度數據，有上千臺設備分布于全國各地變電站穩定運行。

變電站巡檢

04 短期定點監測

除以上定點監測和移動式巡檢外，針對有潛在隱患的部位，或在高負載時段，有時需要臨時增加固定監測點，對該部位進行幾天或幾周的連續監測。為方便臨時部署，巨哥科技的便攜式無線定點監測系統RS系列由電池供電、4G無線傳輸，小巧輕便，可以手提至任意地點并調整仰角，也可配套三腳架安裝，防水等級IP67，可長期放置監測。

RS系列便攜式無線定點監測型熱像儀

05 SF6泄漏檢測

六氟化硫（SF6）作為滅弧介質和絕緣介質廣泛應用于高壓大容量電力系統的斷路器中。SF6氣體在常溫、常壓下無毒、無色、無味，但在電暈、火花及電弧放電的作用下，會產生多種有毒有害氣體，對環境造成影響。巨哥科技的GAS31在線式和GAS41手持式氣體泄漏成像儀實現了低功耗、小體積、輕重量、低成本，可快速檢測氣體泄漏位置，避免事故的發生。GAS31還可集成于機器人使用。

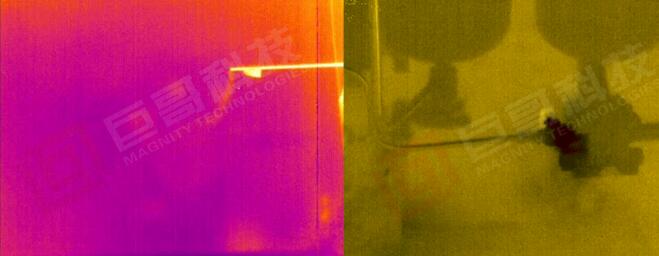

氣體泄漏檢測成像圖

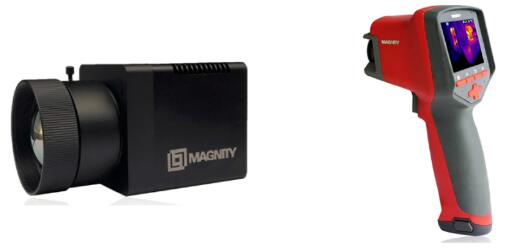

SF6泄漏檢測型熱像儀

06 控制箱監控

控制箱內集成了很多刀閘和保護電路，容易產生過熱，需要實時監控?？刂葡鋬?nèi)空間狹小，監控區域大，布線不便。MAG15支持POE供電，配備廣角魚眼紅外鏡頭，還帶有可見光相機和LED照明，可同時輸出控制柜內圖像。支持WIFI傳輸，通過站內WIFI路由器連接到物聯網內，省卻在空間受限的控制柜內的布線操作，是專為控制柜監測設計的高性?xún)r(jià)比熱像儀。

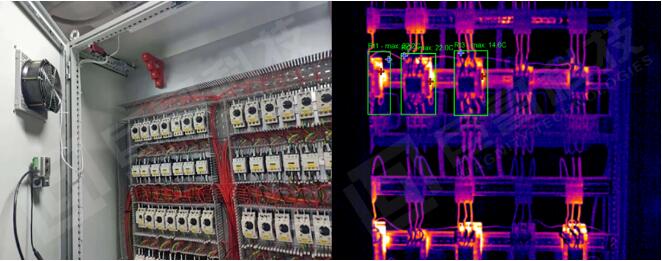

控制箱內溫度監控

07 換流閥廳

換流閥廳作為換流站布置換流閥及有關設備的主要建筑物，通過熱像儀對閥廳內設備進行持續監控，保證廳內絕緣部件不出現凝露及過熱現象?？煽毓钃Q流閥在換流站中承擔交-直流轉換功能，是換流站的核心設備，巨哥科技的熱像儀測溫監控系統有效保障了閥體的正常工作。

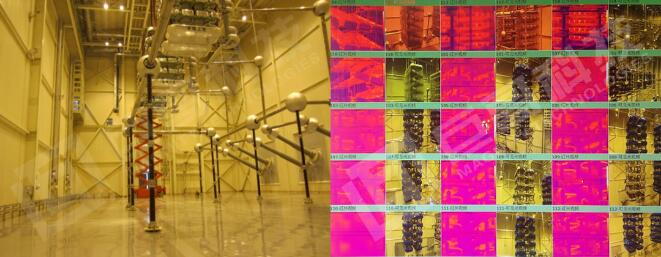

宜賓特高壓直流輸電換流站項目

二：配電

01 配電柜檢測

為保證配電柜的安全穩定運行，防止觸頭和排線因過熱、短路、老化等造成重大事故，可在柜內安裝熱像儀進行不間斷的監控。巨哥科技的紅外和可見雙光熱像儀MAG15專為配電柜內固定安裝設計，小巧輕薄，易于安裝，配備廣角鏡頭，并自帶LED照明。對于尺寸較大的開關柜，很難做到全區域覆蓋，巨哥科技專門設計了一套采用載板與探頭分離方案，一個HUB可搭載6個（可拓展）160×120像素紅外探頭，可根據現場環境靈活配置探頭數量，實現柜內多區域或全區域覆蓋。

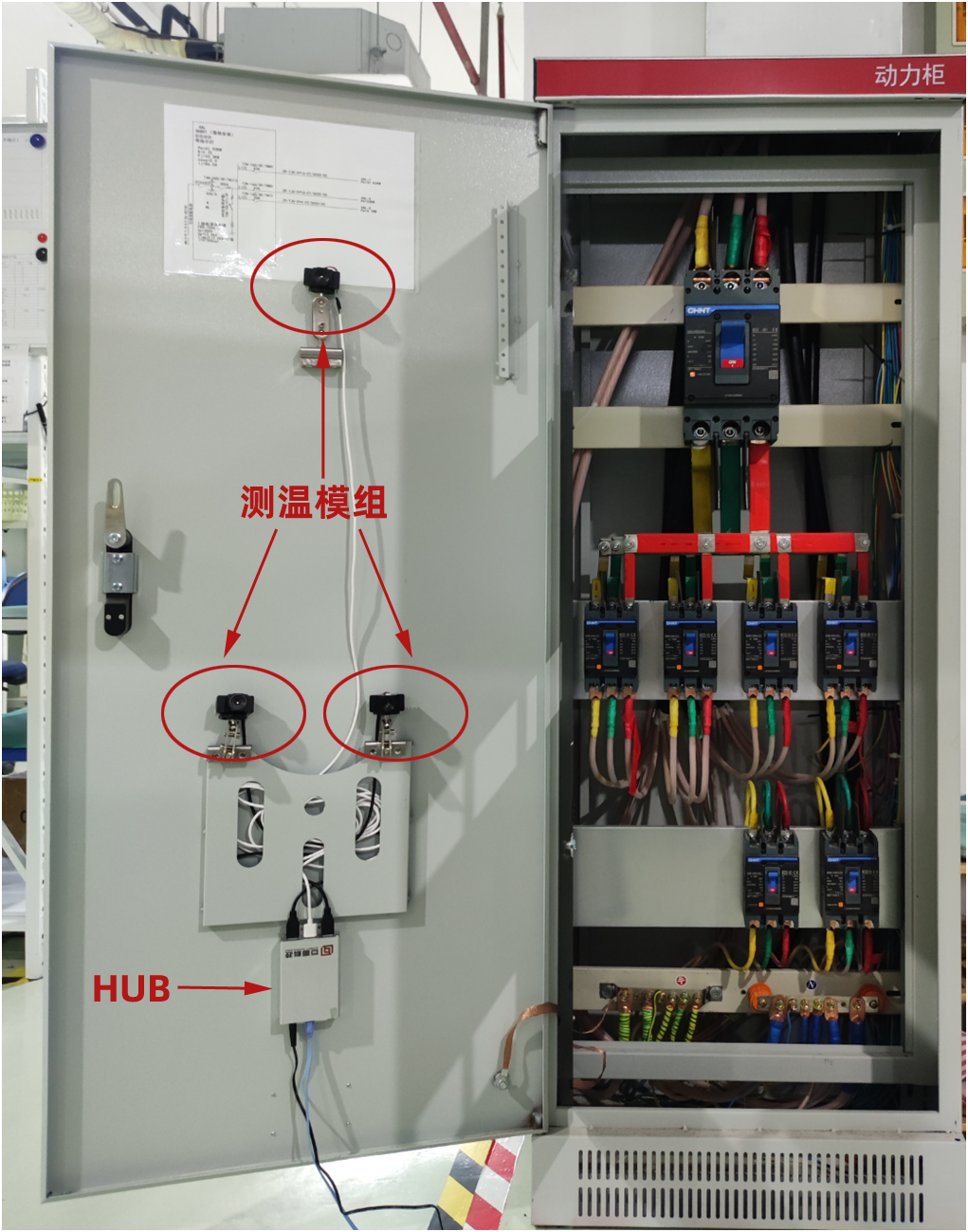

MAG-HUB多探頭全覆蓋方案

02 軌道機器人巡檢

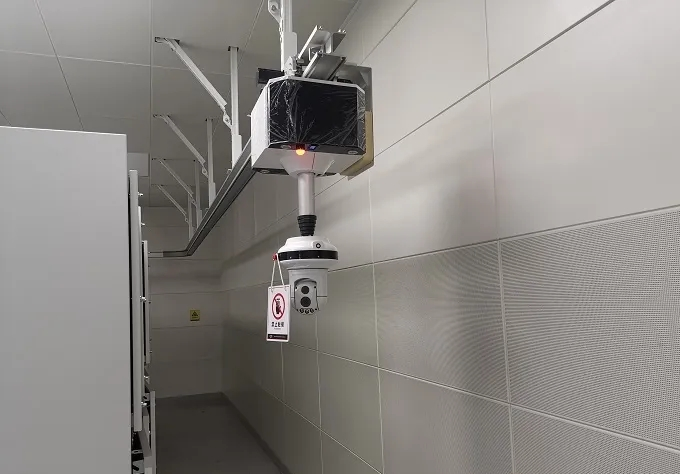

在配電房安裝的軌道機器人搭載紅外熱像儀，可對機房設備進行整體的溫度監測，并采用系統分析、溫差對比、歷史趨勢分析等手段，實現對設備熱缺陷的判別和自動報警。巨哥科技長期為多個軌道機器人合作伙伴提供熱像儀，以獲得精確的溫度數據。

03 手持巡檢

配電房的定期人工巡檢有利于進一步排除安全隱患。運檢人員使用手持式紅外熱像儀能全方位檢測配電設備，發現異常及時處理。巨哥科技提供高清晰度手持熱像儀和高性?xún)r(jià)比手機熱像儀兩種方案。

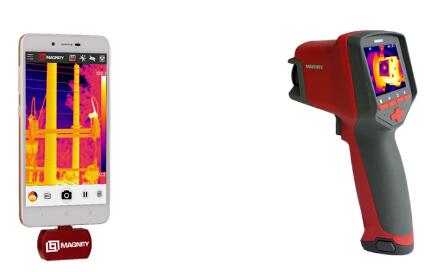

左：手機熱像儀 右：手持式熱像儀

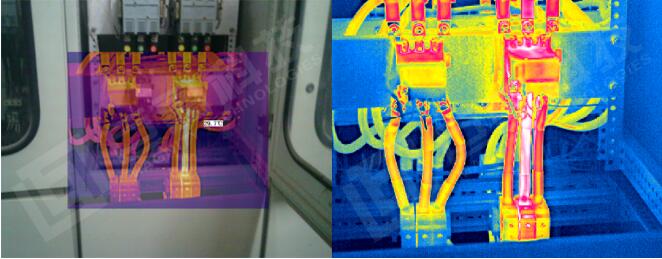

配電柜檢測

三：輸電

01 無人機巡檢

傳統輸電線路巡檢大多依賴運維人員手持儀器排查故障，根據經驗判斷潛在隱患，極易產生漏檢。很多輸電線路位處人煙稀少的地區，人力運檢難度更大。用無人機搭載巨哥科技的熱像儀和高清相機一體機，規劃好飛行路線即可對輸電線路進行自動巡檢，快速獲取圖像和溫度數據并實時回傳。結合圖像分析和智能診斷系統進行故障分析，可精準判別線路故障。

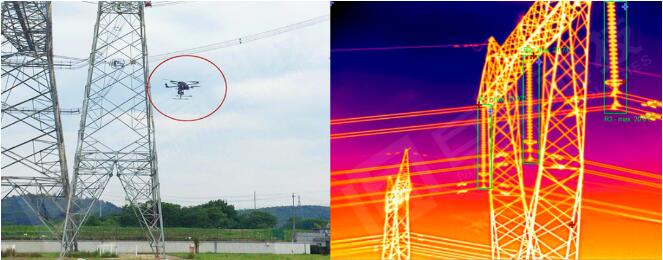

無人機輸電線路巡檢

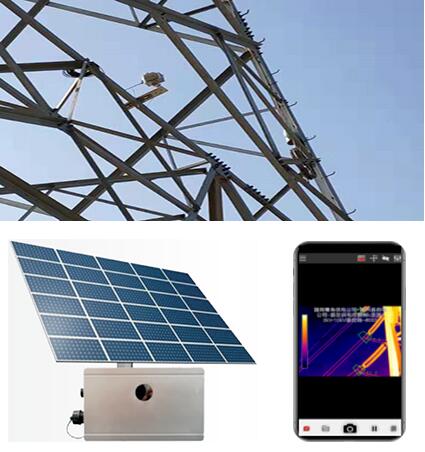

02 鐵塔監控

巨哥科技提供戶外自供電的無線紅外監測系統，安裝在鐵塔上用于輸電線路的監控。該系統包含電源模塊、紅外熱像儀、無線數據傳輸、云端數據管理和客戶端App。電源模塊采用太陽能電池板或風能發電，蓄電池存儲。紅外熱成像模塊采用低功耗熱像儀，帶有休眠功能，以節省功耗。無線數據傳輸模塊采用4G移動網絡技術對數據進行傳輸，將數據發送到專用網絡或移動互聯網。巨哥科技提供手機App，可隨時隨地獲取實時現場數據。

03 感應取電

通過感應取電技術，可從交流輸電線路上直接獲得供電，安全可靠，不受天氣影響。感應取電模塊中集成熱像儀和高清相機，安裝在輸電線上，可對輸電線路進行長期不間斷的監控。該方案采用前置AI芯片，解決了實時感知、邊緣計算、分析預警，并通過4G/5G或無線接力實現通訊。巨哥科技專門設計了小巧低功耗的熱像儀模塊，可緊湊集成進感應取電監控系統，實現輸電線路的多維度傳感器物聯網監控方案。

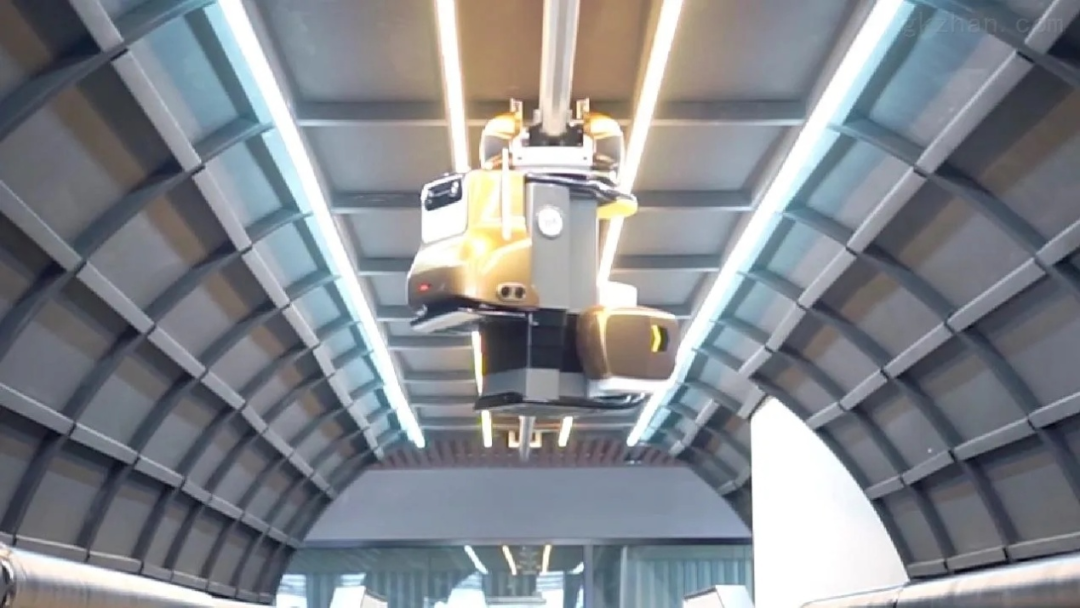

04 隧道線路

地下輸電線路是將導線敷設在地下以傳輸電能的線路。在城市居民區或須跨越河流、海峽等架設架空輸電線路有困難的地區，多采用地下輸電線路。采用隧道巡檢機器人搭載熱像儀進行檢測，可以提升對地下管線工作環境感知及故障預警，提升隧道線路運行的可靠性。
