油罐是石化廠重要的儲存設備，油罐中存放的往往是一些極其易燃、易爆的原料。此外，由于石化廠的環境相對惡劣，油罐不可避免地會出現腐蝕、泄露等情況，如果人工監測不到位，可能會給企業帶來巨大損失，甚至造成人員傷亡。
油罐區的在線式紅外防火監測系統，替代了傳統的人工可見光監測方式，實現了油罐的實時動態監測，準確預警、及時報警，防范于未“燃”。
一、紅外在油罐的具體應用
FOTRIC 紅外防火監測系統在油罐上的應用，主要有以下四種：油罐防火監測、油罐的液位監測、罐體的溫度檢測以及查看油罐是否存在沉積。
1、油罐防火監測
▲FOTRIC 在線式紅外熱像儀遠距離監測油罐
想要檢測露天油罐在陽光下的溫度是否安全，F(xiàn)OTRIC在線式熱像儀，可以7×24小時全天候監測油區的溫度變化情況，當溫度出現異常升高時，可第一時間預警，通知工作人員，有效實現災前人工干預，防止火災發生。
2、監測儲油罐液位
▲FOTRIC 在線式紅外熱像儀清晰呈現油罐液位
油罐的液位過高，可能導致溢油，液位過低則會影響企業的生產效率。
液位儀失靈可能導致生產中斷或溢出等生產和安全事故，F(xiàn)OTRIC 在線式紅外監測系統，可直觀確定儲罐內液位線的位置，遠距離對儲罐進行監測，保障安全生產，同時方便檢測出存儲容量有明顯偏差的罐體，減少潛在的隱患。
3、檢測罐體溫度分布
▲FOTRIC 在線式紅外熱像儀對罐體進行溫度檢測
如上圖，紅外熱像儀檢測到罐體溫度場分布較為均衡，表示儲油罐正處于相對正常的運行狀態。如果罐體某部位出現明顯的溫度過高或過低，則表示需要進行預防性維護。
4、罐內沉積物檢測
▲FOTRIC 在線式紅外熱像儀檢測罐內沉積物
當油罐內存在沉積物時，會影響到整個儲存空間，給用戶帶來一定的損失，所以需要定期對罐內的沉積物進行清掃。使用FOTRIC 熱像儀可以直觀查看保溫層的儲罐內是否存在沉積，及時處理，降低損耗。
二、方案介紹

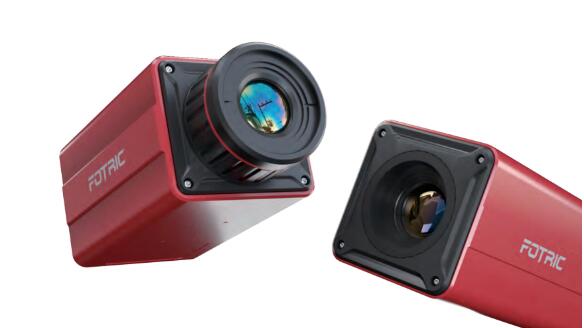

FOTRIC 600C系列測溫型在線熱像儀，可連續、自動、非接觸地采集油罐溫度，7×24小時監測油罐的工作狀態，搭載TrendIR管理系統，方便用戶快捷、方便地搭建完整的熱像監測系統。
紅外在線監測系統的主要功能：
全天候監控系統
只需數個探頭，就能完成整個油罐區的實時防火監控，在監控過程中無需接觸，無論是安裝還是日常維護，都十分方便。
監控系統對油罐進行7×24小時的全天候狀態監測，實時顯示油罐的液位熱像圖和溫度數據，便于及時發現異常，查看泄漏點。
自動報警系統
系統可內定義不同的報警閾值和等級，通過不同的報警方式，提醒工作人員對隱患發生的緊急程度、發展態勢和可能造成的危險程度作出準確的評估，快速有效處理，避免故障擴大。
此外，針對不同等級的報警事件，系統會進行自動存儲，并抓拍當時的全輻射熱像視頻圖像，以便客戶后續進行分析。

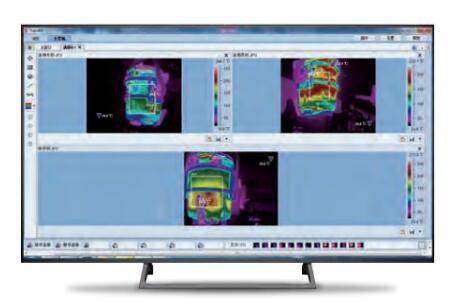

設備狀態監控軟件
TrendIR 是集系統管理、配置、控制、智能巡航、智能報警、智能采集、分析等功能為一體的強大軟件，方便用戶和集成商快捷搭建完整的熱像監測系統，基于FOTRIC授權的許可證書，可靈活選擇接入的FOTRIC 在線測溫型熱成像的數量。
TrendIR 支持不同預置位配置不同的監測模板和報警屬性，靈活配置大大降低了誤報和漏檢的風險。
三、方案優勢
1、精準測溫，高清成像
最高紅外分辨率可達640*480，最高測溫量程可達－20℃~2000℃，全量程測溫精度為±2℃，＜30mk的最高熱靈敏度，能精準檢測細小溫差。
2、自動采集數據，釋放人力資源
支持時間觸發、溫度觸發和外部I/O觸發三種數據自動采集模式，便于數據的準確記錄和采集。
3、開放硬件，更多選擇
支持640*480、384*288、320*240和160*120等多種分辨率，支持25°×18.7°、50°×37.5°、12°×8.9°、7°×5.2°等多種鏡頭角度，可選TrendIR、AnalyzIR等自主開發的專業軟件，滿足不同應用場景的需求。
FOTRIC 600C系列測溫型在線熱成像，既可用于儲油罐等關鍵設備的工作狀態監測，也是制造業、品質監控、實驗研究等行業的溫度采集傳感器，現已成為眾多行業用戶的全新選擇。
