合肥南交通樞紐地處合肥市包河區，位于包河大道以西，宿松路以東，南廣場位于高速公路以南繁華大道以北，北廣場臨龍川路。這是一座集鐵路、城市軌道、城市道路交通換乘功能于一體的現代化大型交通樞紐。最高聚集人數2萬人，2020年、2030年高峰小時客流量分別為5 200人/h和9 500人/h。

合肥南交通樞紐主體建筑含地下一層，地上二層，主體建筑總高度38.05 m，規模超過1.8×105m2。地下一層為城市軌道交通合肥南地鐵站，地面層包括城市道路公共交通及鐵路車站出站廳，地上二層為高鐵合肥南站。

3.2  研究案例分析

對系統的研究結合工程設計的實際情況，在合肥南交通樞紐初步采用了本文介紹的系統方案。

首先確定系統覆蓋范圍應涵蓋整個交通樞紐，根據合肥南高鐵站建筑設計圖，了解到地上二層空間較為空曠，無線電信號傳輸過程中遮擋物較少，信號衰減程度較?。坏孛鎸涌臻g較為空曠，信號傳輸問題不大；地下一層各個軌道間遮擋物如支柱樓梯馬道較多，信號衰減較為嚴重。架設一根天線于地上二層的中部偏北，用于二層及地面層偏北區域，又架設兩根天線于地面層和地下一層中部，信號的覆蓋可以滿足全站內的使用。實際電測數據如表1所示：

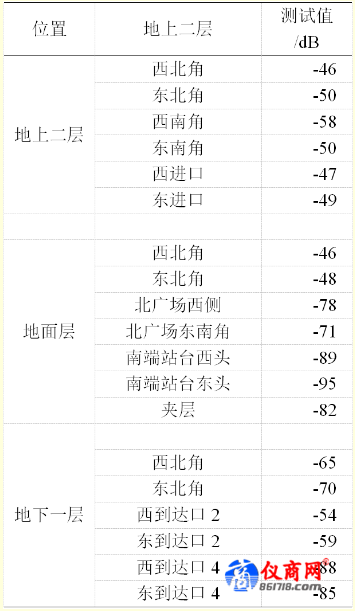

表1    合肥南交通樞紐實際電測數據表

注：-100 dB以下信號均為合格，數字越小表示信號越強。

為了方便合肥南樞紐的本地維護，該系統中心設在合肥南的鐵路客運主機房內。主要中心設備有：兩臺基站控制器、一個外置雙工器、一個二合一合路器、一個一分二分路器、一臺通信服務器、一臺語音網關、一套模數轉換設備及吸盤天線等。另外，樞紐綜合控制室架設一套有線調度臺，并給客運人員配備了數字便攜臺?；究刂破魈峁┝?信道的無線通信容量，通過雙工器、合路器、分路器連接天饋，給交通樞紐提供了無盲區覆蓋。通信服務器運行系統管理、中心控制和錄音服務的軟件，并通過接口服務器獲取實時的到發信息，并經信道機無線發送到便攜臺上進行顯示。目前已經接入了高鐵列車到發數據、軌道交通運行數據、公交運行數據，并初步實現了數據的共享與交互?？紤]到各行業管理權限及安全責任的劃分，數據之間的融合還需要進一步完善。

合肥南交通樞紐根據用戶的實際需求設置了一套模數轉換設備，雖然本系統為基于DMR的全數字無線系統，但由于鐵路、公交系統在使用中還存在大量模擬用戶，城市軌道交通的部分用戶也使用了模擬手持臺，為了滿足這些用戶的需求，保護已經投入的建設成本，并提供向下兼容的系統功能，在工程實際運用中還是設置了一套模數轉換設備。經過數模轉換設備的轉換，數字系統將原有模擬對講作為一個用戶組進行管理，原來的模擬對講設備可以繼續使用，數字系統設備與模擬設備之間可以實現互聯互通，系統實現基本的語音通話功能，但是組呼、全呼、限時通話、呼叫顯示等數字系統功能都不能在模擬用戶和數字用戶之間實現，調度指揮功能也不能在模擬機上完成。該方案的意義在于保留了大量模擬用戶，用于廣泛地支持基本用戶的通信需求，而對于部分優先級別更高，有調度指揮需求的崗位又提供了功能強大，安全高效的數字系統。

合肥南交通樞紐綜合無線系統已經投入使用一年，系統經過了春運、暑運的考驗，目前系統運行情況良好，得到了用戶的肯定。

4  結束語

綜合交通樞紐是整合鐵路、公路、航空、內河航運、海港和運輸管道為一體的海陸空協同樞紐系統。綜合交通樞紐是交通運輸系統的重要組成部分，是連接多種運輸方式，輻射一定區域的客、貨轉運的中心。

本文對多種運輸行業的無線通信方案進行了調研，提出了一種基于DMR技術的綜合交通樞紐無線信息系統解決方案。系統采用全數字化技術，在實現基本的無線語音通話功能的基礎上，提供了多種豐富的語音業務功能，同時可以通過接口獲取各交通行業的運輸信息，為綜合交通樞紐的運輸組織提供了良好的技術支持。本系統基于網絡和信息化實現了對各種運輸方式的一體化管理，完成了運輸服務全過程，提高了運輸效率，降低了運輸成本，節約了資源，實現了交通樞紐的可持續發展。
