我們知道在房屋裝修時，不慎打漏地暖盤管的事情屢見不鮮。多年來，中國水地暖行業地暖盤管漏水檢修一直存在的痛點是無法準確定位漏水點的位置。
其實，要解決這個問題并不難，只需要要一款FLIR ONE PRO手機紅外熱像儀。其搭載的VividIR?熱圖像處理技術，能夠看到更多細節，無論是在檢查配電板、排查暖通空調（HVAC）問題或是精確定位漏水點，都讓您第一時間發現問題。
下面通過一個案例為您介紹FLIR ONE PRO手機紅外熱像儀的專業功能。
某小區開發商的地暖是統一安裝的，從去年冬天至今漏水已經持續了幾個月，可以看到漏水導致的房屋破壞非常嚴重了，亟待找出漏水原因。

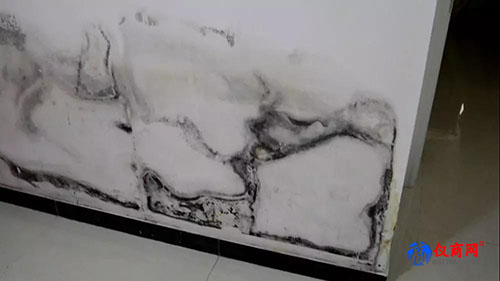

地暖漏水嚴重破壞房屋墻體
未使用紅外熱像儀前，通常行業內的做法是通過給各分管路打壓，經過一段時間內管道內壓力的變化值，判斷該路管道是否有失壓漏水嫌疑。但這種方法最大的問題在于，只能判斷哪一路地暖盤管可能漏水，卻無法準確定位漏水點，這給地暖檢修帶來了非常大的困難。如果盲目開鑿地面尋找漏水點，只會帶來更大的損失。

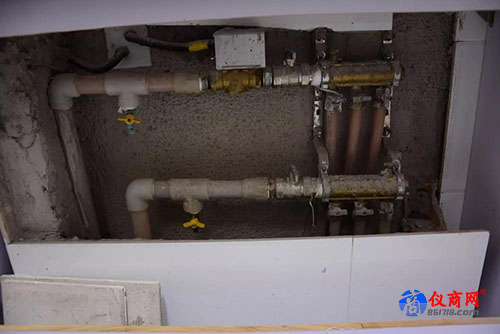

給各分管路打壓，檢測哪一路地暖盤管可能漏水
自從FLIR ONR PRO手機紅外熱像儀應運而生，一切都迎刃而解。整個檢測過程和要點主要概括為下面幾步：
第一步，通過對地暖各分路進行打壓，判斷存在漏水的管道。在現場我們發現，第一路管道施加5公斤壓力后，在30分鐘內只剩下1公斤壓力，屬于明顯的漏水可疑對象，而其他二路并無失壓情況。據此，我們初步判斷第一路地暖盤管存在漏水情況。得出結果后，接下來就需要使用FLIR ONE PRO手機紅外熱像儀查找具體漏水點。
通過各分管路時間段內管道壓力的變化值來判斷是否漏水
第二步，使用紅外熱像儀，需要地暖溫度和環境溫度有一定的溫差。FLIR ONE PRO能夠測量的溫度介于-20°至400°C之間，支持至多三個點測溫和至多六個溫度感興趣區域。由于此時小區已停止供暖，因此，檢測前先使用試壓泵或自吸泵向盤管內注入70度以上熱水，讓地面溫度高于室溫，從而形成溫度差。為了防止高溫?zé)崴茐谋P(pán)管，壓力加到4-5公斤就可以了。

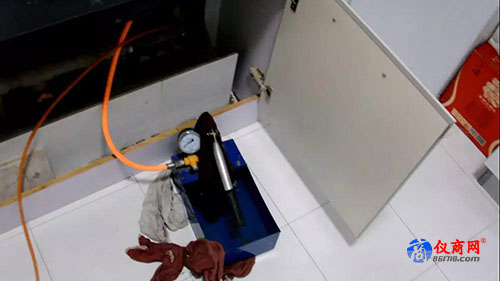

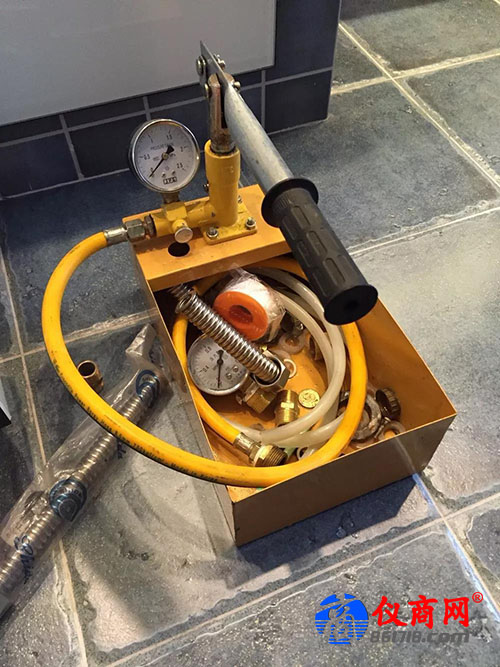

使用試壓泵或者自吸泵向盤管內注入熱水與周?chē)h(huán)境形成溫度差

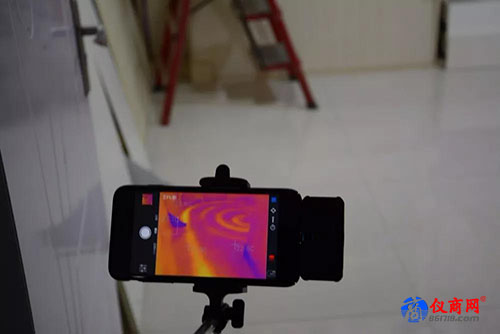

第三步，注入熱水后大約15-30分鐘是使用熱像儀進行檢測的黃金時期。時間太短的話水管內的水還沒有熱，溫度差異不明顯；時間太長的話地面已被充分加熱，溫度差異也不明顯。將FLIR ONE PRO手機紅外熱像儀接入智能手機或平板就可以開始觀測。
注入熱水后大約15-30分鐘開始進行檢測
時間太長，地面已被充分加熱，溫度差異不明顯

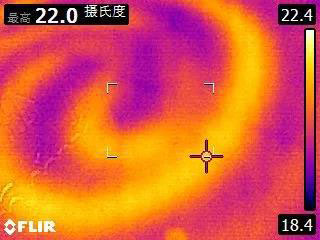

第四步，檢測發現圖中Sp1點溫度高于其他位置，同時該處紅外熱圖成聚集狀態，不是傳統的管路形狀。
檢測顯示Sp1點溫度高于其他位置，且狀態有差異
重點觀測該高溫區的變化情況發現，該高溫區面積逐步擴大，同時觀測到管道壓力逐漸降低，屬于典型的漏水現象。至此，我們已經明確鎖定了盤管漏水點。
著重觀測Sp1高溫區，確定漏水點
確定了漏水點后，業主和地暖維修師傅都非常高興。對于業主來說，縮小了維修面積減少了經濟損失。對于維修師來說，能準確檢修出問題點，減輕了工作量，還提高了工作效率。
怎么樣，如此一款輕巧便攜、適配多種機型的紅外熱像儀是不是很方便實用？無論是工作還是生活中，它都為我們帶來了便利，提高了工作效率也讓生活更安全。
