突出的技術性能，高精度和可靠性——有時儀器有這些仍然是不夠的！ 如果要為一項測量任務找到一個單獨的解決方案，還需要?jiǎng)?chuàng)造力、創新精神和合作伙伴之間的良好合作。 在一個項目中 ， Baumeister Bahnstromanlagen-Energietechnik GmbH 依賴瑞士?jī)x器專家Camille Bauer的一種設備的能力，并將其適應工業客戶的特殊要求。

Baumeister Bahnstromanlagen-Energietechnik GmbH簡介

BaumeisterBahnstromanlagen- Energietechnik GmbH是一家中型公司，專門從事電氣開關設備的建設。該 公 司 位 于 奧 格 斯 堡 附 近 的Konigsbrunn，成立于1952年， 已發展成為15kV范圍內鐵路電力設施的重要供應商，并為能源供應公司和該行業的知名工廠制造商。

Baumeister Bahnstromanlagen-Energietechnik GmbH除其他項目外，計劃、建造、供應和組裝固定裝置和集裝箱內根據客戶規格提供的聚合體負荷試驗設施、單母線和雙母線的中壓開關設備、最高可達4000A的低壓主配電系統、最高可達5000A的變壓器站、供主要操作人員使用的10/20/30k V變壓站、工業和公共交通、保護和警報設施、有無的無功補償設施、換流站、變電站和開關站、耦合點，德國鐵路和公共交通的整流變電站-從一個來源，從規劃到關鍵設施。

GossenMetrawatt-Gruppe(GMC-I)的子公司，CamilleBauer 的變送器 SINEAXCAM，被Baumeister Bahnstromanlagen Energietechnik GmbH用于特殊應用， 并通過外部軟件新編程。 高精度的SINEAXCAM是為配電網絡或工業工廠的測量而設計的。 “其模塊化系統以最佳方式適應個別應用程序和有關信息的要求 。Baumeister Bahnstromanlagen Energietechnik GmbH正好能夠利用這些特性，“GMC的銷售工程師Wilfried Hauzenberger說。

Baumeister Bahnstromanlagen- Energietechnik GmbH收到了一位工業客戶的訂單，要求在很短的時間內實現現有的聚合測試設施的重建和擴展。Baumeister Bahnstromanlagen-Energietechnik Gmb H 的一位高管Jurgen Grader說：“翻新后，測試設施的容量翻了一番。 對待測集料輸出功率的高度精確測量是客戶的一個重要因素?！袄?，如果人們投資于一個輸出為3兆瓦的新總量， 他們想確切地知道承諾的啟動行為、負載接受、最大輸出和過載能力以及頻率穩定性等參數是否得到實際滿足， ”Grader 說。這一點特別重要，如果工廠今后必須在其極限工作的話。

在測試設施調試之前，對測量系統進行了校準。由custo指定的精度必須滿足小于或等于1%的MER。將為今后的日常操作創造一個解決方案， 以測量總共9個輸入電流和8個輸入電壓-分為4個電壓和4個電流的中壓聚合和4個電壓和5個電流的低壓聚合或發電機測試設施的轉換比率，盡可能少的儀器，并可視化這些測量值(3 個電流、直徑電壓、總有功功率、總視在功率、cosphi和頻率)。

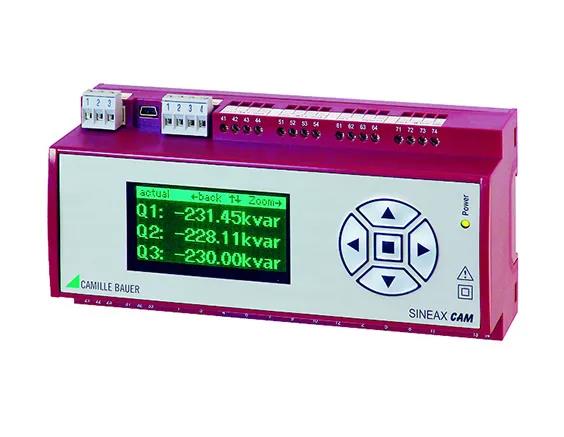

SINEAX CAM

在與客戶密切協商下，銷售工程師Hauzenberger開發了一種替代以前在測試設施的情況-許多不同的儀器和一個機械轉換開關：這些數據應該由SINEAX CAM測量，通過MODBUS轉移到重型PC上，并通過軟件可視化。 此外，SINEAX CAM的編程方式可以將不同的輸入數據顯示在設施的一幅圖像中。由于靈活的投入領域以及SINEAXCAM的可重編程性，有可能實現這些要求。 由于聚集體具有不同的電壓和功率值，從而導致不同的輸入數據，因此變送器必須以改變的輸出對改變的輸入作出反應。在低壓電平上， 四個電壓(400、450、480V和720V通過80V電壓互感器) 和五個電流(400 、 800 、1600、3200、6400A)以1A的變換比到達 ， 在 中 壓 電 平 上 有 四 個 電 壓(4.2kV、6.6kV，通過1A電流互感器，在80V電壓互感器上有 7.2kV 和 11kV) 和四個電流(100、200、400和800A）。

“ 在 Baumeister Bahnstromanlagen-Energietechnik GmbH， 我們現在對SINEAX CAM進行編程，使輸入的變量根據連接的聚合自動轉換為所需的輸出變量。該傳感器由Baumeister Bahnstromanlagen-Energietechnik GmbH開發的測量系統參數化，并不斷地讀取不同電流和電壓互感器的變換比。“測量系統將用于重新編程換能器的完整數據集通過接口轉發到相同的存儲器中，這取決于聚合和要求。

盡管連續切換，換能器是非常精確的 。Grader 和 Hauzenberger 都 表示：“市場上沒有一種工具能夠取得類似的業績。一個不同的解決方案將放棄切換，并使用幾個傳感器和顯示器。 “這會損害準確性。連續自動 重 編 程 保 證 了 更 高 的 精 度 ， “Hauzenberger說。

單獨開發的換能器現在提供了可能性

通過單一儀器測量和顯示變化的電流、電壓和功率值， Garder指出。這確保了所有的值完全一致，并且在任何時候都是可比的。這些值可以圖形顯示、重新計算和驗證?！耙郧埃覀冇胁煌膫鞲衅?，這也意味著10千瓦的差異，”Grader說。

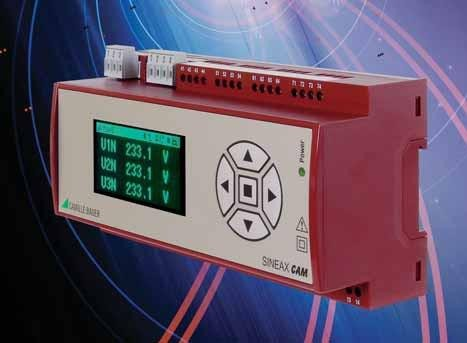

SINEAX CAM——?CAM?代表控制分析和計量——獲得電源的電變量，沒有任何間隙。 可編程采集周期和高掃描速率將儀器提前到具有可變測量間隔的輸入信號的采集(例如。全波對照)，竇性形態改變(例如，相位角控制)或強失真。集成能量計數器測量電源和外部連接設備的值。最小值和最大值正確記錄在時間戳中。電流和電壓的基本精度為0.1。

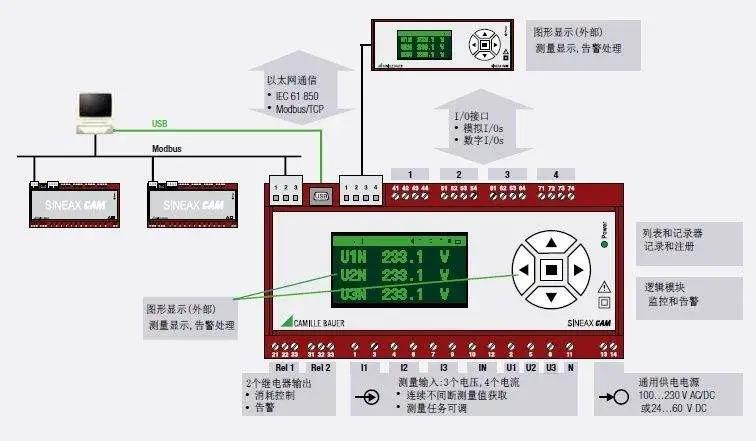

模塊化概念允許用戶單獨適應他們的測量任務：客戶可以將不同的功能分配給四個終端組。模擬和數字輸入和輸出以及110/230V交流高壓輸入可用于電壓監測或同步。此外， CAMPO WER 還配備了USB 和MODBUS 接口，用于連接到PC或更高級別的系統。最佳的I/O接口可以單獨適應所有應用程序和需求。中性點電流測量，兩個繼電器輸出和一個通用的開關模式電源完成了功能。

“我們與我們的客戶一起開發了一種成本效益高的解決方案，它以高度的準確性和靈活的使用來區分自己，”

相對容易的編程也是Baumeister Bahnstromanlagen- Energietechnik GmbH選擇CAM的一個重要因素。Grader：?這使我們能夠?qū)崿F(xiàn)客戶自己的要求?！?

CAMILLE BAUER正在瑞士沃倫進行SINEAXCAM 的 下 一 個 開 發 步 驟 。Baumeister Bahnstromanlagen- Energietechnik Gmb H已經為一個新項目訂購了這些儀器?？焖僖蕴W(wǎng)接口是這一決定的一個決定性方面。

關于德國GMCI高美測儀

高美測儀(天津)科技有限公司于2009年2月在天津高新區注冊成立，是德國GMC-Instruments在中國的子公司，以推廣宣傳GMC-Instruments品牌，技術和產品為己任，并提供本地化的技術支持和服務。GMC-Instruments主要產品包括：

電氣安全/安規測試儀，絕緣/接地測試儀，數字模擬多用表，電能質量分析儀，高精度直流電源，多功能電量表，能源管理系統，測量傳感器/變送器，角位變送器，各種記錄儀等。

德國GMC-InstrumentsGmbH是歐洲著名儀器儀表品牌GMC-Instruments持有者，專業研發制造測試/測量以及工業過程測量控制用儀器、儀表和器件。（作者：羅勇）
