近日，索尼（Sony）宣布將發布兩款用于工業設備的新型短波紅外（SWIR）圖像傳感器：IMX990和IMX991。該新型傳感器能捕獲在可見光和不可見光光譜中的圖像，采用業界最小的5μm像素，尺寸緊湊。

新產品采用了索尼獨創的SenSWIR技術，在銦鎵砷（InGaAs）化合層上形成光電二極管，并通過銅-銅（Cu-Cu）連接硅（Si）層的讀出電路。

SWIR圖像傳感器能夠感應到人眼看不見的波長，支持不同應用領域的相機和測試設備開發，有助于工業設備的多樣化發展。

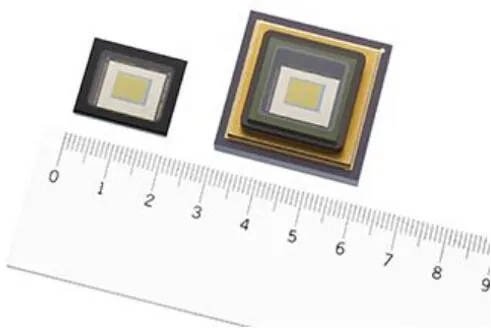

SWIR圖像傳感器：IMX990

左側：陶瓷LGA封裝；右側：內置熱電裝置的陶瓷PGA封裝。

使用傳統的凸塊連接，將接收光源的光電二極管InGaAs層與輸出電路的Si層進行鍵合時，必須確保一定的凸塊間距，要實現比現有CMOS圖像傳感器更小的像素尺寸幾乎不可能，因此實現傳感器微型化困難重重。然而，采用Cu-Cu連接，使得索尼新產品擁有更小的像素間距，即業界最小的5μm像素。從而在保持SXGA（IMX990）、VGA（IMX991）分辨率的同時減小相機尺寸變成可能，且有助于提高測試精度。

索尼獨創的SWIR圖像傳感器技術讓頂層磷化銦（InP）層能吸收四倍的可見光，厚度更薄，因此可以將光傳輸?shù)絀nGaAs層之下，即使在可見光范圍內量子效率也非常高。這種設計可以在0.4μm~1.7μm較寬的波長范圍內成像，從而實現單個攝像頭代替?zhèn)鹘y(tǒng)的多攝像頭，同時完成可見光和短波紅外光的捕獲。

傳統SWIR圖像傳感器通常具有模擬信號輸出功能，但新產品支持?jǐn)?shù)字輸出，可提供與當前工業CMOS圖像傳感器相同的性能。雖然模擬輸出傳感器需要相機的數字轉換電路或其他功能，但是新產品自帶此功能，從而減少了相機開發的步驟，并使多功能相機的開發更加容易。

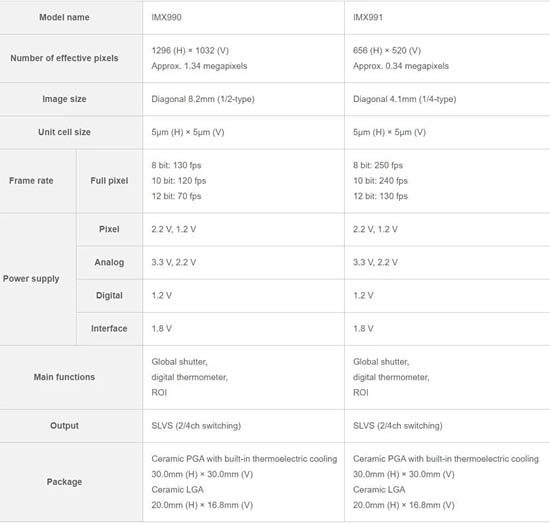

關鍵規格
