如何挑選符合應用的直流電源?
選擇的五大步驟!
直流電源是電子工程師的必備儀器之一，本文將從應用面來說明選擇的方法。
直流電源選擇的五大步驟：
? 選擇的類型
? 是否有遠程控制的需求
? 輸出通道數量
? 輸出范圍
? 特殊功能需求
步驟一 選擇的類型
直流電源依據不同的設計方式具備不同的特點，我們以最常見的七個特點(包含體積、重量、紋波及噪聲、反應速度、效率、共模噪聲電流及成本)來比較這三種設計類型。之所以利用特點來進行比較，是因?yàn)樘攸c(diǎn)用對地方便是優點，特點用錯地方則是缺點。如果您的待測電路是用電池供電的產品，低紋波及噪聲的線性直流電源便是最佳選擇。
表一：各類型直流電源的特點
步驟二 是否有遠程控制的需求
遠程遙控的方式
? 模擬信號控制
? 計算機控制
? 工業控制
計算機控制所需的聯機接口：USB/LAN/RS-232/RS-485/GPIB。
界面的考慮如下：
? 通訊速度
? 聯機長度
? 聯機數量
? 成本
工業控制的接口：ModBus/ProfiBus/ProfitNet/DeviceNet/CAN
步驟三 輸出通道數量
直流電源的通道輸出具有單通道輸出或多通道輸出。

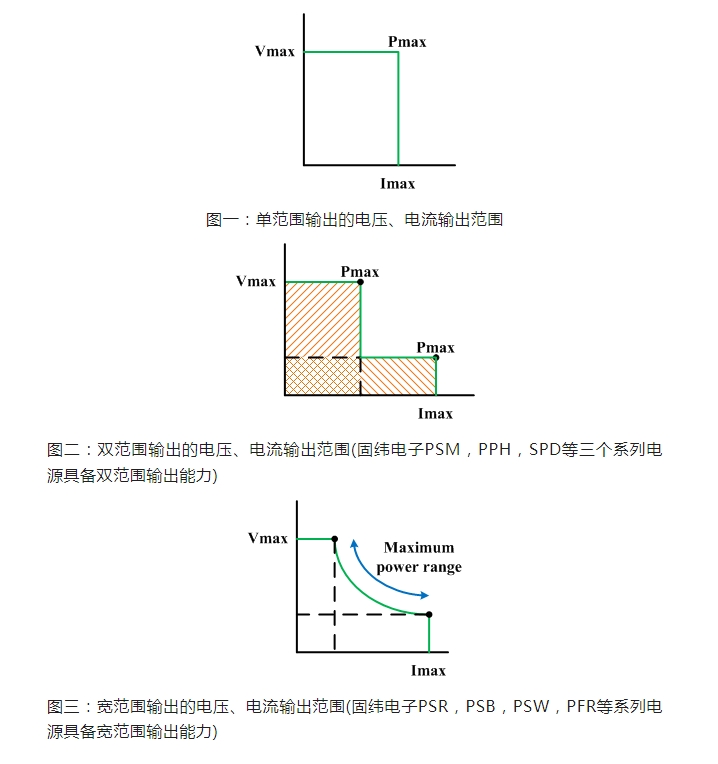

步驟四 輸出范圍
直流電源的輸出范圍分為：?jiǎn)畏秶?，雙范圍及寬范圍三種。
直流電源最怕遇到捉襟見肘的情況(手邊電源的電壓或電流無法滿足需求)，此時雙范圍或?qū)挿秶脑O(shè)計便可最大化地應用范圍。
步驟五 特殊功能需求
根據顧客的應用需要，直流電源的設計亦隨時代演進衍生出許多特殊功能，這些功能包含：
? 電壓、電流可調斜率
? 泄放電路控制 (PSB-1000系列、PSW-系列、PSU-系列、PPX-系列具備此功能)
? 定電流優先輸出模式
? 數據記錄器
? 數字電壓表 (PPH-1503具備此功能)
? 外部模擬控制與監控功能
? 內阻設定 (PSB-1000系列、PSW-系列、PSU-系列、PPH-系列具備此功能)
? 鍵盤鎖定
? 輸出清單
? 無風扇設計，低噪音
? RS-485多點聯機 (通過計算機或PLC連接主控電源便能輕)易控制高達31臺(1+30)電源。PSU-系列、PPX-系列具備此功能。
? 輸出關閉定時器
? 輸出開/關延遲功能
? 預設記憶功能
? 脈沖電流測量 (PPH-1503具備此功能)
? 遠程補償
? 上升/下降可調斜率
? 內部存儲器
? U盤存儲功能
? 觸發輸出
? 網頁服務器
