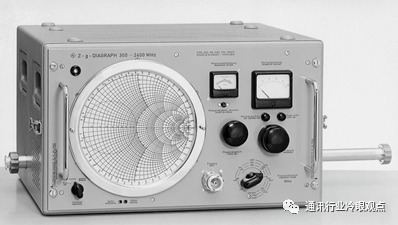

矢量網絡分析儀的歷史很悠久，據說最早的VNA是R&S公司在1950年代生產的。

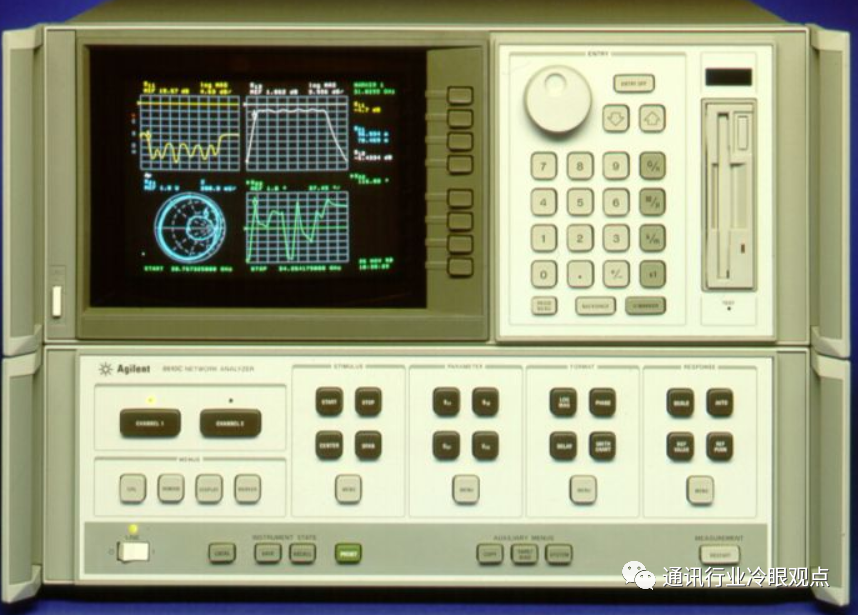

當然在歷史的長河中出現了很多精品VNA，例如惠普的HP 8510。

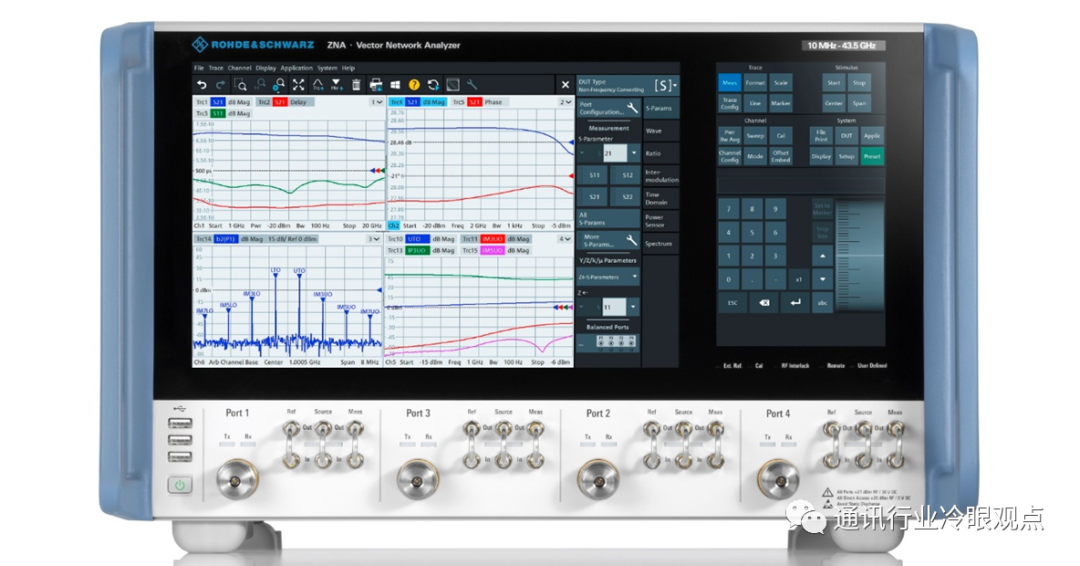

很多人說VNA是射頻儀器之王，確實有一定的道理。VNA集成了信號源和接收機，是一個完整的系統。

S參數

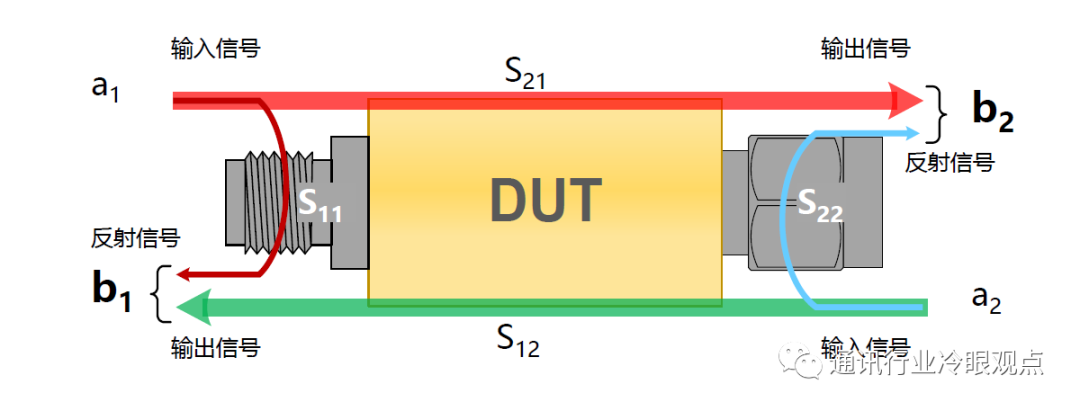

最早的VNA說白了就是測試S參數，簡答一點說，就是一個2端口或者多端口網絡的傳輸和反射特性。所以，網分有一些先天的特點（你也可以說是缺陷），例如端口的輸出功率并不是非常準確，接收機的接收精度也不是很高，但是VNA最初就是測S參數的，或者說他的初心是S參數，S參數是比值，測試比值，只要校準好了，并不是特別關注激勵源的絕對功率。當然，現在網分也有功率校準，這個我們后面會提。

混頻器

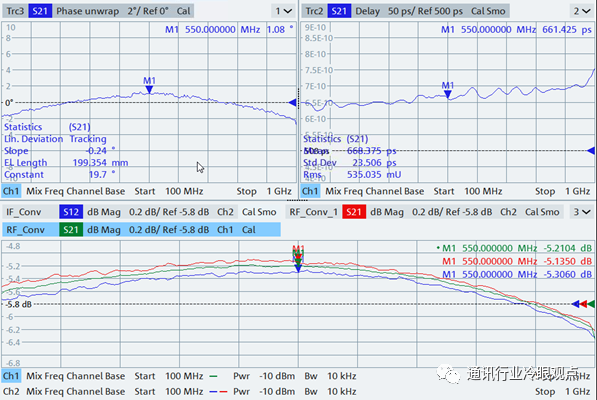

后來網分加入了混頻器損耗的測試（或者叫變頻增益），現在還可以測試混頻器的相位特性，也有人叫Vector Mixer測試（雖然很多人一直沒有搞清楚什么是混頻器的相位響應，尤老師也說過，不要輕易的說“相位”）。

互調和P1dB

隨著有源器件的發展，網分還加入了諧波、互調IMD測試等功能，當然這些需要功率校準。和傳統的信號源+頻譜儀方式相比，網分可以測試掃頻的IMD，除了可以一對雙音（two tone）同時往右掃描，還可以對雙音間隔（Tone Spacing）進行掃描，得出更詳細的器件IMD特性。對功放等設計有了很大的幫助。

很多網分都標配了P1dB功能，而且還有所謂的掃頻P1dB功能，即在每個頻點都掃描一次功率，得出P1dB的值，在每個頻點都掃描一下，即可得出P1dB和頻率的曲線。

TDR和眼圖

傳統TDR是用示波器結合階躍源完成的，但是這個方案對靜電非常敏感，經常容易壞，而且價格也偏高。

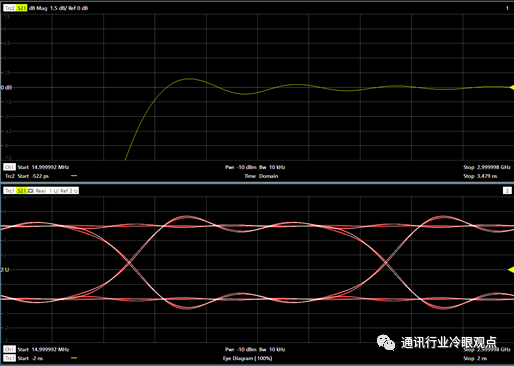

大家知道。頻域響應做反傅里葉變換就是時域沖擊響應，所以現代網分，通過軟件計算，把頻響可以轉換成時域沖擊響應，就可以測試傳輸線的斷點、阻抗特性等時域參數。

網分軟件還能模擬出一個虛擬的數字源（例如NRZ  PAM等），用這個虛擬的源和時序沖擊響應做卷積計算，就可以模擬出一個理想信號（當然還可以認為的加入、抖動、噪聲、均衡等）經過這個網絡之后的時域波形，對這些模擬計算出來的波形做疊加、統計處理，就能生成眼圖。

噪聲系數

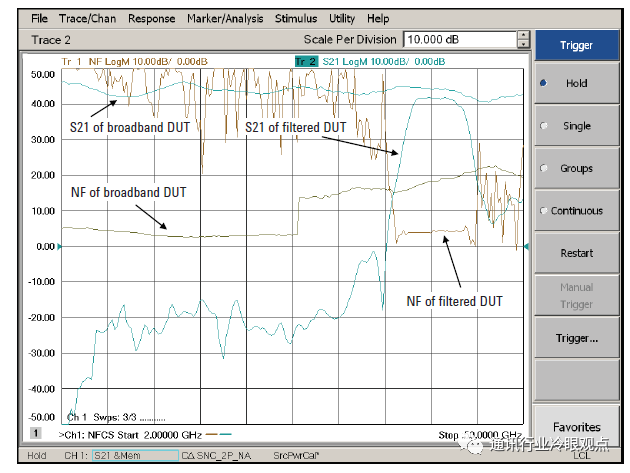

所有用戶都希望一次連接，測試完所有參數，比如噪聲系數，這個領域PNA-X系列網分的冷源法確實是一個不錯的選擇，得到廣大用戶的一致認可。有興趣的同學可以自行研究。

頻譜功能

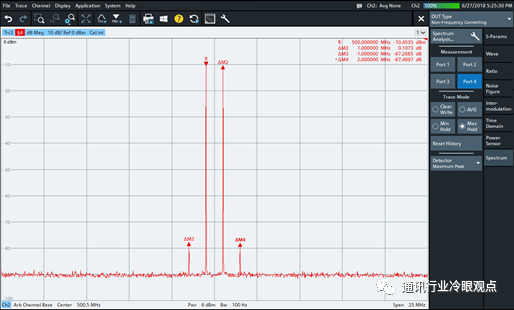

網分的接收機加了FFT和各種去鏡像算法之后，可以實現部分頻譜儀功能，不過這個一般也是測試諧波和雜散用的，因為網分的激勵源都是CW，所以，頻譜儀功能主要就看看諧波和雜散，不要指望能代替單獨的頻譜儀的。最多也是為了一次連接測試器件的所有指標。

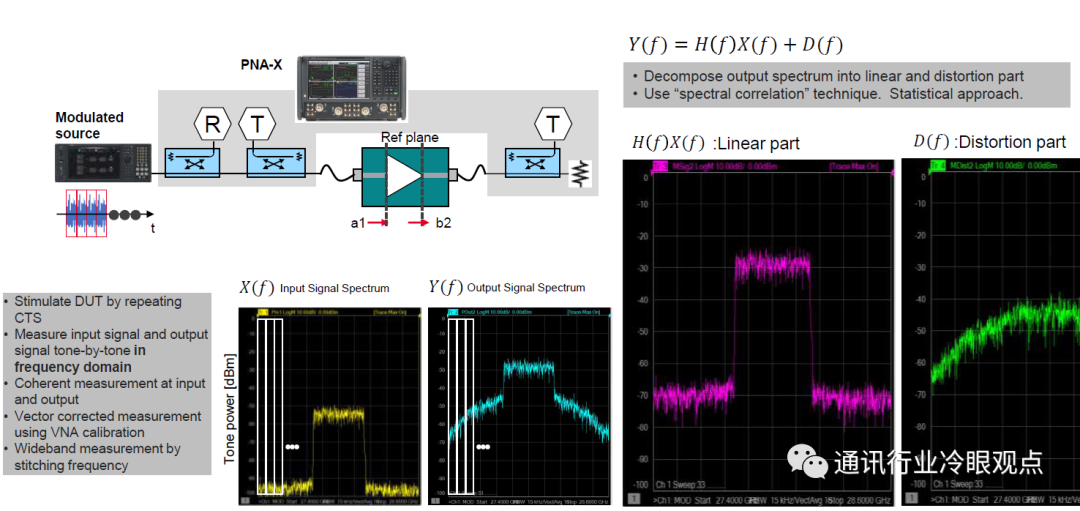

EVM矢量誤差幅度

這是一個新東西，當然這個測試的結果還是有一定的爭議，畢竟這種方法有其優越性，例如可以去除信號源引入的殘余EVM，等等，但是EVM是一個和系統參數有關的指標，而且不同的協議標準對其計算、均衡算法有一定要求。  而且這個方法還是需要外部的矢量信號源，并不是一臺網分獨立完成。不過這是一個很好的想法。
