勝利儀器推出VICTOR85X系列是一款智能型的無需轉換檔位的數字儀表。它可以測量如交直流電壓,交直流電流、電阻，電容，蜂鳴器，二極管，溫度。替代了傳統用轉動旋鈕來轉換測量檔位的麻煩，一鍵操作簡潔，方便。

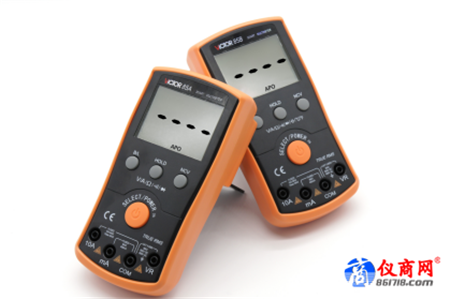

產品外形

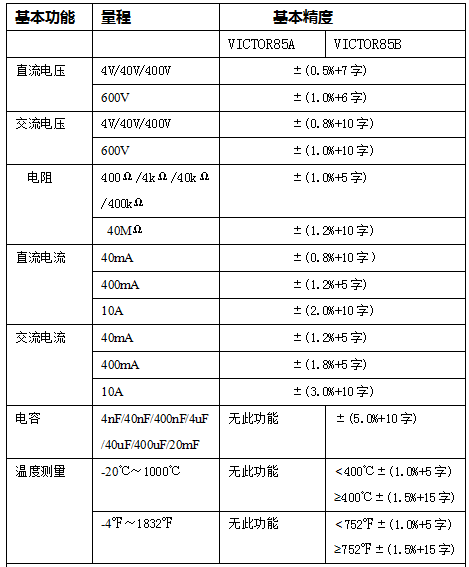

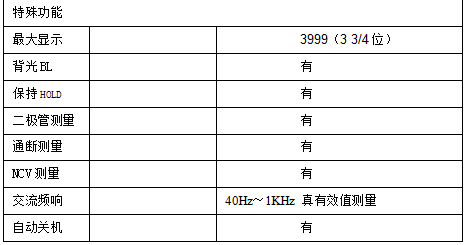

技術指標

操作指引

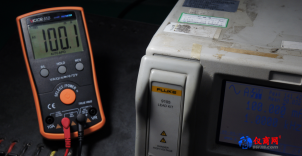

長按此鍵“selec/POWER”開機后默認“- - - ”自動識別狀態，在實際生活運用中，我們不清楚是直流電壓還是交流電壓的情況下，我們用傳統的萬用表只能先把旋鈕撥到直流電壓量程或者交流電壓量程分別去測量才知道。此儀表可以自動識別被測的是直流電壓或者交流電壓或者電阻。當被測線路阻值小于50Ω時，內置蜂鳴器發聲。使用省時省心，操作簡潔，方便。如圖所示

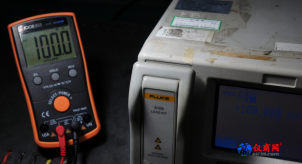

按一下選擇鍵可單獨選擇DCV量程或者ACV量程檔來測量直流電壓或者交流電壓。也可以按此鍵選擇蜂鳴器測量功能.如圖所示

二極管測量

開機后，短按此鍵選擇“selec/POWER”二極管測量模式。如圖所示

交直流電流mA測量（自動識別）

開機后，顯示屏默認“- - - ”.將紅表筆插到mA端子，此時LCD屏顯示“DC00.00mA”,黑表筆插到COM端子。將儀表串聯接入被測回路中。儀表會自動識別是交流電流還是直流電流。如圖所示

交直流電流10A測量（自動識別）如圖所示

開機后，顯示屏默認“- - - ”.將紅表筆插到10A端子，此時LCD屏顯示“DC0.000A”,黑表筆插到COM端子。將儀表串聯接入被測回路中。儀表會自動識別是交流電流還是直流電流。

注意：10A測量不能超過10秒

溫度測量 (僅VICTOR85B)

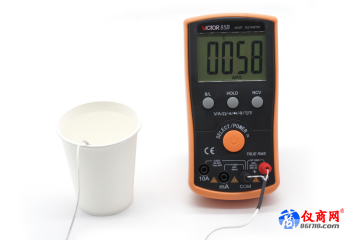

開機后，按選擇鍵“selec/POWER”選擇溫度量程，再按一下此鍵轉換成華氏度測量。如圖所示
連接K型熱電偶到儀表的VΩ端子和COM端子，連接時注意極性

將測試端放置在被測物體的表面或者里面。溫度值將顯示出來。

注意：

1）.溫度探頭插入儀表測試端子后，溫度自動顯示。

2）.溫度探頭未連接儀表測試端子時，將顯示環境溫度。

電容測量 (僅VICTOR85B)

開機后，按選擇鍵“selec/POWER”選擇電容量程

將紅表筆插到VΩ端子，黑表筆插到COM端子。

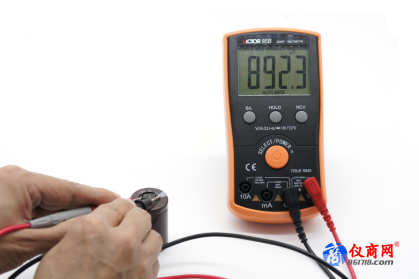

連接測試表筆到所測試電容的兩端，并確認極性是否正確(紅表筆的極性為正)。如圖所示

NCV測量

長按住“NCV”不放，LCD屏上將顯示“EF”,將儀表頭部去接觸電纜線或者插座，當電纜線或者插座里有交流信號流過，儀表會判斷信號的強弱發出不同的蜂鳴響聲。

保護功能

除了電流檔不允許輸入市電外，其它量程有市電保護功能，即使在測量二極管或者通斷，電容，溫度量程中不小心輸入了市電電壓，儀表會自動判斷后馬上跳轉到交流電壓量程，從而有效地保護了儀表。

簡易識別零火線方法

在現實生活中我們要判斷市電插座哪根是火線，哪根是零線，手里又沒有專用的測電筆?，F(xiàn)在用簡易的方法幫你識別零火線。用VICTOR85A或者VICTOR85B開機后，按選擇鍵“selec/POWER”選擇交流電壓（ACV）量程,用紅表筆插入儀表的VΩ端子,用紅表筆的另一端分別插入帶有市電的插座的兩個插口，記住插兩個插口時儀表顯示值，顯示值進行比較電壓大的一個插口就是火線。電壓小的那個插口是零線。
