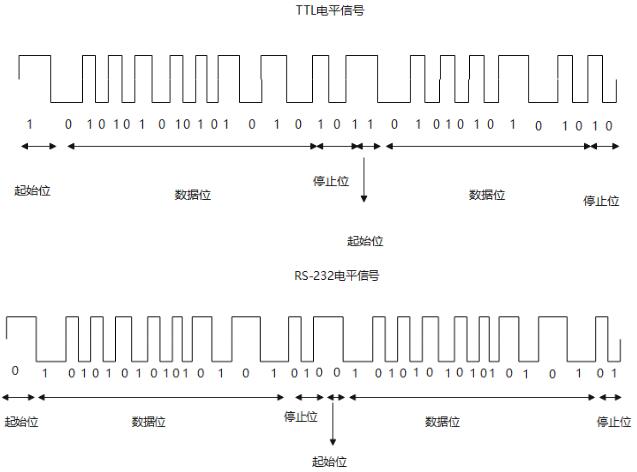

UART通用異步收發器，UART作為總線的類型之一，是設備之間進行異步通信的關鍵模塊，負責處理數據總線和串行口之間的串/并、并/串轉換，通常包含RS-232和RS-485通信協議，而RS-232通信協議是由電子工業協會(Electronic Industries Association，EIA) 所制定的異步傳輸標準接口。它被廣泛用于計算機串行接口外設連接。連接電纜和機械、電氣特性、信號功能及傳送過程,在儀器儀表設備上也是常用的通訊接口之一，同時，串口通信協議也可以用于獲取遠程采集設備的數據測試項目，幾乎在所有電子行業的通信都需要調試測試RS-232。串行通信中，線路空閑時是低。一個數據的開始RS-232線路為高電平，結束時RS-232為低電平。數據總是從低位向高位一位一位的傳輸。

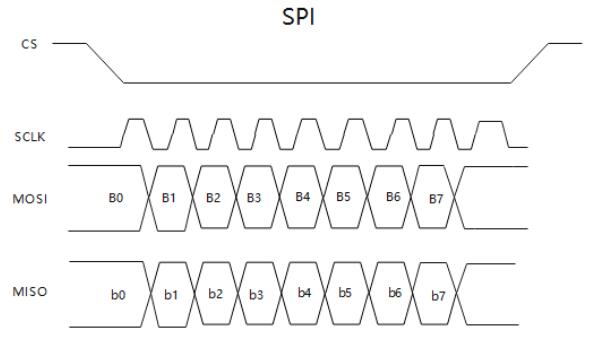

SPI是串行外設接口（Serial Peripheral Interface）的縮寫，SPI是一種高速的、全雙工、同步的通信總線， SPI的通信以主從方式工作，這種模式通常有一個主設備和一個或多個從設備，需要至少4根線，事實上3根也可以（單向傳輸時）。也是所有基于SPI的設備共有的，它們是MISO（主設備數據輸入，從設備數據輸出）、MOSI（主設備數據輸出，從設備數據輸入）、SCLK（時鐘信號，由主設備產生）、CS（從設備使能信號，由主設備控制）。

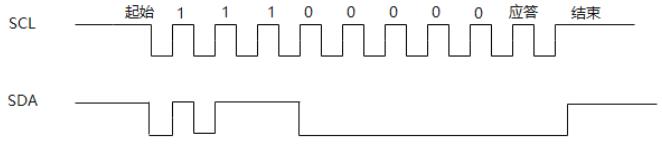

I2C協議總線是由PHILIPS公司開發的兩線式串行總線，用于連接微控制器及其外圍設備，具有接口線少、控制簡單、器件封裝形式小、通信速率較高等優點。I2C只要求兩條雙向線路：串行數據線SDA (Serial Data)與串行時鐘線SCL(Serial Clock)

以上三種協議是最常見且使用最廣泛的通信協議，在工程師調試這些串口通訊時，往往會出現很多的下發地址指令正確性、數據一致性和通訊數據狀態異常等問題，那么如何幫助廣大工程師快速的去調試這些通信協議呢？

優利德秉承著為客戶提供優質的解決方案信念，優利德推出全新工業測試儀器（MSO3000I系列、UPO3000I系列）標配多種協議解碼，解析結果精準，事件列表功能能夠更清晰、更直觀的幫助您查看數據狀態，幫助您快速找到以上問題所在，縮短開發時間。

測試項目

1. RS-232協議解碼

2. SPI協議解碼

3. I2C協議解碼

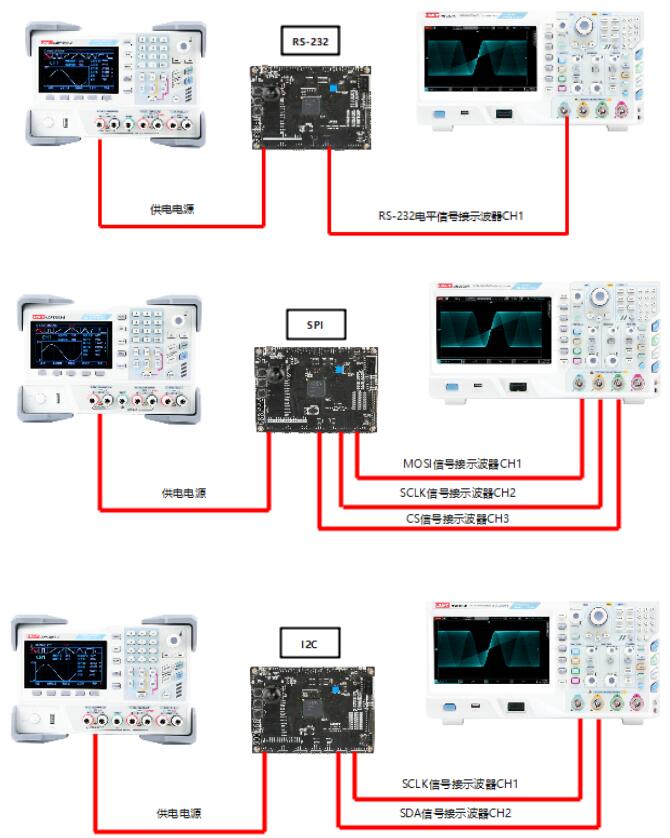

以上三種協議解碼借助優利德協議解碼測試板UT-M13進行測試，UT-M13包含豐富協議解碼RS-232/USB/SPI/RS422/I2C/I2S等，采用線性穩壓直流電源為板子供電，示波器進行解碼測試。

1、RS-232協議解碼

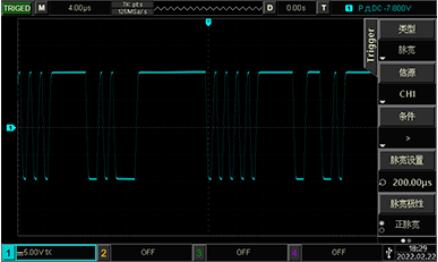

1.將探頭連接好信號之后調節觸發設置將信號捕捉到并穩定觸發。

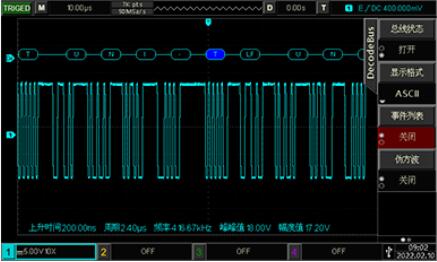

2.打開協議解碼選擇RS-232，設置極性為正極性，波特率為1250000,打開總線解碼，解碼選擇RS-232，顯示格式為 ASCII,調節相關的設置之后可以清晰的看到解碼后的結果。

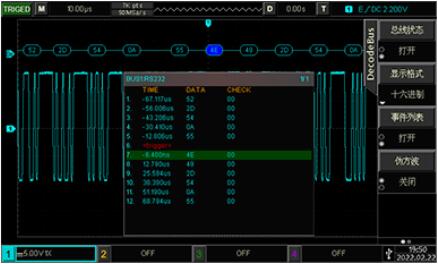

3.打開事件列表功能、設置顯示格式為十六進制即可清楚的觀察到傳輸?shù)臄?shù)據等信息，便于查看數據的狀態。

2、SPI協議解碼

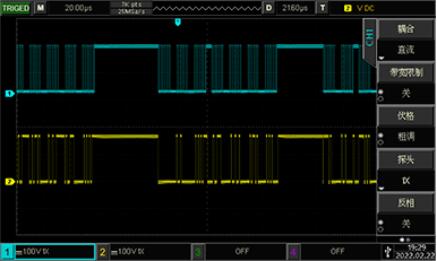

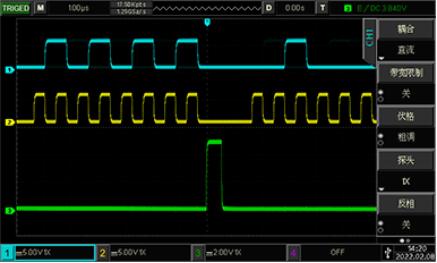

1.將示波器三組通道分別連接SPI協議解碼的CS/MOSI/SCLK三組信號，捕捉到信號，調節觸發將信號穩定觸發，調節三組信號的位置便于解碼觀察。

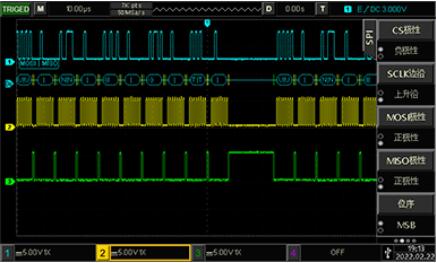

2.打開示波器解碼功能選擇SPI協議解碼，設置所對應的源與所連接的通道相對應，根據實際的編碼的信號特性來設置示波器對應的解碼CS/SCLK/MOSI/MISO信號和位序等相關設置，即可得到解碼后的結果。

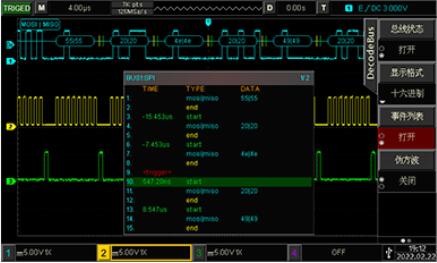

3.打開事件列表功能、設置顯示格式為十六進制即可清楚的觀察到傳輸?shù)臄?shù)據等信息，便于查看數據的狀態。

3、 I2C協議解碼

1.將示波器探頭接入I2C信號中，調節觸發將信號穩定觸發后調節信號位置便于解碼結果的觀察。

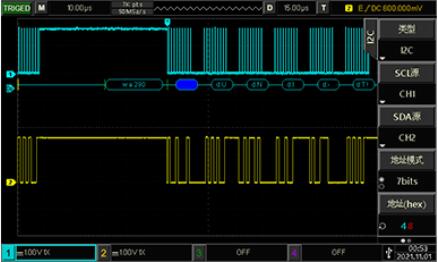

2.打開示波器中協議解碼功能選擇I2C協議解碼，將對應的時鐘源與數據源選擇好對應的通道后，設置地址模式和數據所在的地址，將結果使用ASCII碼格式顯示即可清晰的觀察到解碼的結果。

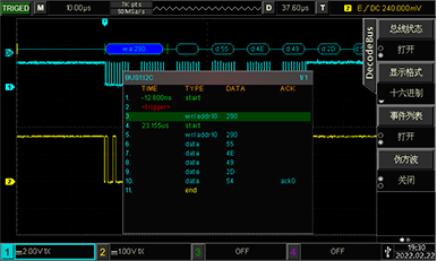

3.打開事件列表功能、設置顯示格式為十六進制即可清楚的觀察到傳輸?shù)臄?shù)據等信息，便于查看數據的狀態。

優利德優勢

●  優利德示波器MSO系列與UPO系列標配以上基本協議解碼

●  解碼速度快,操作方便快捷

●  優利德自研產品，售后無憂

應用領域

■ 電子行業

■ 汽車行業

■ 自動化測試行業

■ 電源行業

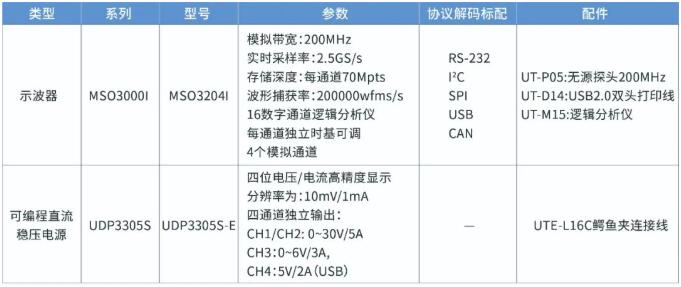

協議解碼儀器選型
