背景

客戶是一家有著近30年歷史，成立以來一直立足于印制電路板的研發設計和生產制造的企業。在全體員工的努力下，經過多年的市場拓展和品牌經營，現已發展成為我國中高端印制電路板的領先者，是印制電路板行業內的重要品牌之一，在行業內享有盛譽。公司多層印制電路板銷量在我國已多年處于領先地位。

客戶需求

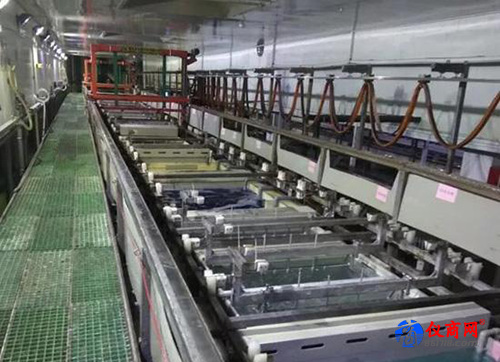

客戶有電鍍池產線，產品為汽車電路板。其電鍍工藝包括水洗，中和，除油，化學銅A/B等及最終的噴水回收。每個池子在工作時，為了工藝的穩定均勻，需要通過振動來保證其生產。為了防止電機故障時，造成產品質量缺陷，及時的發現并更換電機，決定采用振動監測系統。

挑戰

客戶為老線改造，無法使用帶線的振動監測傳感器。

邦納解決方案

振動監測傳感器+無線節點+無線網關

邦納QM42VT1+DX80N2Q45VT節點，數量20個。該節點為電池供電，無需布線；

邦納DX80網關；

邦納BSP02 PLC，通過DX80網關，讀取20個節點的振動值；

邦納THM觸摸屏，顯示振動值及曲線，當工作時振動值高于設定的閾值時，提供報警提示。

Q45節點現場安裝

QM42VT1振動傳感器安裝位置

現場機柜

觸摸屏
