隨著電路板制造工藝的發展，其上電子元器件的集成度是越來越高，電路越來越復雜，出現故障后傳統的接觸式診斷需要大量的時間和精力，因此非接觸式的故障診斷方法已經成為目前的迫切需要。

紅外熱像儀利用光學成像鏡頭、紅外探測器接受被測目標的紅外輻射能量，并將紅外輻射能量轉換成標準視頻信號，通過顯視屏顯示紅外熱像圖。這種熱像圖與物體表面的熱分布場相對應，是被測目標物體各部分紅外輻射的熱像分布圖。紅外熱像儀能夠?qū)⑻綔y(cè)到的熱量精確量化，能夠?qū)Πl(fā)熱的故障區域進行準確識別和嚴格分析，因此，紅外熱像儀能夠非接觸準確測溫，并能夠?qū)崟r(shí)顯示熱場分布的特點使得其成為電路板檢測等無損探傷的最佳工具。

常見的電路板故障一般為短路、斷路或者接觸不良。短路時電路板電流較正常情況下大，因此對應元件有溫升，其紅外熱像圖較正常情況下有明顯異常；斷路或者接觸不良時，通過元件的電流值幾乎為零，此時，對應元件的溫度較正常工作時低，也能夠明顯的顯示在熱像圖中。因此，可根據以上原理非常方便的判斷出電路板的故障點。

某公司針對于電子行業的電路板檢測專門研發了電路板檢測型紅外熱像儀；此型號熱像儀可適用于電路元件器件溫度分析、整個電路場溫度分布分析等。在此型號基礎上另有配備微距鏡頭的紅外熱像顯微鏡來實現對微米級尺寸物體的觀測。

電路板檢測型紅外熱像儀主要具有如下幾個特點：

（1） 采用進口384&TImes;288非制冷焦平面探測器，配合公司先進的圖像處理算法，能夠輸出圖像質量極高的紅外熱像圖并且測溫的靈敏度高（＜0.06°C）。

（2） 軟件功能強大，能夠直觀、實時得到被測對象的溫度分布、曲線、數據等并能夠保存和回放帶溫度的圖像及視頻流。

（3）測溫形式多樣，能夠進行最高溫、最低溫追蹤，能夠進行點測溫、線測溫、區域測溫，并可設置閾值報警，能夠進行等溫顯示。

（4） 數據保存類型多樣，包括csv、bmp、avi、txt、word及一些自定義格式的文件保存方式供工程師分析使用。

（5）百兆以太網傳輸高幀頻（50Hz）的純溫度數據。

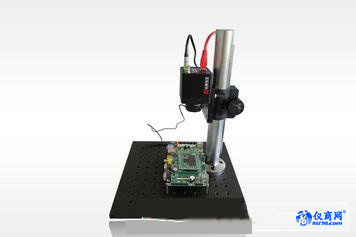

（6） 配備一整套完整的檢測平臺，可調節高度的升降臺能夠?qū)崿F(xiàn)觀測距離和觀測范圍的自由調整，方便工程師操作使用。

（7） 選配微距鏡頭，能夠?qū)崿F(xiàn)對微米級、芯片級目標物體的觀測與分析，最小可觀測25微米對象。

圖2. 標準鏡頭觀測電路板熱像圖

圖3. 微距鏡頭觀測電路板熱像圖

圖4. 點、線、區域、等溫測溫顯示

應用案例：

某企業是一家專注于各種模擬以及數?；旌?/span>IC的設計，以手機等便攜式設備為主，全面提供模擬和數?；旌?/span>IC的高科技公司。該企業在多款產品電路設計與性能檢測評估中均采用了電路板檢測型紅外熱像儀，熱像儀的引入使得該公司工程師的研發與測試工作效率大大提高，帶來了巨大的經濟效益。

該企業推出的針對智能手機及平板電腦的開關充電IC AW3215 可大大提升充電效率，降低大電流充電給手機主板帶來的溫升。電路板檢測型熱像儀在其設計與測試中均發揮了重要作用。

熱像儀能夠直觀實時顯示電路板中任意一點的溫度，在圖5中采用普通線性充電的手機主板溫度為87.8°C，采用AW3215的主板溫度為47.0°C，直觀的顯示便于工程師了解所設計IC的質量與引起的熱耗散情況。
