以太網一致性測試

以太網一致性測試是由IEEE（電氣電子工程師協會）和ANSI（美國國家標準協會）標準規定的，是在當前諸多電子設備中常用的通用設備接口。

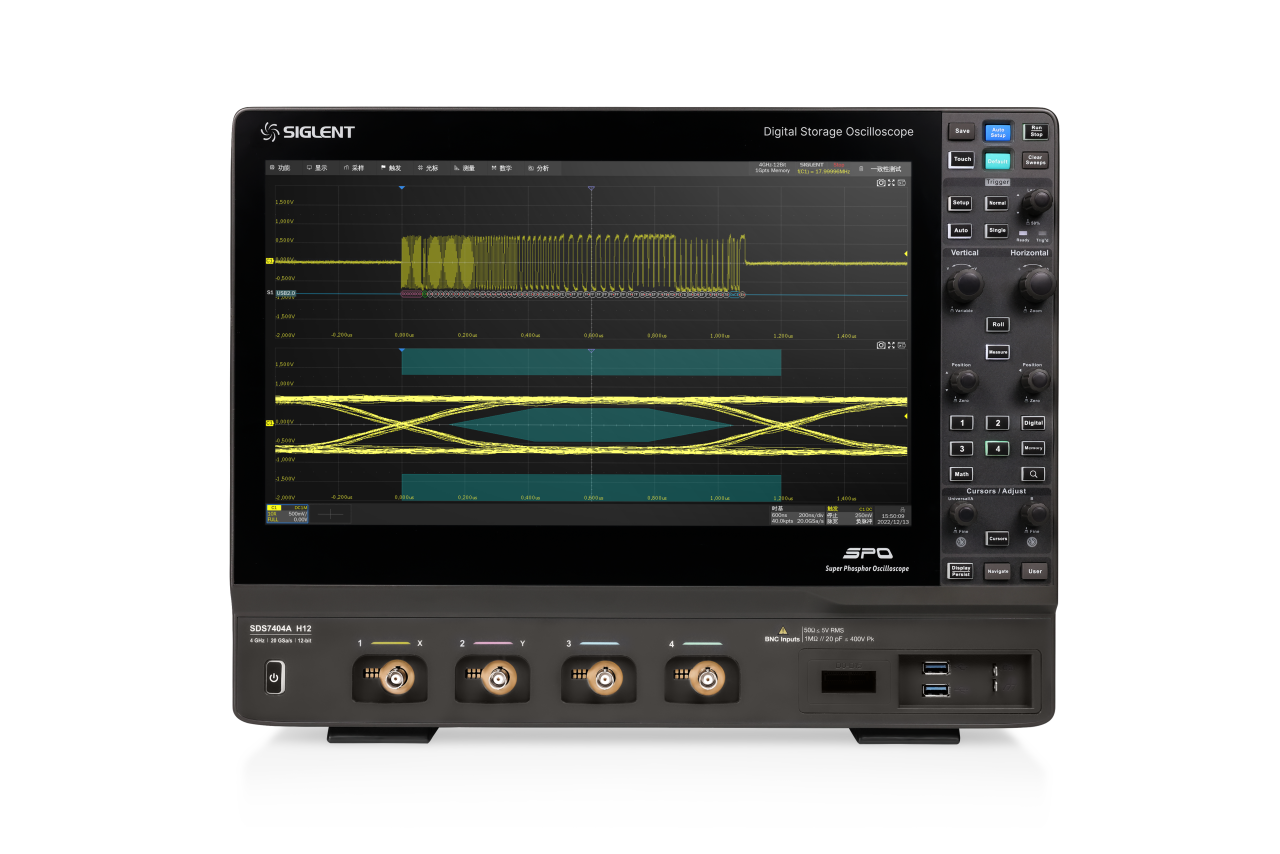

目前，鼎陽科技SDS7000A系列示波器已支持USB2.0、百兆/千兆工業以太網、百兆/千兆車載以太網一致性分析，隨著8G示波器的發布，未來還將支持如MIPI、DDR2、DDR3等信號的測量。

做百兆工業以太網一致性測試前，你需要知道什么？

↑ 上一期文章我們介紹了百兆以太網一致性測試的測試工具、測試軟件和測試項配置等，本期我們將以圖文展示實際測試中的操作過程，希望能夠?qū)Υ蠹矣兴鶐椭?

測試實操

此次的被測物是一個交換機。首先打開一致性分析軟件，選擇信號類型為百兆以太網，link Partner選擇SDS7000A系列示波器，測試項全選?；A(chǔ)設置中我們選擇單端輸入，信源選擇C1、C2。

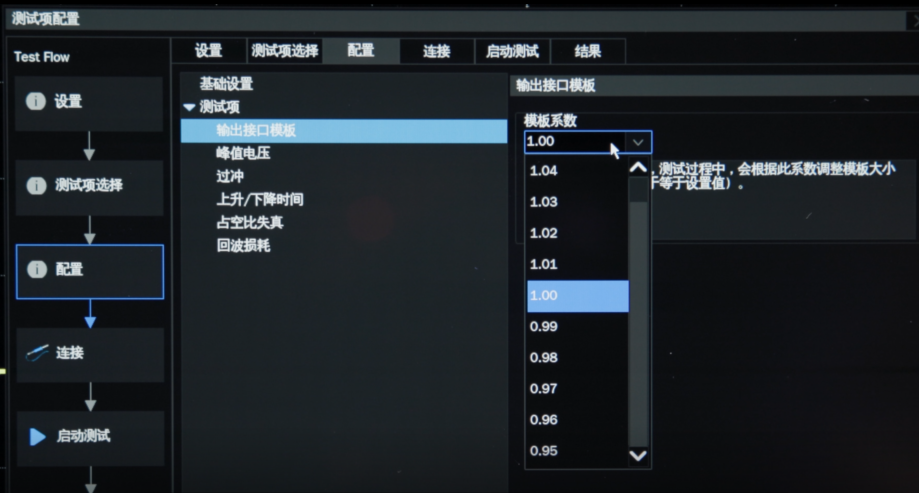

模板系數我們可以設置為0.95-1.05，測試過程中模板大小會根據模板系數進行相應的調整，一般默認選擇為1，當被測物與夾具之間的網線過長時，線損較大，可將模板系數設置為0.95，對產品要求比較嚴格可以設置為1.05。

峰值電壓中的脈寬選擇可以是80ns和96ns，這決定了捕獲的峰值電壓的波形脈寬，我們選擇80ns，然后連接。

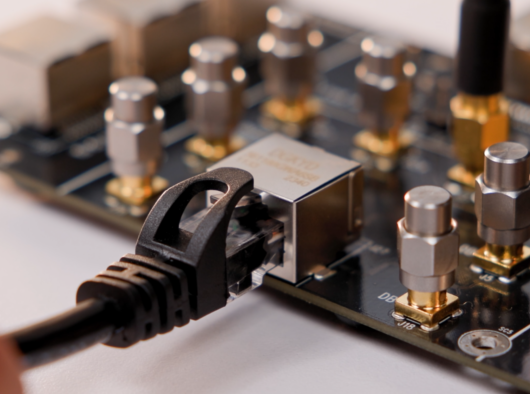

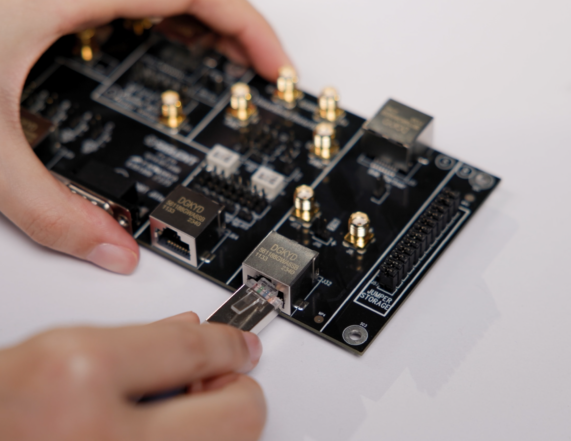

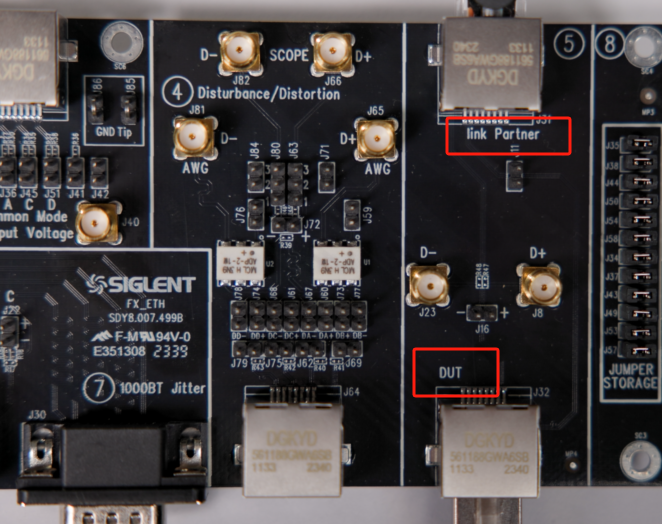

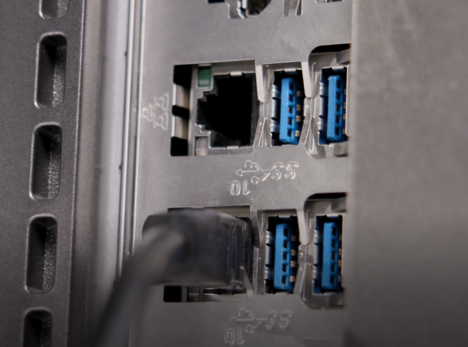

按照示意圖以及文字說明，首先使用短網線將夾具區域5中的連接器J32與被測物相連，然后再使用另一根短網線將夾具的連接器J31與示波器的下LAN口相連，其實夾具的區域5上也有提示J32連被測物DUT，J31連接link Partner。

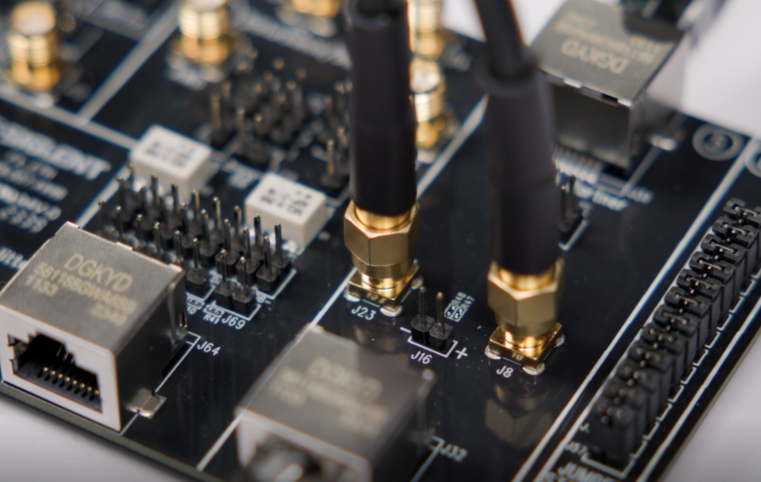

然后使用兩根SMA線纜，一端連接夾具區域5中的測試點J8、J23，一端連接示波器的任意兩個通道，剛剛選擇的信源為C1、C2，所以我們連C1、C2即可，由于百兆以太網的測試模式信號兩個信源不分正負，所以只需要將夾具的D+和D-連接到選擇的信源上，連接完成之后點擊啟動測試。

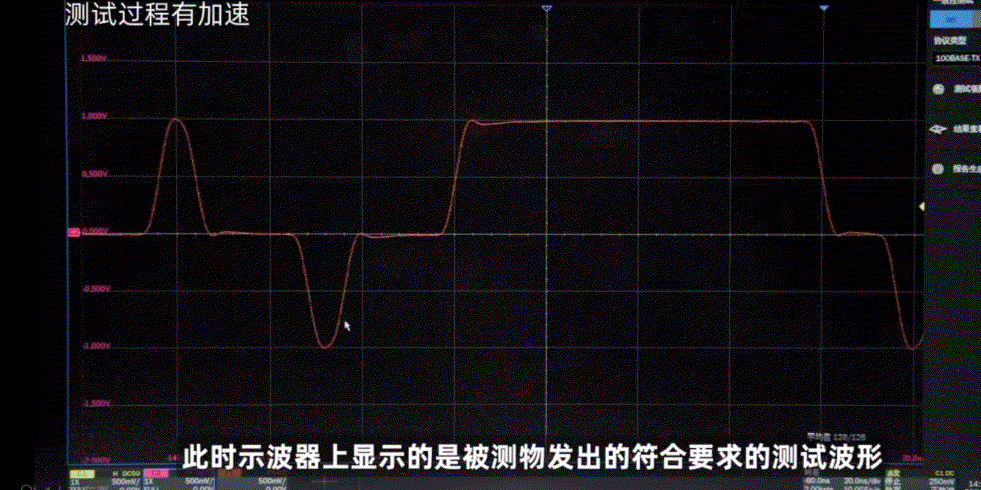

此時示波器上顯示的是被測物發出的符合要求的測試波形，示波器會自動對此波形進行模板測試，可以看到模板測試已經完成，不過測試仍在繼續，又開始測試正、負過沖，正脈寬的上升時間、下降時間等。

這是因?yàn)樵诎僬滓蕴W(wǎng)的測試項中，除了回波損耗，其他測試項的連接方式均完全相同，所以我們必須在前期將除回波損耗外的所有配置項配置完成，否則軟件會在完成第一項模板測試后繼續以默認的配置進行后面幾項測試。

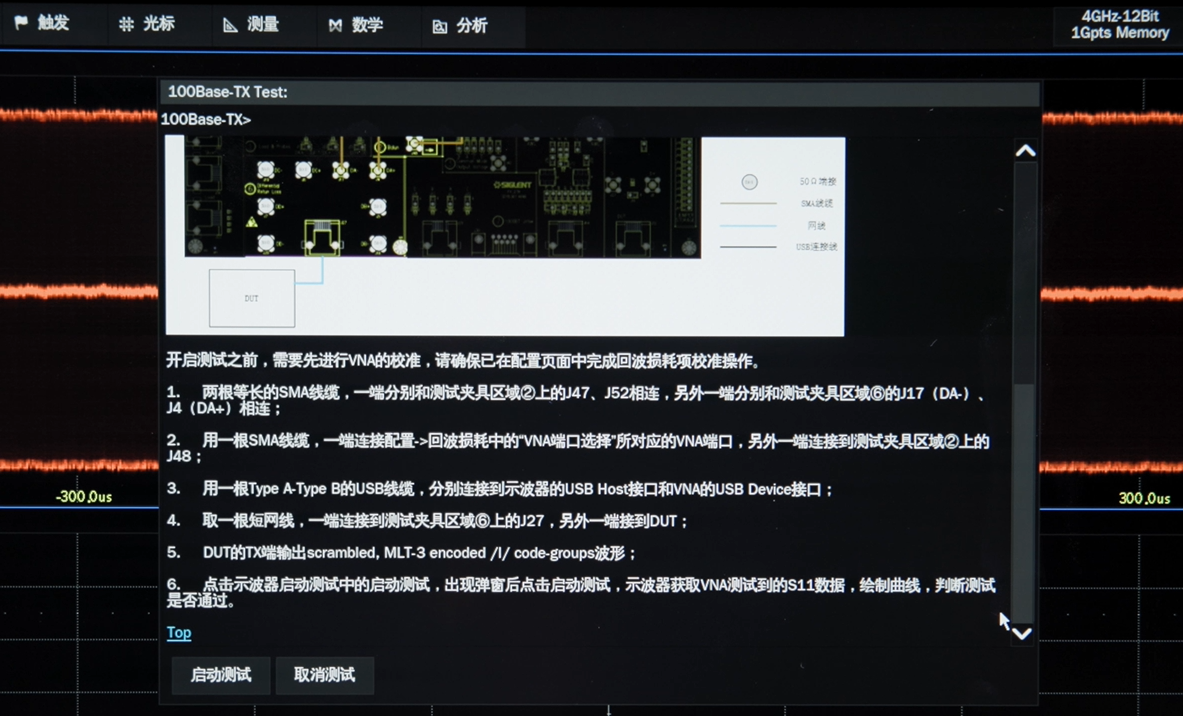

測試暫停時會跳出來一個彈窗，這就是回波損耗的連接指南，按照提示，我們先要進行矢量網絡分析儀的校準。

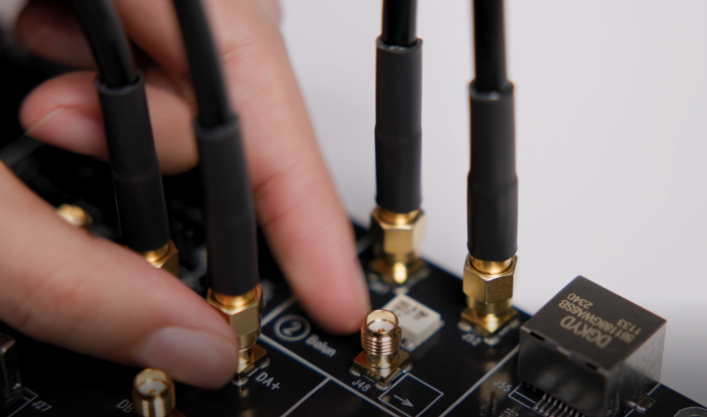

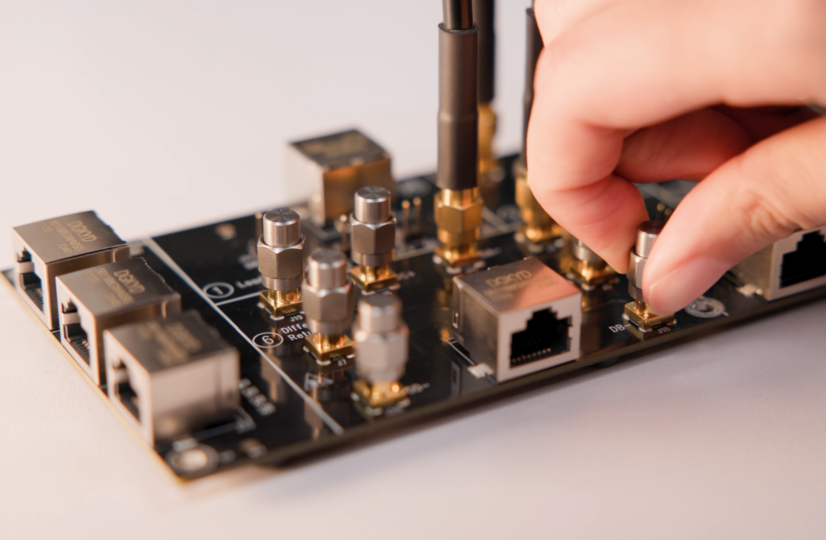

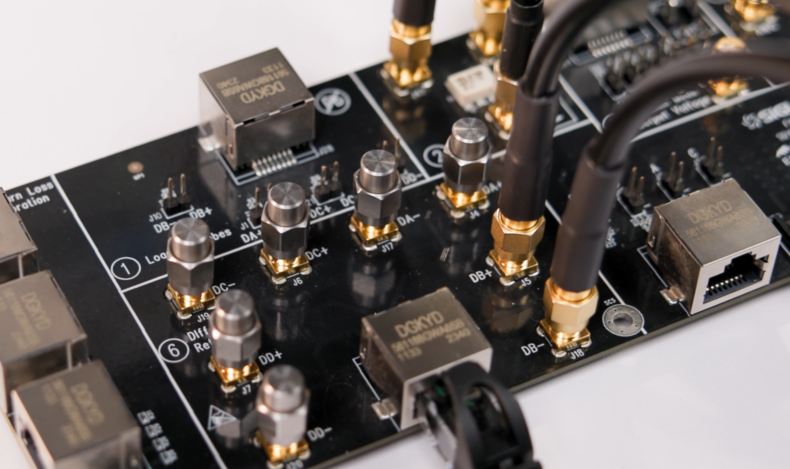

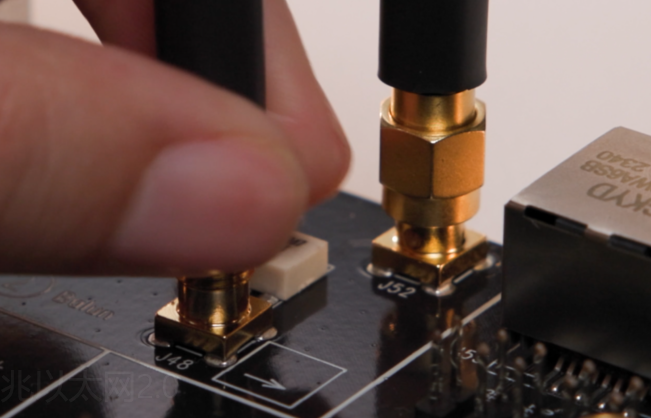

撤掉夾具上的所有連接，使用兩根SMA線纜，一端連接夾具區域2上的J47、J52，另一端與夾具區域6的J17、J4，也就是DA-、DA+相連，再使用另一根SMA線纜與網分的端口相連，這個端口需要與軟件的配置呼應，我們選擇Port 1，也連上端口1，另一端與夾具區域2上的J48相連。

此外，在使用SMA線纜連接DA端口時，為了讓其他端口阻抗匹配，其他DB-DD端口需要50Ω端接。

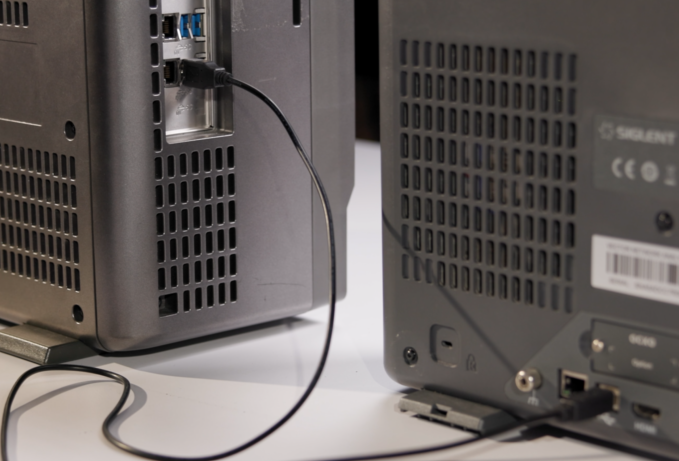

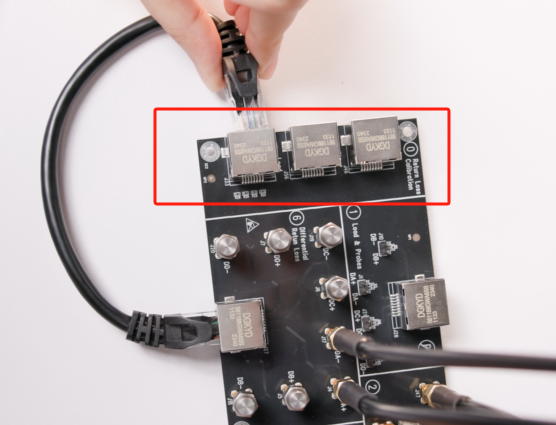

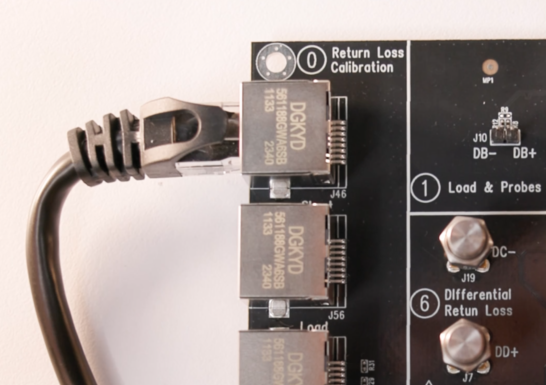

使用一根Type A轉Type B的USB線纜分別連接示波器的USB host接口與網分USB Device端口，再取一根短網線，一端接夾具區域6的J27，一端接夾具區域0的J46，做Open校準。

回到配置中，點擊測試連接，示波器會自動檢測網分的連接狀態，連接成功后會顯示網分的型號，選擇開路，點擊啟動校準，再將短網線依次連接Short、Load執行短路、負載校準。

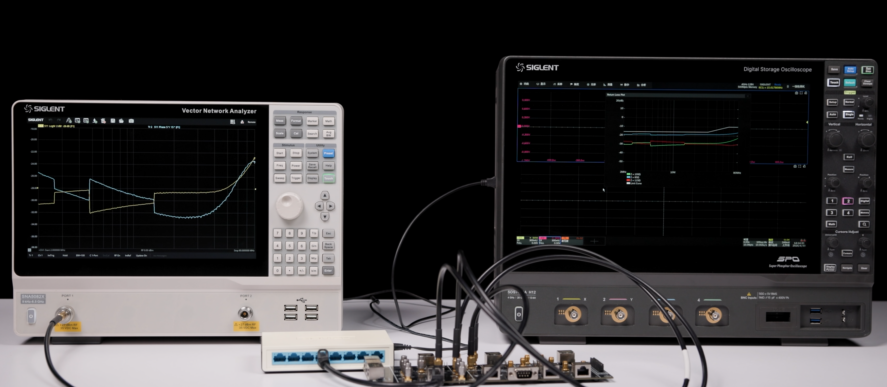

所有校準完成后，繼續看看連接指南，將網線連接校準區域的一端拔掉連接至被測物，然后點擊啟動測試，示波器會獲取矢量網絡分析儀測到的S11數據，并繪制成曲線。

剛剛測試的是傳輸回波損耗，然后按照示意圖測試接收回波損耗時，需要將SMA線纜由DA+、DA-切換到DB+以及DB-上。

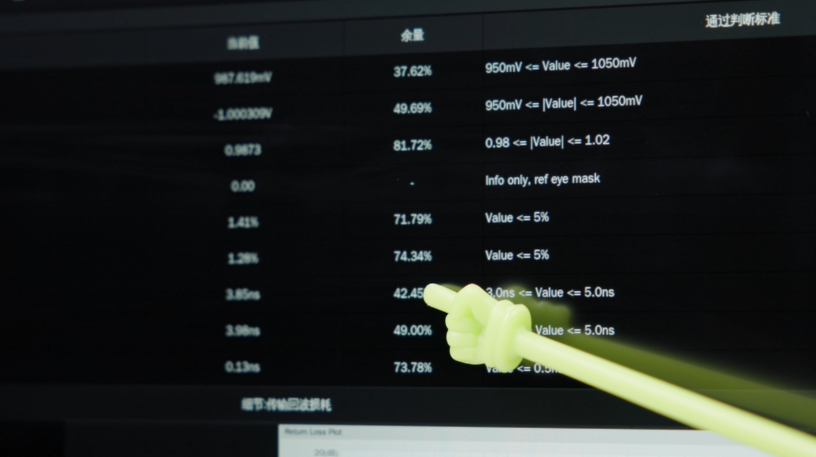

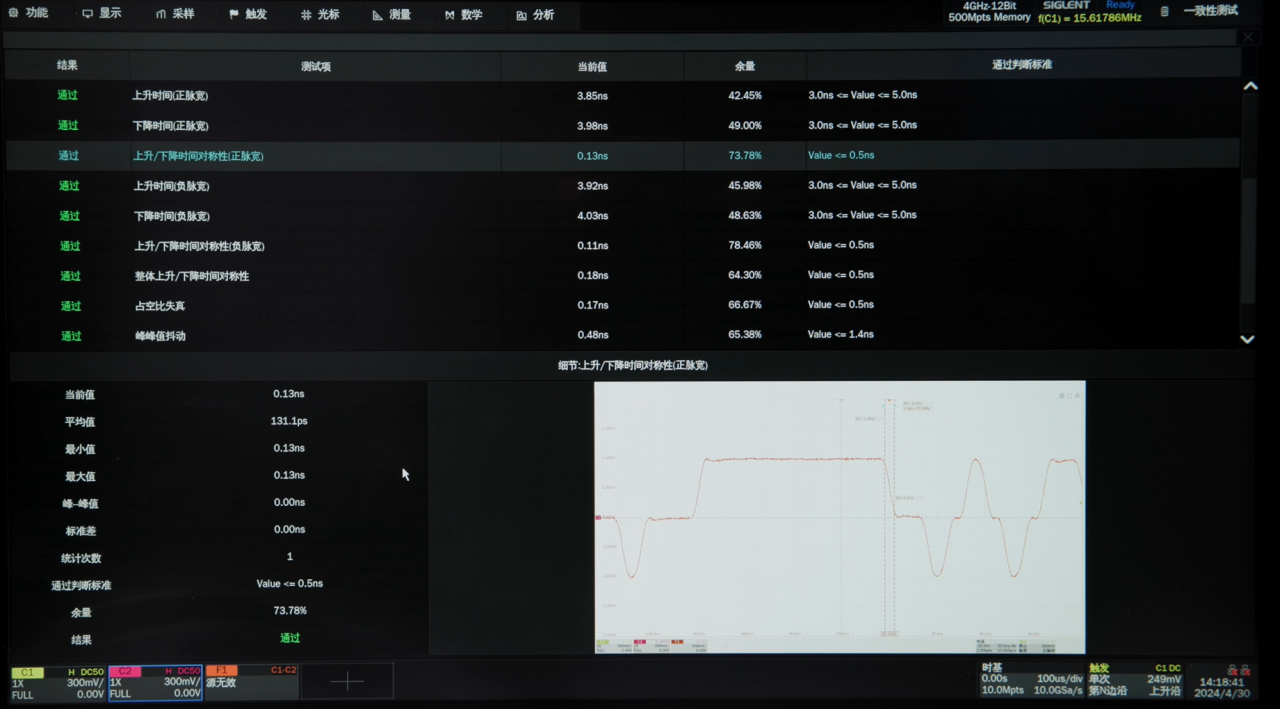

現在所有項都測試好了，可以來看測試結果。測試結果窗口的上半部分是測試項目，當前值為各個測試項目的結果，通過判斷標準則是官方要求的參考門限值，這邊還專門有一個余量提示。

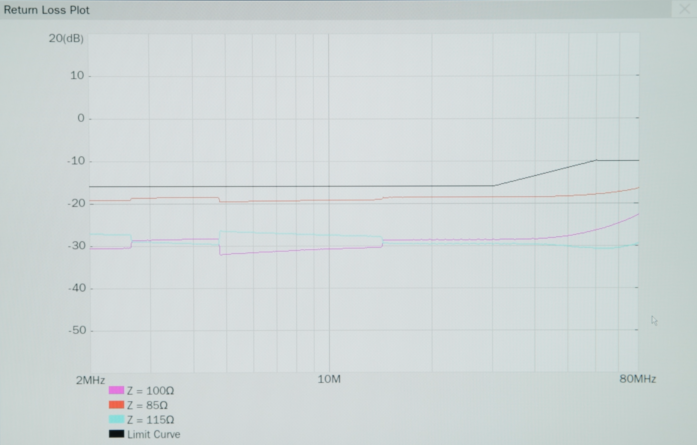

測試結果窗口的下半部分是對應的細節圖，在測試結果窗口的上半部分點擊感興趣的項目，下半部分即可顯示對應的細節，點擊圖片可以查看各測試項的波形細節，還有回波損耗的參考曲線以及實際測得的S11曲線。

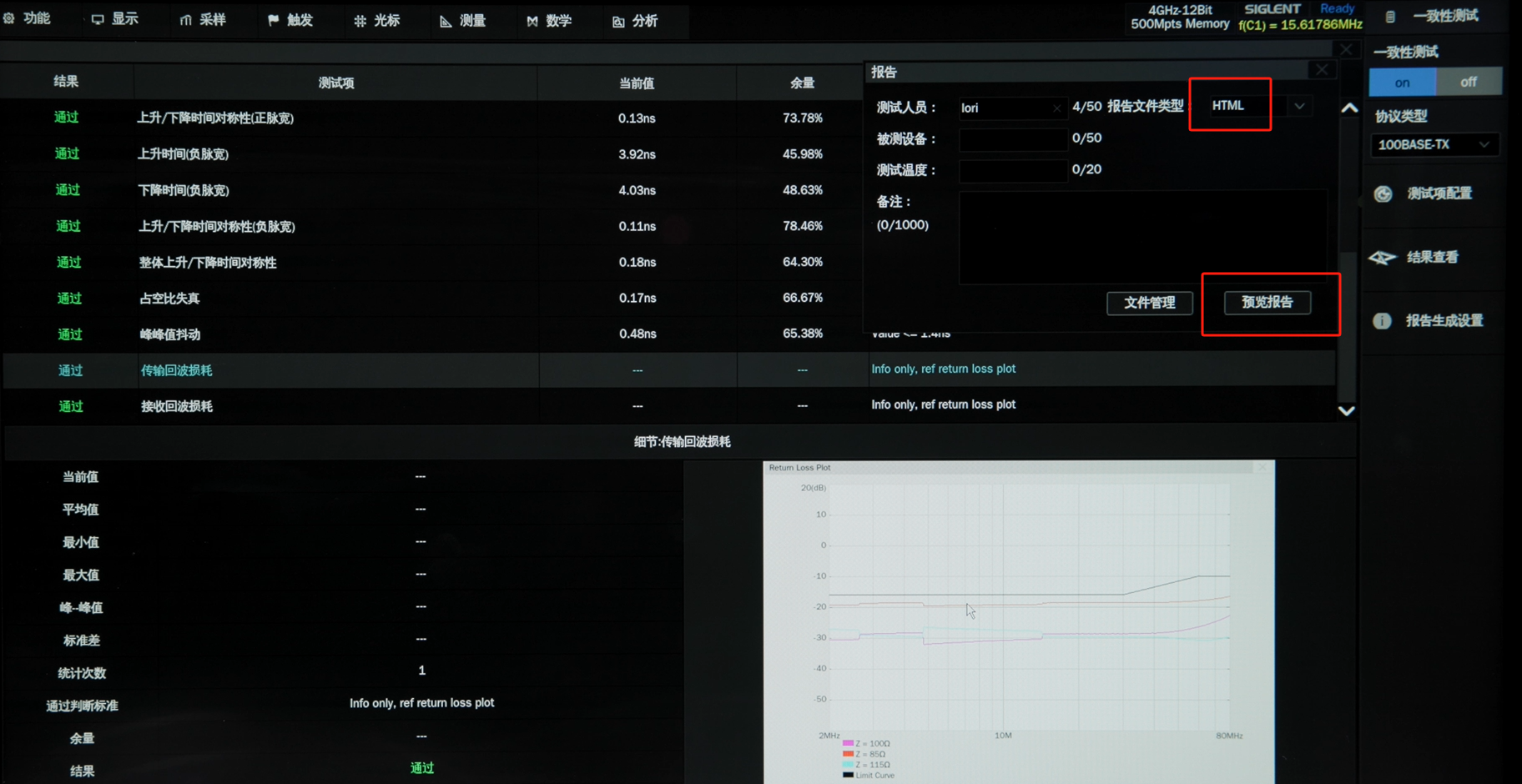

然后就到了報告生成設置這里，填入需要的測試信息，選擇報告類型為HTML，這邊點擊預覽報告可以提前查看生成報告的效果。

文件管理中選擇要保存的路徑，選擇桌面點擊保存，將u盤插入電腦，回到桌面用瀏覽器打開，就可以看到所有測試結果的摘要表，點擊某項測試項還可以直接跳轉到其詳細頁面，包括測試結果以及測試時的波形截圖。PDF版本可以通過點擊“打印”，選擇“另存為PDF”獲得。

還有個需要注意的點，保存成 HTML 格式時，會生成一個文件夾與一個 HTML 文件，兩者的文件名相同，但后綴名不同，如需拷貝，需要把兩者都拷走，并且兩者放置在同一路徑下，這樣在瀏覽器打開時才會顯示測試時的波形截圖。

本文展示了以交換機為被測物的百兆以太網測試實操過程?？赐赀@篇文章，你學會百兆以太網一致性測試具體要怎么做了嗎？如果有其他想要了解的硬件知識或測試方案，也可以留言告訴我們。
