作為以住儲能電池為供電電源的電子產品,比較常用的轉換模式就是DC-DC, DC-DC的轉換模式，有升壓和降壓之分。我們公司的產品，采用的是升壓模式。

由于電子元器件的離散性等諸多因素，轉換后的輸出電壓有一些波動，也就常說放波電壓，這嚴重影響到整機的穩定工作。

我們在設計時，機子續航時間為十八次（每次開機定時工作十分鐘），但樣機出來后，我們測試的續航時，只有十三次，遠低于我們的設計要求。

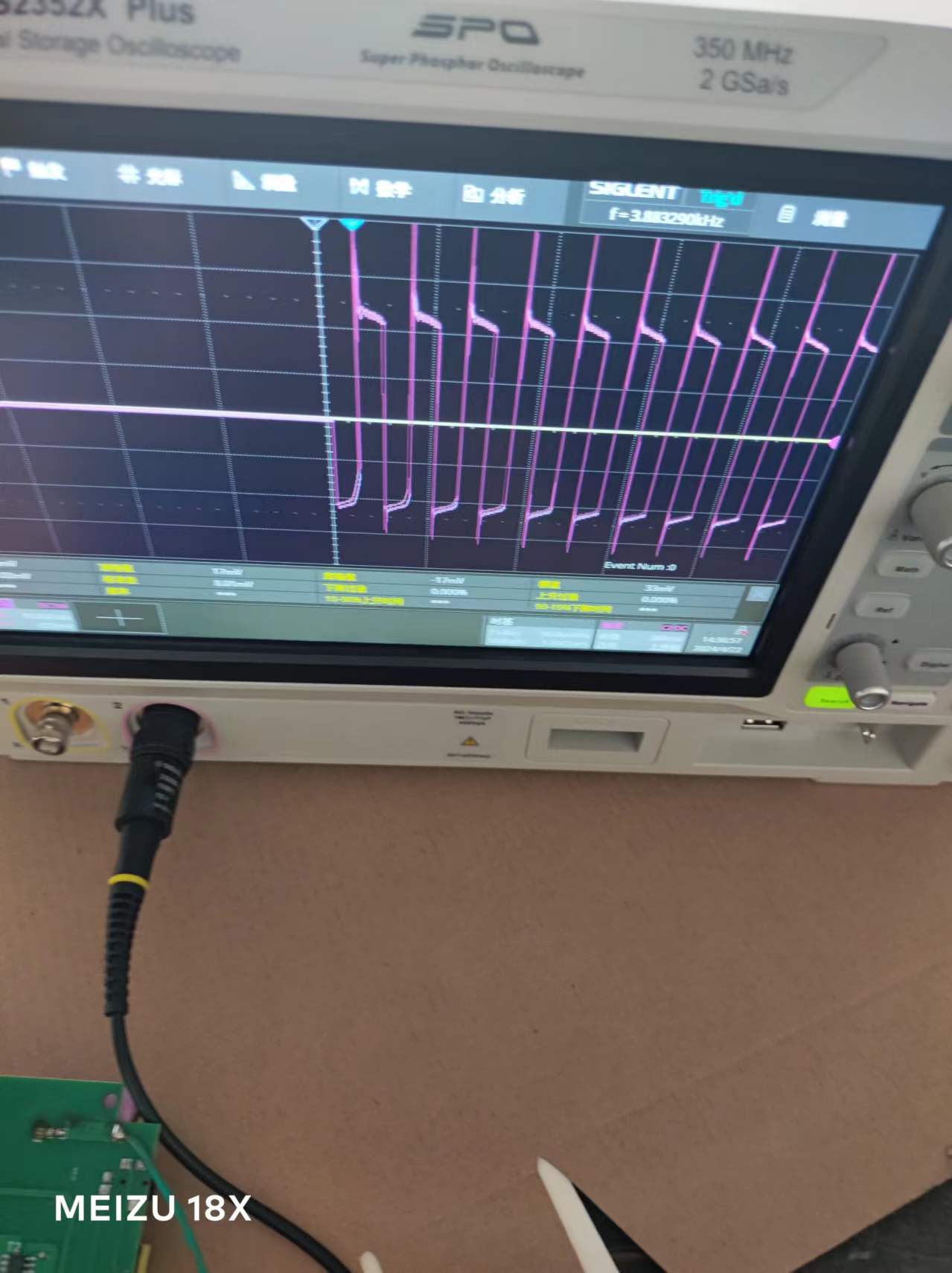

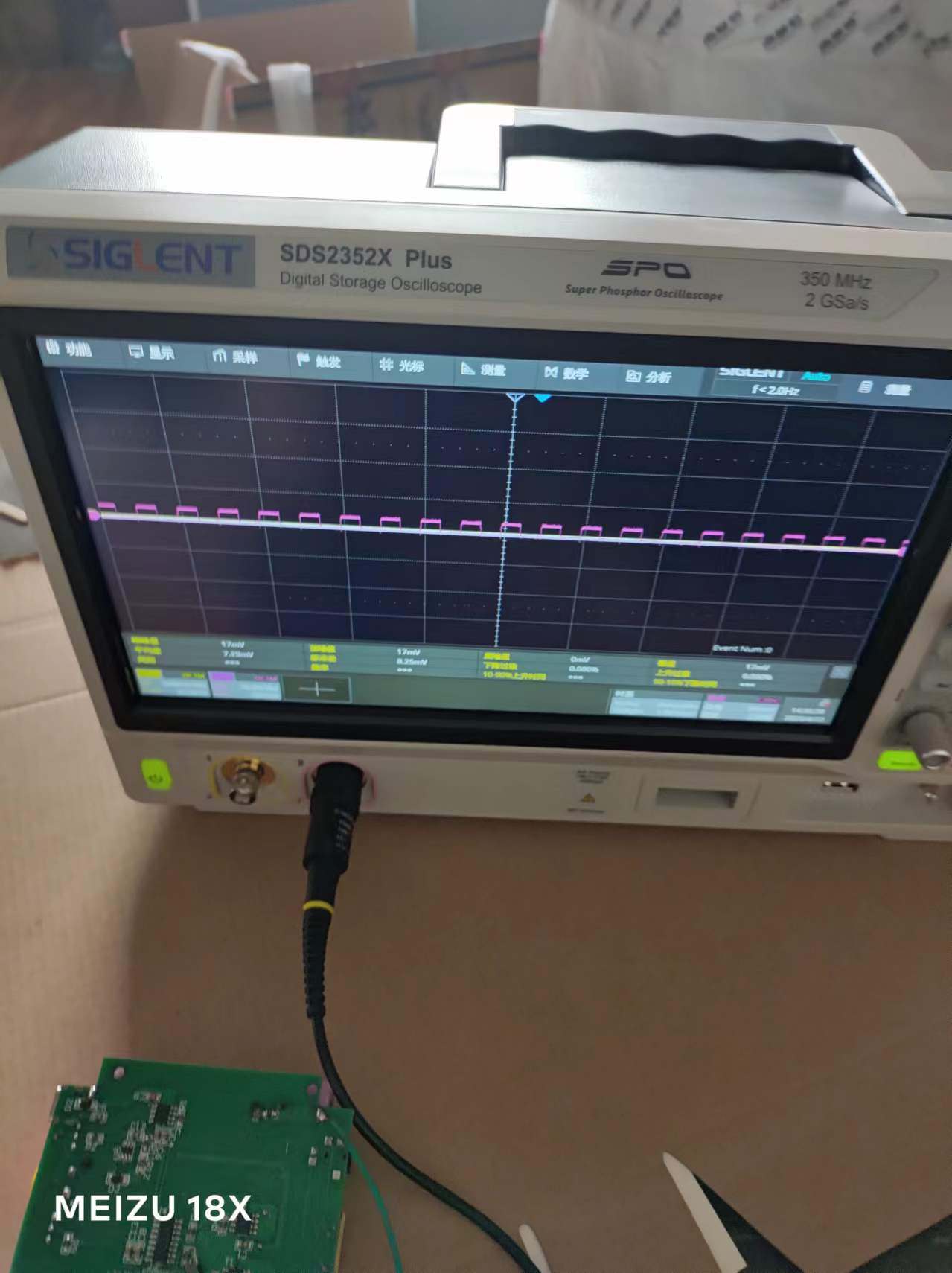

針對這一問題，我們用示波器，對電源部分的電路各關鍵點，進行了嚴格仔細的檢測，發現輸出電壓紋波較大（紋波電在1.8-24mv之間波動）波形如圖1所示，經過分析后，把電源部分的元器件參數進行了調整，然后把電源輸出端的濾波電容由1000uF10V轉成6800uF10V，然后再檢測輸出電壓的波形，波紋電壓已降至0.1~0.3mv，輸出電壓很平穩，波形如圖2。檢查機子的續航時間，已達到十八次以上，實現了設計時的標準要求。

圖一

圖二

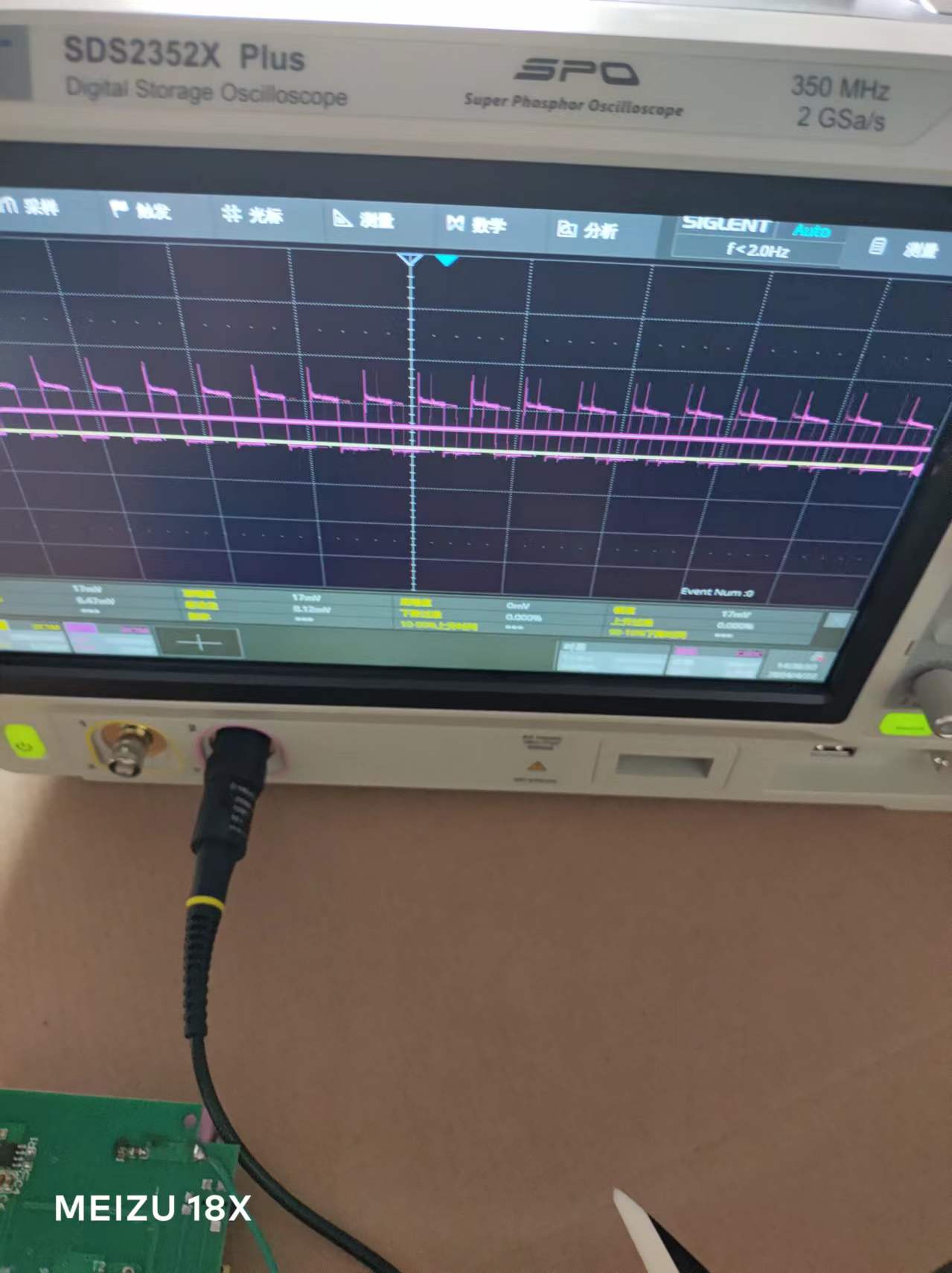

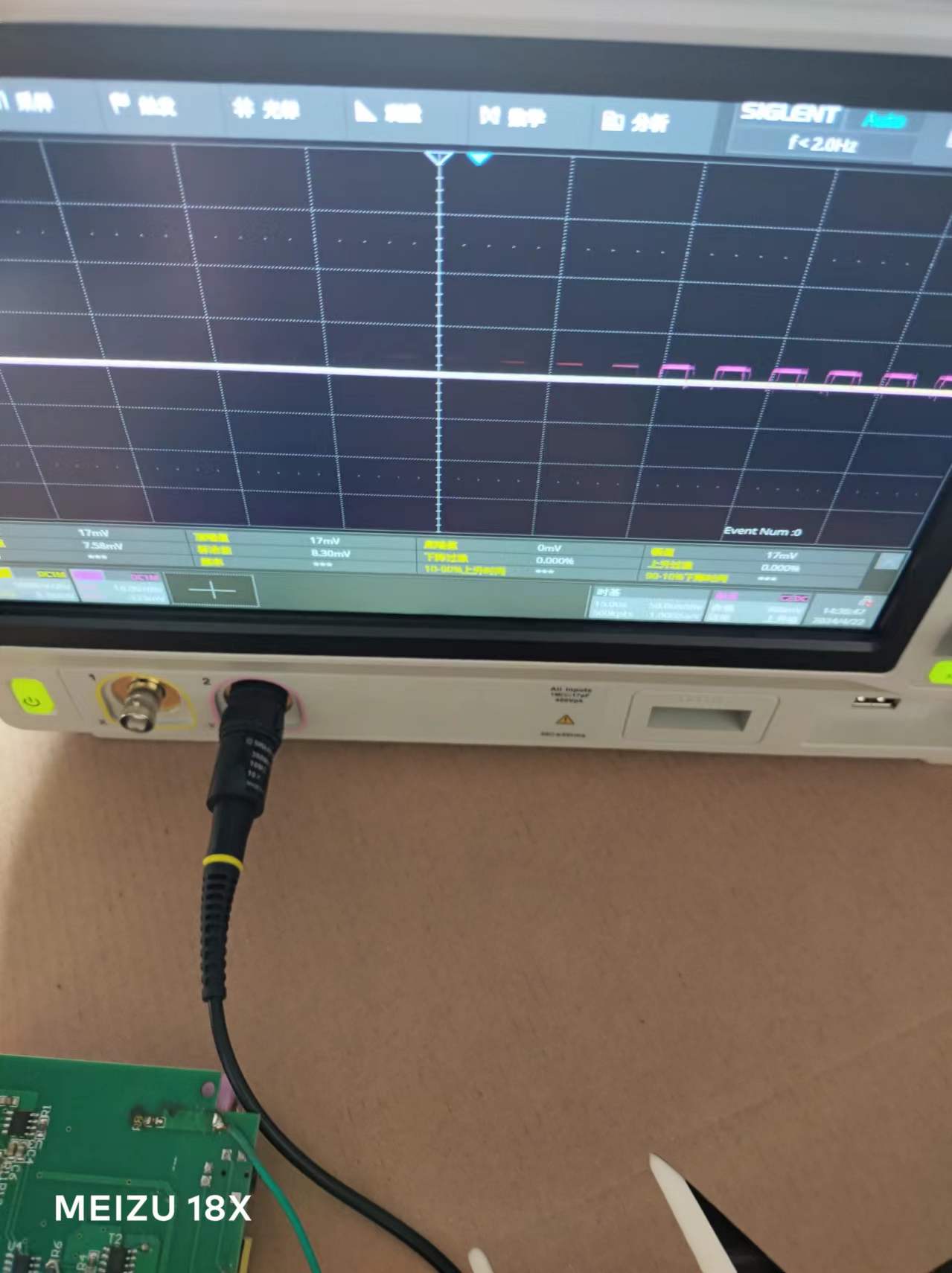

對于用戶反映的信號過強這一問題，用示波器檢測信號發生電路的輸出信號電壓，發現輸出信號電為1.3~1.6mv（波形如圖3）。我們設計的信號輸出電壓為0.5~0.8mv。顯然高出了我們的設計要求。在此，我們調整了信號發生電路的元器件參數，又在信號發生電路的輸出端和功率放大電路的輸出端加入-120Ω的電阻，再次檢測功率放大電路的輸出波形，波形幅度已明顯降低，波形如圖4。

圖三

圖四

把改進后的樣機交給用戶，他們使用后反饋的信息，對機子改進后的參數性能比較滿意。至此，整個研發已基本完成。

這次的研發設計成功，得益于鼎陽SDS2352示波器加速的頻率響應，瞬間捕捉的這些卓越功能，才使得整個研發設計順利完成。所以，對于產品的研發設計，一款性能優異的儀器儀表舉足輕重、至關重要。鼎陽SDS2352（兩通道2354四通道）可以輕松勝任各個電子電器企業的研發、生產檢測要求。

以上是本人在我們公司產品研發、測試當中，使用鼎陽SDS2352示波器的一點體會，不妥之處，懇請業內各位老師同行賜教。
