隨著5G通信、物聯網等市場的快速發展，特別是智能手機、平板以及可穿戴等設備更新迭代愈趨頻繁，高性能射頻芯片/前端模組的需求量急劇攀升，對制造端的射頻芯片產線測試能力形成極大考驗，測試效率、測試成本以及高性能指標成為射頻芯片測試的關鍵因素。

6955AC信號收發儀為標準PXIe總線3U 兩槽的模塊化產品，最大信號帶寬200MHz，單個模塊可同時實現寬帶信號發生與分析，并且擁有豐富的可編程接口、高精度觸發同步和用戶自定義FPGA功能，非常適合并行測試、高吞吐量、對測試速度有很高要求的測試場景，可以為射頻芯片測試提供高效率、低成本的解決方案?；赒T平臺開發的軟件有很好的兼容性，支持跨平臺的開發和移植，函數接口支持QT、LabWindows、Microsoft、Visual Studio等多種開發環境進行系統集成。

6955AC信號收發儀作為射頻芯片測試機臺的核心模塊，具備射頻芯片測試所需的各種功能：

（1）寬帶矢量調制信號發生功能可用于芯片測試中所需PSK、FSK、QAM等調制信號的產生；連續波信號發生功能可用于芯片測試中單音信號的產生。

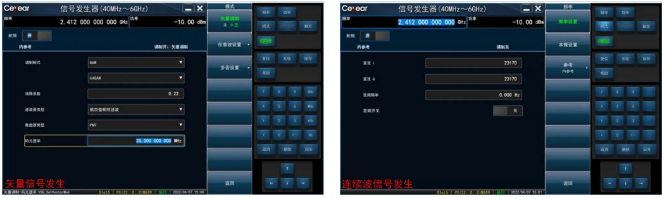

圖1 寬帶矢量調制信號發生與連續波信號發生

（2）寬帶矢量調制信號分析可用于芯片測試中所需PSK、FSK、QAM等調制信號的解調；頻譜分析可用于射頻芯片插損、隔離度、三階交調、相位噪聲和噪聲基底的測試；帶內功率測量功能可用于通訊類芯片的測試；相位噪聲測量功能可用于VCO和信號產生類芯片的單邊帶相位噪聲測試。

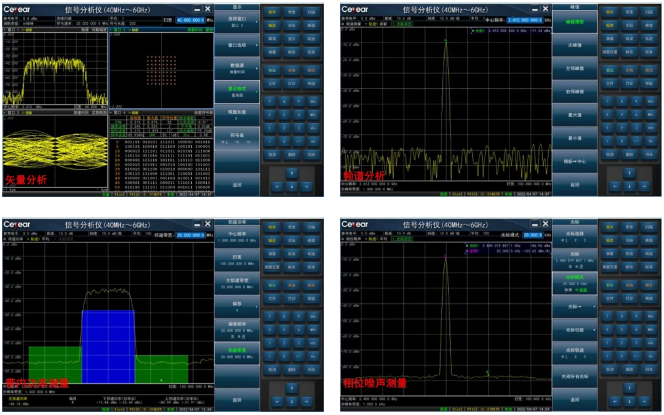

圖2 寬帶矢量調制信號分析與頻譜分析圖

（3）任意波播放（3種文件格式）可用于加載WLAN、2/3/4/5G等通信協議信號；雙音信號產生可用于射頻芯片的三階交調指標測試。

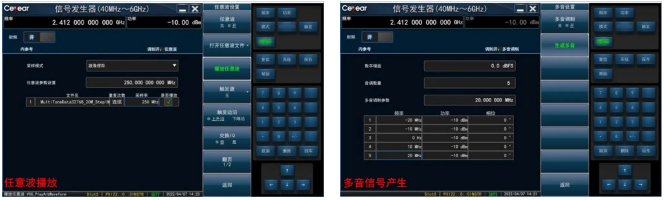

圖3 任意波播放與多音信號產生圖

（4）可編程接口和數字IO可用于與具備SPI等控制總線和邏輯電平的芯片交互，觸發總線用于芯片狀態轉換的捕捉。

（5）信號收發儀可實現WLAN等通信協議信號的發生與分析。

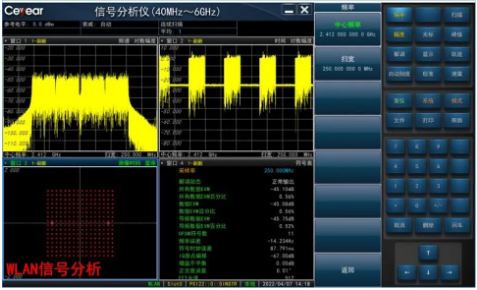

圖4 WLAN信號分析解調

6955AC信號收發儀的部分關鍵指標實測值如下圖5~圖9所示。優秀的回波損耗指標是輸出功率精度和幅度測試精度的基礎，同時6955AC具備較高的最大輸出功率，以滿足功放測試等場景對輸出信號功率的需求。

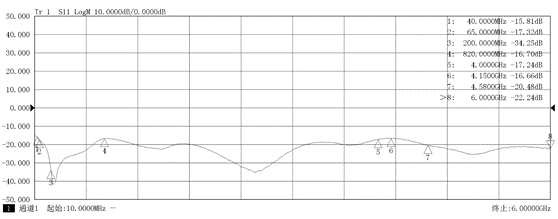

圖5 信號收發儀射頻輸出端口回波損耗曲線（實測值）

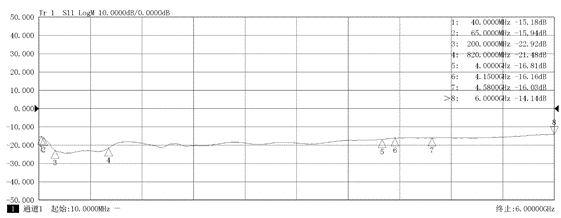

圖6 信號收發儀射頻輸入端口回波損耗曲線（實測值）

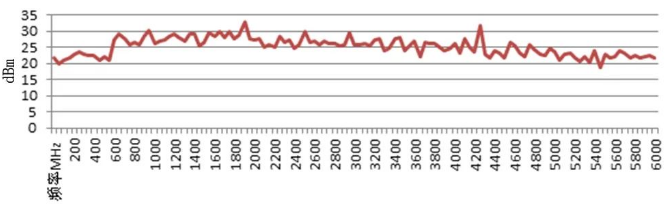

圖7 信號收發儀三階輸入截獲點（參考電平0dBm實測值）

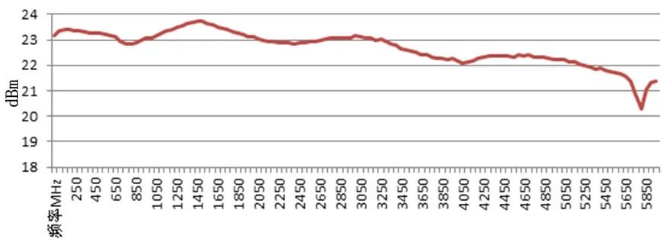

圖8 信號收發儀最大輸出功率（實測值）

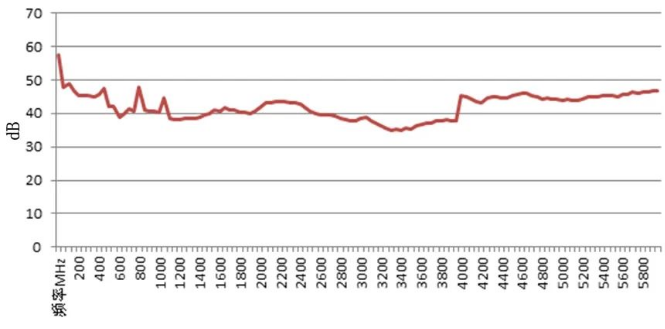

圖9 信號收發儀信號發生的二次諧波（0dBm，實測值）

6955AC信號收發儀并不是信號發生與信號分析的簡單疊加，而是根據用戶的測量和控制需求，通過收發邏輯、FPGA及編程接口可以量身構建的面向需求的解決方案，真正為用戶做到1+1＞2的體驗效果，讓用戶能夠快速、高效地應對各種射頻芯片產線測試挑戰。
