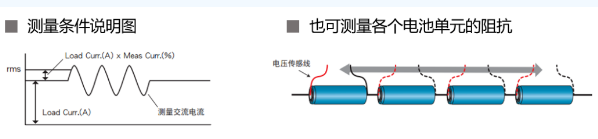

通過利用多功能直流電子負載裝置PLZ-5WZ系列的高速電流步序列和可與該Step同步的內置高精度電壓計，實現測量交流方式的阻抗。使用PLZ-5WZ系列附屬的應用軟件，即使不編寫程序也能簡單地測量阻抗。使用電子負載裝置進行阻抗的測量能使放電中的同時測量與測量信號的大電流化變得更加輕松，所以與大型電池的匹配性也特別高。
由于一邊放電一邊進行阻抗測量，所以可取得DUT的實時阻抗值

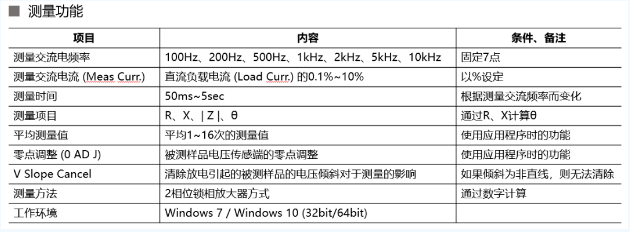

除了Z以外，還可測量R、jX、θ
只使用應用軟件即可實現簡單的阻抗測量，測量結果和圖表可直接復制至Excel等軟件中

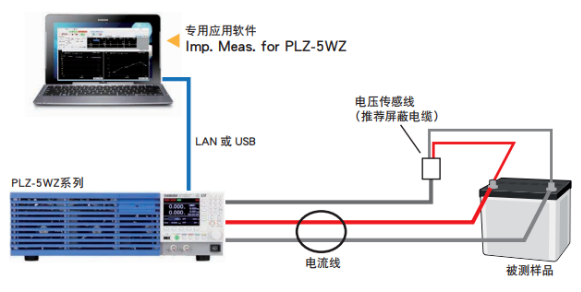

應用軟件 Imp.Meas.for PLZ-5WZ

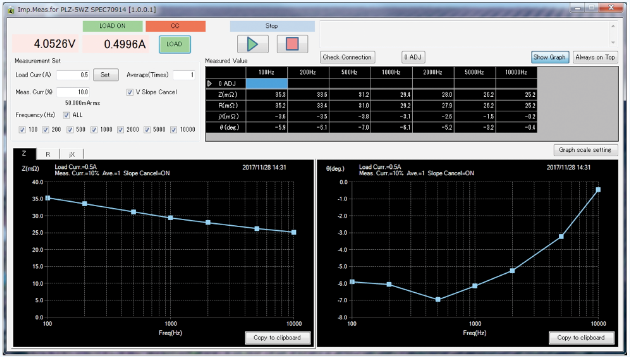

應用軟件實際畫面
