為了最大化功放效率，功率放大器必須能工作在快速的開啟與關閉模式下。但是對于功率放大器的這種快速的開啟會影響信號幀的Preamble部分，從而對于信號解調造成影響。如圖1所示，針對802.11ax的HE-SU這種幀結構，其Preamble部分包括L-STF, L-LTF, L-SIG, RL-SIG, HE-SIG-A, HE-STF, HE-LTF等多個部分，根據不同的幀格式，Preamble的長度約為幾十微秒到一百微秒左右。所以針對器件測試，通常使用動態EVM來衡量功率放大器在這種頻繁開關下的信號質量。

本文給大家介紹一種基于CMP180進行動態EVM測量的方法。

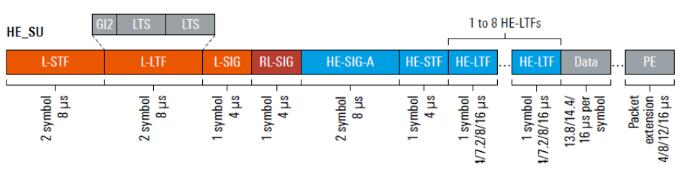

圖1.Wifi6 HE_SU幀結構

利用R&S的波形生成工具，可以對相應的幀結構的內容和格式進行配置，生成符合要求的波形文件用于測試。這里我們可以對信號的PHY和MAC層的信息進行配置。

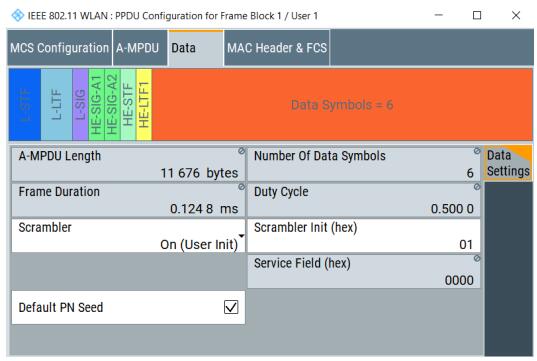

圖2.利用WinIQSim2生成波形

為了模擬功率放大器的這種開關的效應，需要通過一個ON–OFF開關信號來控制直流電源對功率放大器進行供電和斷電，即可快速開啟或關閉功率放大器。當這個信號處于開啟時功率放大器就工作，當這個信號關閉時功率放大器就關閉，我們把這個信號稱為功率放大器的使能信號，即功率放大器EN信號。它其實是控制功率放大器直流供電的一個控制信號，即如下的藍色部分。其中：

1. T1是整個功率放大器系統電路的響應時間，一般在1us以內。企業可以根據自己的產品特性進行配置，這個時間越短，功率放大器響應就越快。

2. T2是波形文件的持續時間，即Waveform duration。

3. T3實際上是功率放大器的供電關閉和基帶信號播放完成之后的時間差。

4. T4是功率放大器的關閉時間。

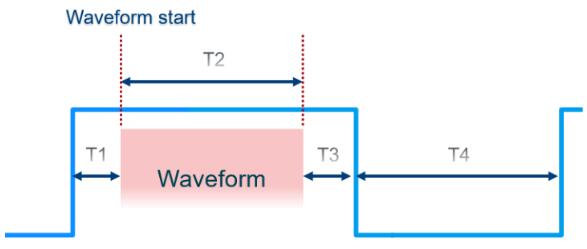

圖3.PA使能信號和波形信號時序圖

下面簡單介紹一下如何使用R&S的波形生成工具生成具有50% Duty Cycle的波形以及相應的” PA (Power Amplifier）EN”信號。

在WinIQsim2中配置相應的WLAN規范標準，Transmission mode，PPDU數據中的相關配置，例如MCS，A-MPDU等參數，軟件就可以計算出Waveform的長度，如圖1所示在HE-160MHz，MCS11，Data Length= 11670 Byte的情況下，波形長度為0.1248ms，此時在frame Blocks中配置Idle Time，即可得到50% 的Duty Cycle。

配置PA_EN Signal，這里實際上是對波形設置相應的Marker信號，該Marker信號一方面用于使能功率放大器，另外一方面用于CMP180動態EVM測量的觸發，建議這里配置成除了Marker1以外的觸發，因?yàn)镃MP180的默認Marker1是Restart Marker。信號采樣率為240MHz，1us即需要配置240sample作為Marker偏移，Rising Edge需要提前，所以配置為-240 Samples，F(xiàn)alling Edge在 frame Active之后，所以配置為+240 Samples。在配置好了之后，還可以使用ARB Toolbox的工具去檢查一下波形文件以及PA_EN信號的配置。

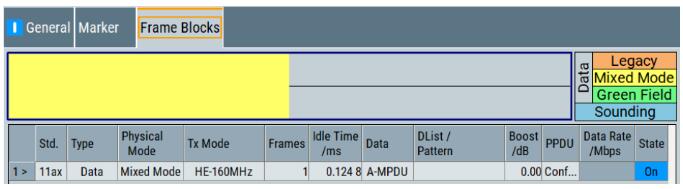

圖4.Idle  Time配置

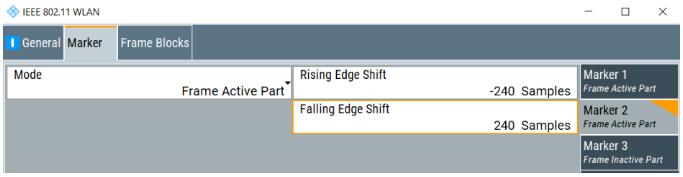

圖5.PA_EN配置

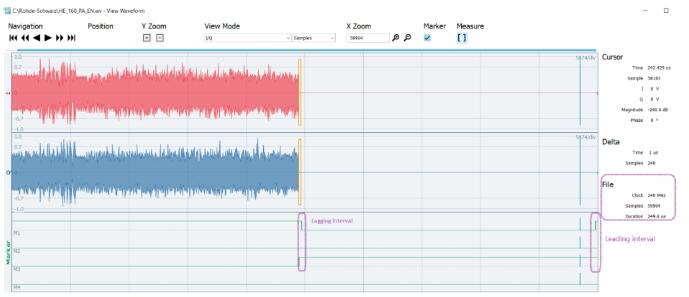

圖6.PA_EN波形

在完成波形文件配置之后，就可以跟實際功率放大器連接進行測試了，圖7展示了實際功率放大器的連接示意圖。

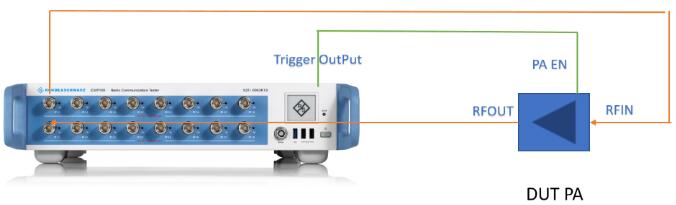

圖7.實際PA測試 Setup

測試配置方面，CMP180使用GPRF Generator加載剛才配置的波形文件，如圖8所示，CMP180產生了一個6980MHz，輸出功率為 -10dBm的HE_160信號。

注意，我們根據實際情況對CMP180進行端口配置，可以利用同一個通道進行測試，也可以利用兩個通道進行測試。

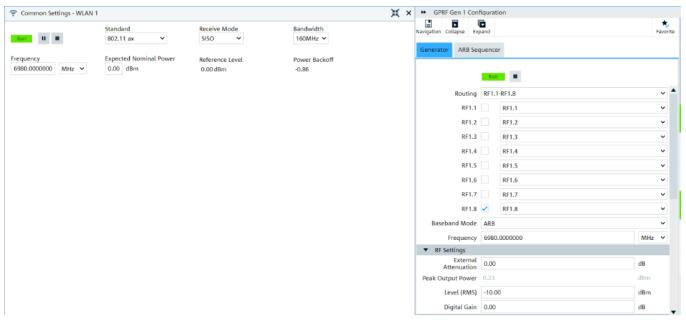

圖8.CMP180信號源配置

測量方面，需要按照波形文件進行相應的配置。這里我們可以配置相應的解調參數，例如Standard，SISO or MIMO，信號帶寬，頻點等信息，需要注意的是需要使用正確的觸發，才可以得到相應的動態EVM測量結果。另外因?yàn)橛绊慐VM的因素眾多，我們還需要注意相關解調配置，這里比較重要的是信道估計，即Channel Estimation和跟蹤算法 Phase，Timing，Level跟蹤是否啟用。除此以外儀表還提供了額外的噪聲消除和平滑的方法來改善對于信號的EVM解調性能。

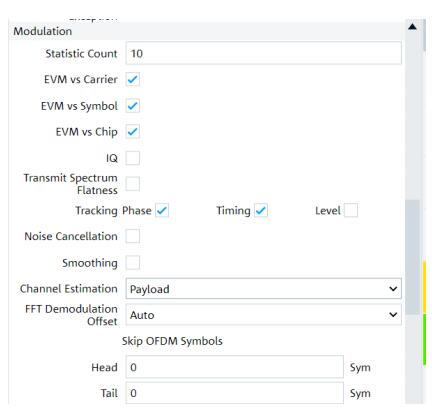

圖9.CMP180解調配置

在完成了配置之后，即可以開啟測量，進行實際測試了，如圖9所示，即為一個基本的Dynamic EVM測量結果。

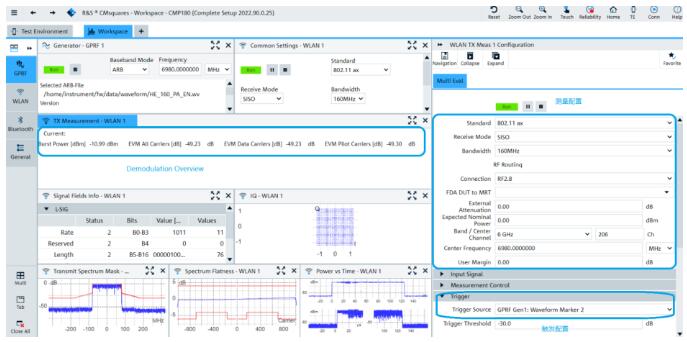

圖10.CMP180測量結果

總結

本文通過一個實例來介紹如何使用CMP180進行WLAN功率放大器的動態EVM測試。該方法利用綜測儀進行測試，測試方案簡化，不需要額外的PA使能信號產生設備，也將信號源和頻譜儀的功能進行了集成。可以極大的簡化日常測試的環境搭建工作。

Tips

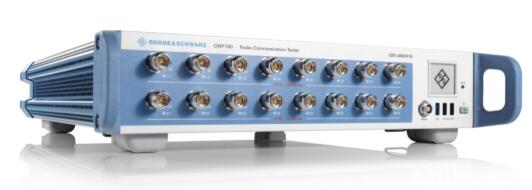

CMP180是一款功能強大，性能優異的非信令綜測儀，它的頻率擴展到8GHz，帶寬擴展到500MHz，具有極佳的底噪性能，高輸出功率以及業界領先的殘留EVM性能可以滿足Wifi6e/Wifi7的測試需求。而且它具備雙通道，16端口，可以滿足研發端True MIMO以及產線多DUT并行測試的需求，最大化優化產線結構和吞吐量。它不僅可以滿足終端和AP產品的測試，還可以滿足功率放大器研發的嚴格測試需求。
