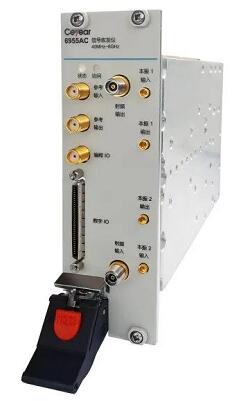

Ceyear 6955AC信號收發儀(VST)收發如你所愿


中電科思儀最新推出的6955AC信號收發儀為PXIe總線3U 兩槽的模塊化產品,具有連續波信號發生、矢量信號發生、任意波產生、多音信號產生、頻譜分析、寬帶矢量信號分析等功能,支持WLAN協議解調,而且通過豐富的可編程接口、I/O與觸發總線的配合使模塊具備強大的綜合邏輯控制能力。該模塊頻率范圍40MHz~6.0GHz、信號發生和分析同時具備最大200MHz瞬時帶寬,其內置的高性能FPGA可實時并行處理發生和分析的數據流,通過更小的體積、更高的測試效率、實時并行收發信號處理、高速數據傳輸與測試成本的極致平衡,以適配客戶的不同測試場景,堪稱射頻測試全面手,可應用于集成電路測試、物聯網測試與裝備小型化綜合化測試等眾多領域。

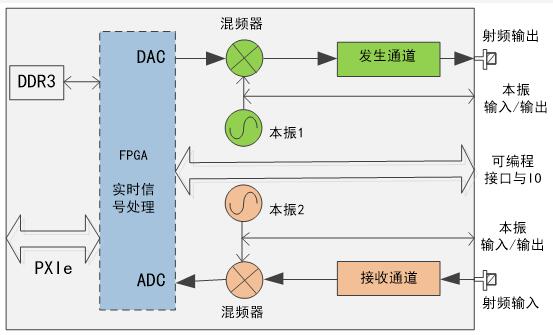

圖1 6955AC信號收發儀原理框圖


如圖1所示,6955AC在3U兩槽空間中集成了一路信號發生與一路信號分析,信號發生與信號分析共用高性能FPGA,實現采集數據與發生數據的實時處理與傳輸。發生與分析具備獨立可調的本振源,兩個本振源共參考,并在前面板分別設計了本振輸入與輸出。基于QT平臺開發的軟件有著很好的兼容性,能夠支持跨平臺的開發和移植。


6955AC信號收發儀具備以下主要功能:


(1)寬帶矢量調制信號發生、模擬信號發生

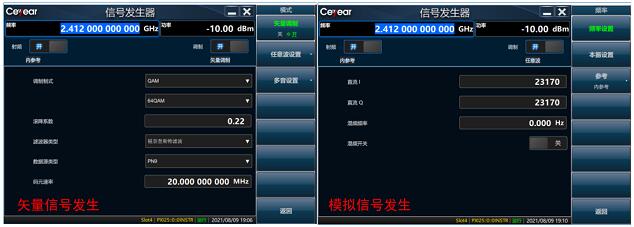

圖2 6955AC寬帶矢量調制信號發生


(2)寬帶矢量調制信號分析、頻譜分析、帶內功率測量、相位噪聲測量

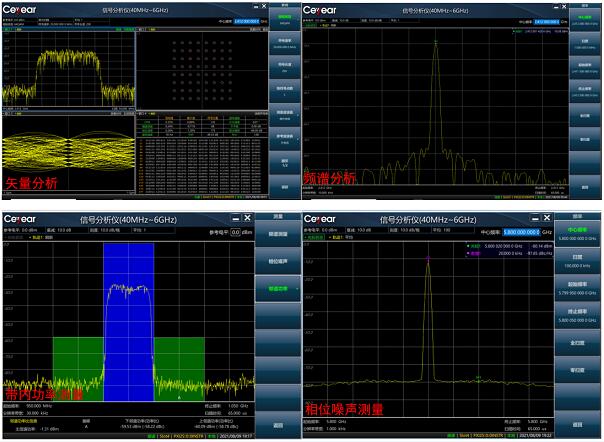

圖3 6955AC寬帶矢量調制信號分析與頻譜分析圖


(3)任意波播放(3種文件格式)、多音信號產生

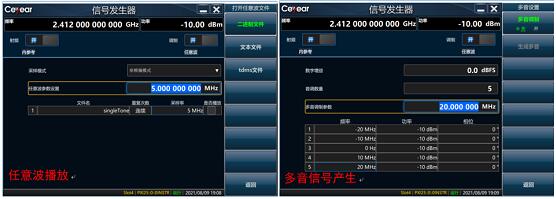

圖4 6955AC任意波播放與多音信號產生圖


(4)可編程接口、I/O與觸發總線


編程I/O接口(SMA陰頭)位于模塊的前面板,是一個3.3 V LVTTL、雙向的通用數字IO接口,通常用于觸發器輸入或事件輸出。

數字I/O接口(VHCDI)位于模塊的前面板,包括24條雙向LVTTL數字IO線,每通道包含4線(總共6通道),并可對每個通道進行單獨配置。數字IO 連接器也包含時鐘輸入和時鐘輸出線、以及可用于觸發或額外雙向數字IO的PFI 1和PFI 2線。由于數字IO的緩存直接連接至FPGA,所以可以通過上位機對單個數字IO口的功能進行配置,以滿足特殊的應用需求。

6955AC信號收發儀的主要技術指標,如下表1所示。

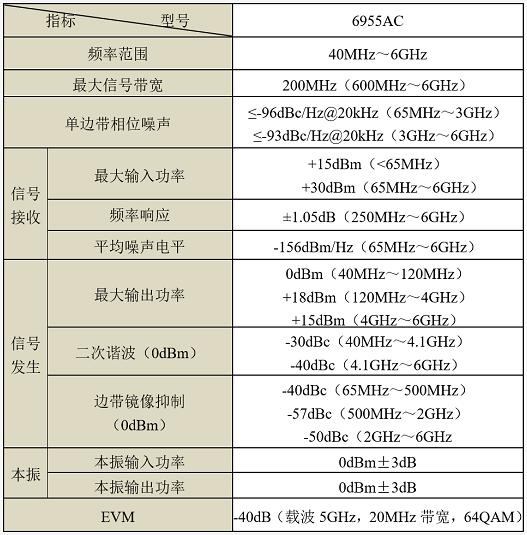

表1  6955AC信號收發儀主要技術指標


6955AC信號收發儀的部分關鍵指標實測值和典型值如下圖5~圖9所示。

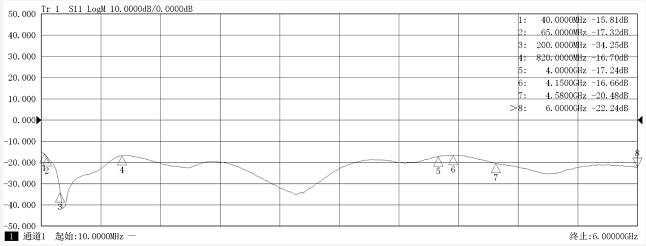

圖5 6955AC信號收發儀射頻輸出端口回波損耗曲線(實測值)

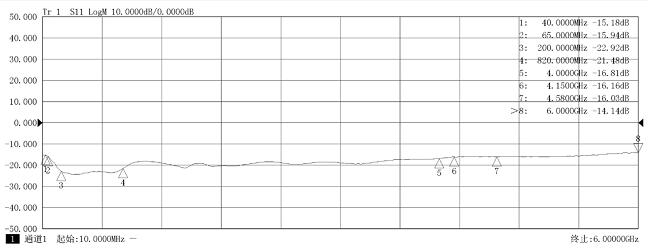

圖6 6955AC信號收發儀射頻輸入端口回波損耗曲線(實測值)

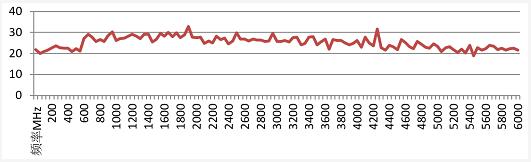

圖7 6955AC信號收發儀三階輸入截獲點(參考電平0dBm典型值)

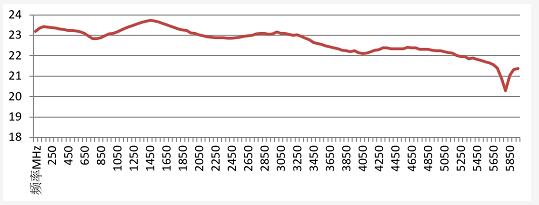

圖8 6955AC信號收發儀最大輸出功率(典型值)

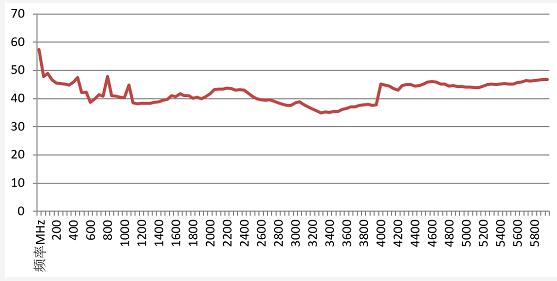

圖9 6955AC信號收發儀信號發生的二次諧波(0dBm,典型值)


6955AC信號收發儀不僅可以作為獨立的測試儀器,而且提供了符合IVI規范的函數接口,支持在LabWindows、LabView、Microsoft Visual Studio、QT、NetBeans IDE等開發環境進行系統集成。

6955AC信號收發儀并不是信號發生與信號分析的簡單疊加,而是根據用戶的測量和控制需求,通過收發邏輯、FPGA及編程接口可以量身構建的面向需求的解決方案,真正為用戶做到1+1>2的體驗效果,讓用戶能夠快速、高效的應對各種測量挑戰。目前6955AC信號收發儀已正式上市,其優秀的性價比和豐富的測量功能,一定能夠讓你眼前一亮。
