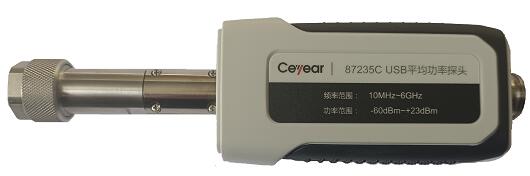

Ceyear 87235系列USB平均功率探頭是中電科思儀科技股份有限公司推出的寬頻段、大動態范圍、高功率測量準確度的功率測量儀器，其在10MHz～50GHz頻段內可實現連續波、脈沖調制、4G/5G通信信號等絕大多數微波信號的平均功率的準確測量。

一、寬頻帶、大動態范圍

87235系列單功率探頭動態范圍最高可達96dB，是我司動態范圍最大的功率探頭。87235系列推出4個型號，頻率覆蓋10MHz～50GHz。

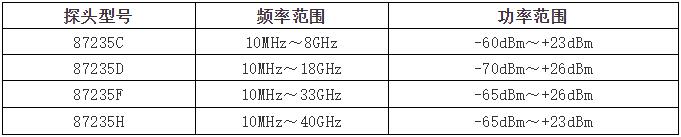

表1  87235系列功率探頭指標

二、高功率準確度

87235系列USB平均功率探頭具有極高的平均功率測量準確度，可準確測量單音、4G_LTE、5GNR信號平均功率。如圖1～圖3所示為實測功率測量準確度。在-40dBm～+10dBm功率范圍內，單音信號功率準確度實測<±0.1dB，4G_LTE、5GNR信號功率準確度實測<±0.15dB，可滿足通信市場、國防軍工以及工業電子功率高準確測試需求。

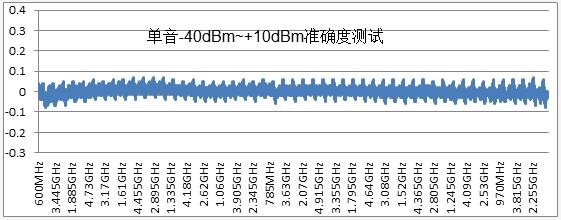

圖1 單音準確度測試

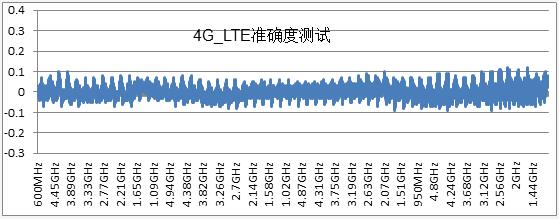

圖2  4G_LTE準確度測試

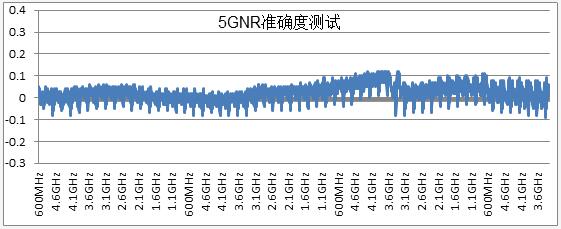

圖3  5GNR準確度測試

三、穩定可靠

87235系列USB功率探頭具有極高穩定性，如圖4、圖5所示為-40dBm、+10dBm功率點穩定性測試，-40dBm功率穩定度<±0.05dB，+10dBm功率穩定性達到<±0.01dB，可滿足用戶計量級測試需求。

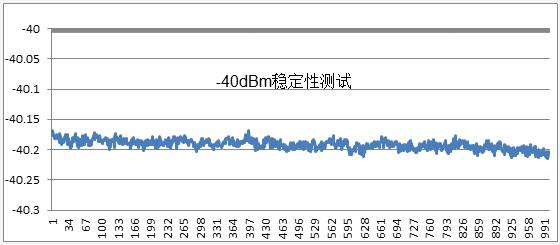

圖4  -40dBm穩定性測試

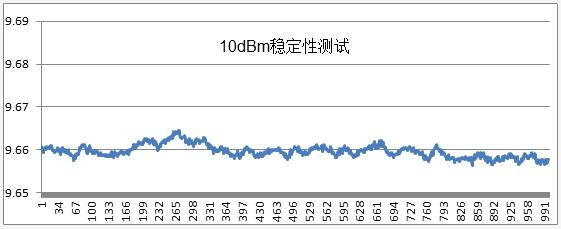

圖5  +10dBm穩定性測試

四、使用方便、測試高效

87235C系列USB平均功率探頭使用方便，可以通過USB電纜直接接到計算機中，通過應用程序進行功率測量，也可以接到系統中通過程控測試。

測試效率高，通過設置“孔徑”定制測量時間長度，最快可提供每秒高達50000次的實時測量。

圖6  接入計算機中使用

圖7  搭建測試系統使用
