如今,政府和私人安全機構為了減少犯罪或改善公共安全,越來越多的開始應用熱像儀。各種監控?cái)z像頭和互聯網協議(IP)安全攝像頭在城市、酒店、商超、娛樂場所、體育場館和其他商業及工業區隨處可見。
搭載紅外探測器的攝像頭需要主動冷卻,以最大限度地降低熱噪聲,改善圖像分辨率
搭載紅外探測器的熱像儀通常用于改善夜間的設施和邊界安全。近兩年,為了管控新冠疫情(COVID-19)流行,熱像儀已經作為一種必要的安全措施來篩查人員的體溫。
根據市場研究機構MarketsandMarkets的報告數據,由于公共安全和安保關注度的提高、監控?cái)z像頭的日益普及和需求增長,全球視頻監控市場規模預計將從2020年的455億美元增長到2025年的746億美元。
另有數據顯示,2018年僅IP攝像頭市場規模就超過了80億美元,預計2019年~2025年期間將以14%的復合年增長率(CAGR)增長,到2025年全球產業出貨量預計將超過1億臺。
此外,2019年全球紅外相機市場規模超過了60億美元,預計2020年~2026年期間將以7%的復合年增長率增長。
應用背景
監控?cái)z像頭應用了多種光電技術,所有這些技術都需要溫度穩定以達到最佳的性能。數字安防攝像頭通常采用兩種主要類型的圖像傳感器:電荷耦合器件(CCD)和互補金屬氧化物半導體(CMOS)傳感器。這兩種圖像傳感器都采用復雜的2D光電探測器陣列(像素)將光子轉換為電荷,然后將這些電荷放大和數字化,以創建數字圖像。兩者之間的區別在于如何以及在何處完成這一過程。
現在,很多安防攝像頭都采用熱成像技術進行夜間監測。類似普通相機利用可見光成像,這些相機利用紅外輻射進行成像??梢姽庀鄼C(jī)的敏感波段大約為400~700 nm,紅外相機對1000 nm~14000 nm的波長敏感。而熱成像相機則使用焦平面陣列來對更長的紅外波長作出響應。
有些智能熱像儀包括功能強大的視頻處理器,能夠處理和分析成像以實現更精確的檢測。先進的視頻處理技術還能夠使熱像儀具有更寬廣的覆蓋范圍,使其能夠在超過600米的距離檢測人體大小的目標。熱像儀大致可分為兩種類型:制冷型和非制冷型。制冷型探測器,可以最大限度地提高探測性能和觀察范圍。
3D相機能夠像人類的雙眼一樣感知場景深度,生成三維圖像。有些3D相機使用兩個或多個攝像頭來記錄多個視點,也有3D相機采用單個攝像頭移動位置來完成拍攝。2D相機基于陰影數據探測、識別成像物體的外觀及尺寸,而3D相機則包含深度信息或者說xyz三維坐標,利用三維坐標數據可以獲得物體的體積和截面信息。
3D檢測可以識別跟物體圖案相近的微小缺陷,這用2D成像很難實現。隨著3D相機技術的發展,應用也在不斷擴展?,F(xiàn)在,3D相機已經應用于機器人定位、自動化檢測以及制造和測試應用的特征識別,現在它們正被引入體育場館和娛樂場所,以改善用戶體驗。
熱管理挑戰
無論采用何種成像技術,在應用過程中,成像敏感元件的工作溫度都必須保持在最高極限以下,以確保高質量成像。例如,監控?zé)嵯駜x利用紅外探測器捕捉目標物體的輻射熱,并將其轉換為視覺圖像。為了獲得最高的圖像質量,紅外探測器必須冷卻到零度以下,以最小化熱噪聲,熱噪聲會破壞或影響成像質量。被動冷卻技術(如散熱器和風扇)通常不足以冷卻熱像儀,因?yàn)樗鼈円话銦o法冷卻到環境溫度以下。下一代熱電冷卻器可提供主動熱管理解決方案,滿足熱像儀中光電器件所要求的尺寸限制和高溫度等級。
工程師在設計熱像儀時可能面臨各種挑戰,包括熱噪聲、尺寸限制、氣流不足以及材料放氣等。

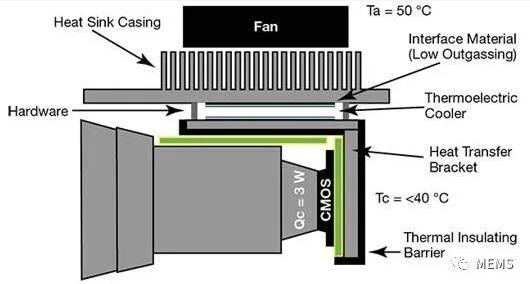

溫度低于露點的所有表面都需要外部保護,以防止在敏感元件上形成水汽。為避免材料放氣,建議使用具有低放氣特性的界面材料。(Ta:環境溫度;Tc:冷側控制溫度不超過40°C;Qc:冷卻要求,即從熱電冷卻器冷側的裝置或外殼中移除熱能的速率,以瓦特為單位)
傳統閉路監控和IP室外攝像頭能夠在高達50°C的溫度下高效工作,但當溫度超過該極限時性能會下降。而紅外相機一般要求工作溫度低于35°C。對于室外陽光暴曬下的監控?cái)z像頭,再加上緊湊設備中外圍組件釋放的熱量,這些應用的工作溫度可能高達90°C。
根據成像要求,相機可能包含多個CMOS傳感器,以提高分辨率或性能。例如,有新款3D相機包含四個CMOS傳感器來生成高質量3D圖像。更復雜的3D相機系統,其內部電源可以產生超過60 W的熱量。加上太陽輻射,戶外3D相機組件往往需要在超過其溫度限制的條件下運行。
因此,這些相機系統必須冷卻,以最大限度地降低熱量的產生。優先考慮將每個CMOS傳感器冷卻到其熱耐受限以下,以優化圖像質量。這需要具有足夠冷卻能力的解決方案,以高效冷卻四個CMOS傳感器,并將所有敏感電子元件的熱量散發到周圍環境中。
熱像儀對熱噪聲非常敏感。熱像儀檢測的是輻射熱,因此來自無源元件本身的熱量都會影響成像。熱管理系統必須能夠?yàn)閮?nèi)部組件快速散熱,包括探測器和視頻處理器。高性能熱管理系統使熱像儀能夠以高達0.025°C的精度檢測熱輻射。
熱像儀的小型化趨勢是影響熱負荷的另一個重要因素。為了提高性能和功能,現代安防攝像頭往往需要以更小的尺寸配備更多的電子設備??臻g限制會在增加熱流密度的同時,對空氣流通帶來負面影響。空氣流通的限制使熱管理設計變得低效,無法有效冷卻,從而使圖像傳感器溫度高于其最高工作溫度。
熱電器件等冷卻組件也會向散熱路徑增加熱量,這就需要更強大的熱交換器來將熱量散發到空氣環境中。氣流的考量非常重要,需要它們充分耗散熱量,以降低熱交換器熱側的熱阻。風扇或液體熱交換器增加了成本,并且需要在空間本已有限的設計中爭奪空間,這可能會帶來挑戰。

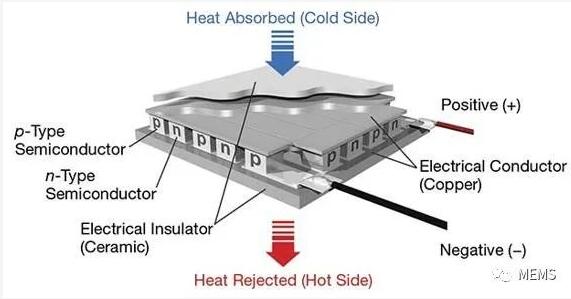

利用珀耳帖效應,熱電冷卻器可以有效地為敏感元件散熱
此外,同樣影響氣流的還有組件完全密封的相機設計。這樣做是為了使相機能夠承受水、液體、灰塵或污垢等外部環境。完全密封的設計,為熱敏元件的散熱帶來了更大挑戰。大多數情況下,外殼必須具有熱傳導路徑,如冷板,通過散熱器或熱管傳導熱量。
冷卻重要組件的過程可能會導致其表面低于露點,從而產生冷凝,帶來有害的水分。構建保護性的外部環境,以防止?jié)駳?、冷凝和其他外部污染物進入,對于保護相機敏感電子元件至關重要。此外,還必須不惜一切代價避免材料放氣,因?yàn)樗鼤?huì)污染相機的鏡頭。在設計階段,就必須考慮盡量減少可能排氣的材料,如界面材料或?qū)Ь€絕緣材料等。
普通標準散熱器無法將設備冷卻到環境溫度以下,因而不能作為獨立裝置滿足熱像儀的需求,為其提供溫度控制。熱電冷卻器等主動熱電設備與無源熱交換器結合使用,可以為熱像儀探測器提供局部冷卻。熱電冷卻器利用珀耳帖效應產生溫差,從熱交換器熱側溫度測量,可將探測器溫度降低約40°C。
然后,熱量需要通過散熱器、風扇等散熱裝置傳遞到周圍的空氣中(這個過程會增加能耗)。但是,利用風扇確保熱側散熱器不會飽和至關重要。否則,熱量會回流到器件端,導致升溫。顯然,需要對系統進行優化以提高散熱性能系數。

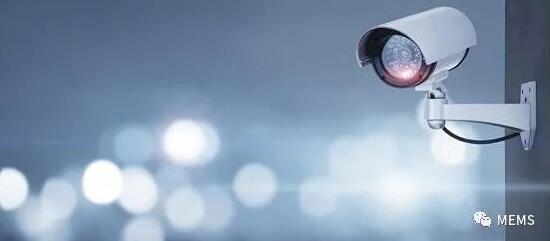

隨著政府和私人安全機構對視頻監控的應用增長,戶外攝像頭的用量大幅增加
由于標準熱電器件無法在高溫室外應用中高效運行,因此在熱像儀應用中對成像探測器進行局部冷卻并非易事。在高溫下,用于構建熱電器件的材料(包括焊料和銅母線),會擴散到熱電器件中。這將導致標準熱電器件最終失效。
熱電冷卻器解決方案
下一代熱電冷卻器將具有堅固的結構,使其能夠應對惡劣的應用環境。有些熱電冷卻器可以在高達150°C的溫度下運行,這超過大多數室外應用。
下一代熱電冷卻器采用了碲化鉍半導體材料和導熱氧化鋁陶瓷,與傳統熱電冷卻器相比,可將冷卻能力提高10%。與標準熱電材料相比,這些固態熱泵具有更高的熱絕緣屏障,可將溫差(ΔT)提高5 K。增強的熱電材料加上堅固的結構,可以防止下一代熱電冷卻器在高溫環境中的性能退化,這是當前標準熱電冷卻器的常見問題。

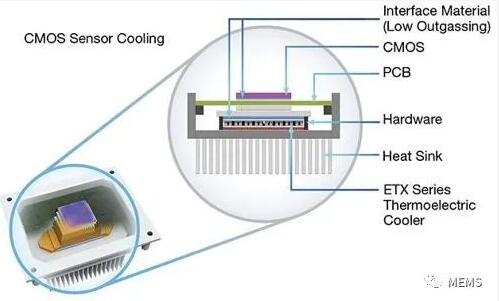

熱電冷卻器可將關鍵的CMOS傳感器溫度相對散熱器的熱側溫度降低約40°C
先進的熱電冷卻器可以保持高性能系數,以最大限度地降低運行所需要的輸入功率,并降低熱側的散熱要求,這對于散熱性能較差的應用至關重要。
室外熱像儀應用中仍需要采用溫度敏感的光電器件,最壞情況下其工作的環境溫度可能超過90°C。這些系統中的熱波動可能導致器件的性能下降,甚至系統故障。因此,這些熱像儀需要主動冷卻,以確保在室外環境中低于最高工作溫度,維持高成像分辨率。
不過,傳統的標準熱電器件也無法在這種高溫下工作。然而,專為現代、更復雜熱電冷卻器設計的新材料,可以確保當前熱像儀中熱敏電子器件的可靠性及最佳性能。

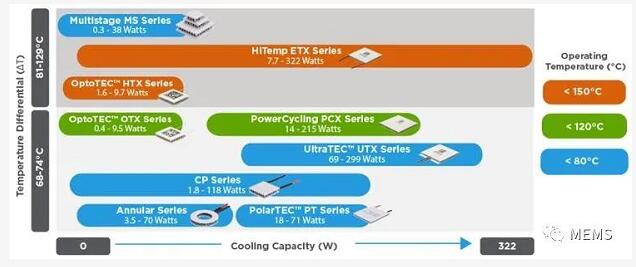

Laird Thermal Systems熱電冷卻器產品組合
本文作者Andrew Dereka,麥姆斯咨詢編譯
Andrew Dereka是萊爾德熱系統(Laird Thermal Systems)熱電冷卻器及其組件產品線的產品總監,Laird Thermal Systems是知名的熱管理解決方案全球領導者之一。Andrew Dereka擁有20年的熱管理經驗,與世界各地的主要OEM合作,了解并幫助他們解決相關的熱管理問題。
