工程師測量電參數，如電流、電壓、功率和功率因數等需要使用功率分析儀，而溫升一般會用數據采集儀進行測量——這就造成了不同測試平臺間的同步問題。
在家電檢測的應用場景中，例如電冰箱，電飯鍋，電磁爐等家用電器在不同工況下，檢測它們對應的電參數和溫升的關系，常常需要把電參數和溫度數據一起采集，才能實現后續的數據分析。橫河的功率分析儀WT系列和數采GP系列在家電檢測中應用廣泛，但目前很多客戶是用兩個不同的設備各自采集完數據后再對照時間去做分析，這樣一個一個時間點去對照會非常麻煩。
其實橫河的功率分析儀和數采的數據是可以進行同步采集的，對于電參數和溫升數據的對比分析，非常方便。
下面我們介紹三種方法用于功率分析儀和數采數據同步采集分析，大家可以根據自身設備的實際情況去做選擇。
通過功率分析儀的DA輸出與數采儀進行數據同步采集
這個連接方法對功率分析儀有要求，需要功率分析儀選配了DA輸出功能。功率分析儀的DA輸出功能，可以把測量數據用模擬信號二次輸出。用±5V滿刻度直流電壓輸出電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率，電壓峰值、電流峰值和積分值。WT310E支持4通道輸出，WT332E/WT333E支持12通道輸出，WT1800E支持20通道輸出。

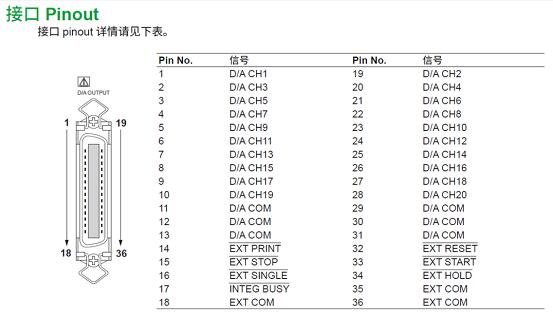

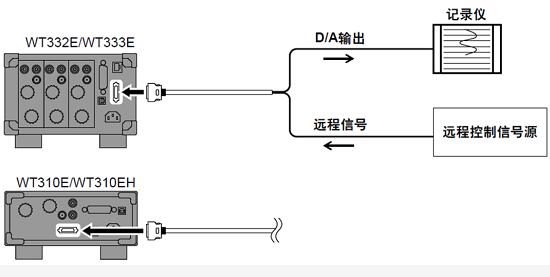

具體接線和DA輸出的接口定義如下圖所示：
這個方法優點在于對數采不挑剔，只需要功率分析儀具備DA輸出功能，就能把功率分析儀的測量數據用數采去進行采集，然后通過線性變換得到具體的電參數。操作過程如下：
把DA輸出端子的輸出端接到數采的模擬采集通道上。把信號類型設置為DCV，量程設置6V量程，然后通過線性變換，把±5V的電壓轉換為對應的輸出信號的值。例如DA通道1輸出的是500mA量程時候的Irms值，那么線性變換可以設置為-5V, +5V, -500, 500，單位設為mA。如果設定為固定量程時，數采線性變換的電量量程需要根據功率分析儀的量程來做調整，而DA輸出的分辨率有16bit。所以為了方便，可以使用固定量程來選擇大一點的量程，或者使用手動量程來把輸出的范圍設定到一個固定的值。
使用數采的WT通訊和通信通道選件(GP或者GM的/E2和/MC選件)

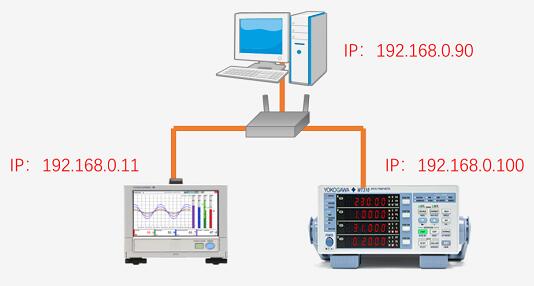

這個方法對數采有要求，需要橫河的數采具備WT通信和通信通道選件，這兩個選件如果在購買的時候沒有選，后續也可以聯系橫河公司進行升級。這個連接方式的優點在于數據是通過以太網存放在數采的通信通道里面的，連接方式和設置都非常簡單，而且可以同步采集幾百個電參數。具體連接方式如圖：

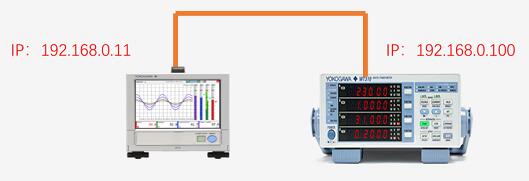

如果只在GP上面查看數據，也可以如下圖一樣，網口直連即可：

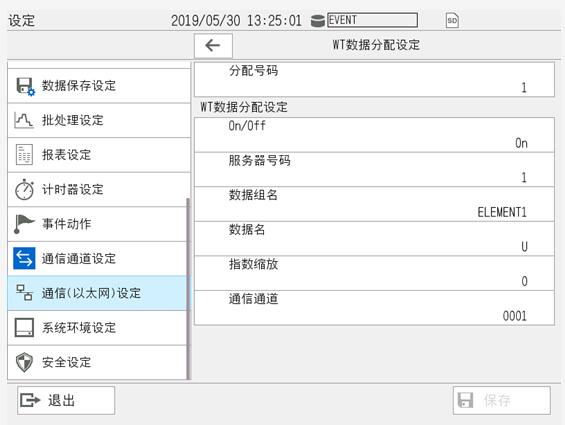

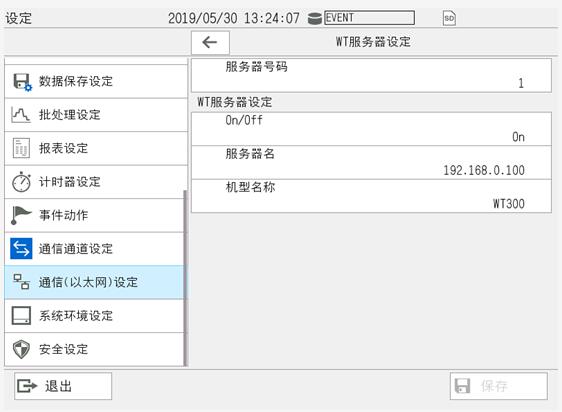

使用這個辦法，需要把設備設置在同一個網段，所有的設置均可在GP上進行，我們只要在GP上設置好WT對應的IP地址和對通信通道進行分配即可，如下圖：
使用橫河數據采集軟件GA10進行數據采集
如果我們的功率分析儀和數采都沒有上面說的選件并且不想進行升級，可以購買橫河的數據采集軟件GA10，這個數據采集平臺可以把功率分析儀的數據和數采的數據一起采集分析。連接圖和方法二一樣，把兩臺設備通過通信端口和PC進行連接，連上以后進行下圖操作即可。

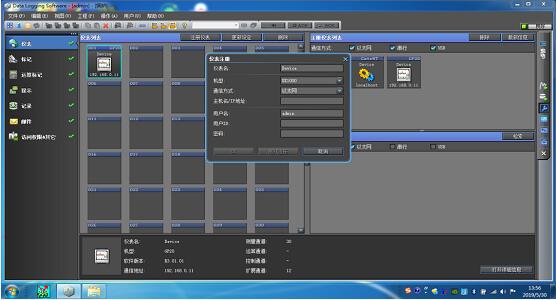

先把儀器和軟件連接上，數據需要一起采集的設備拖到同一工程。

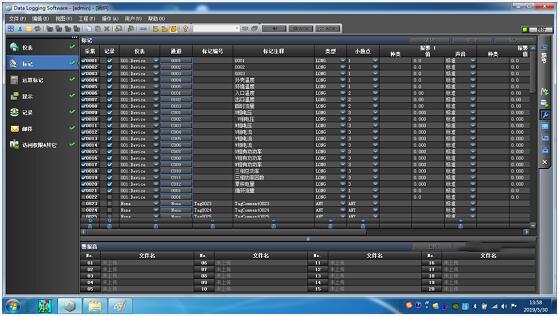

在標記里面把相應的電參數和溫度參數填好，就可以一起顯示和記錄。

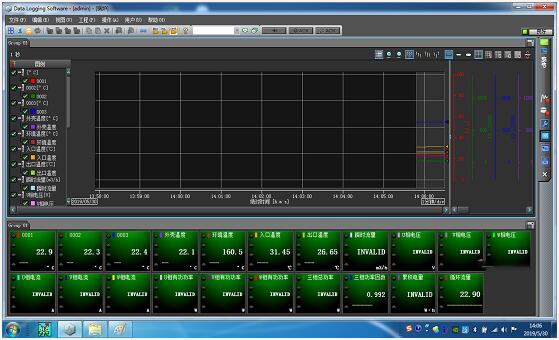

顯示和記錄畫面
以上就是功率分析儀和數采儀數據同步采集的三種方法，大家可以根據自身的實際情況選擇合適的方案。實現數據同步采集后，用戶還能使用橫河的軟件進行數據分析和處理，方便快捷。如果有這種測試需求，歡迎聯系橫河，我們會為您量身定制合適的方案！
