通常情況下，直流電源的輸出電壓的Tr/Tf(上升時間/下降時間)為數十ms～數百ms。但是根據用戶的EUT或試驗內容，也有需要更快速的Tr/Tf的情況。
這種情況通過使用雙極性電源或交流電源的放大器功能，則有可能可以實現數μs的高速Tr/Tf。但是會需要投資大量的資金才可實現。
為了解決此煩惱，小編這次會為大家介紹一種通過直流電源與電子負載的組合，實現輸出電壓Tr/Tf高速化的方法。

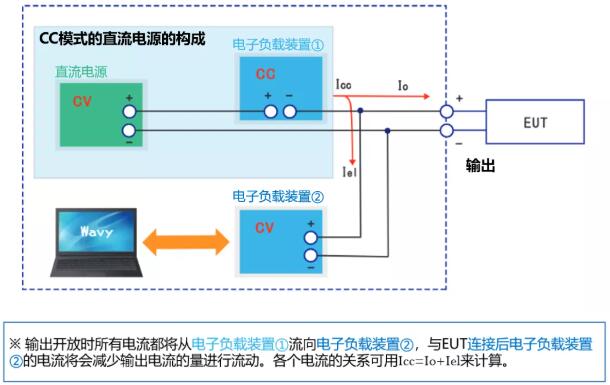

簡易高速Tr/Tf恒電壓電源系統
· 將電子負載裝置①與直流電源進行串聯連接，模擬構成一個[CC模式的直流穩定化電源]。
· 將電子負載裝置①的恒電流值(CC)設定為EUT的試驗時所需的最大電流值以上。
· 將電子負載裝置②與EUT進行并聯連接。
· 將電子負載裝置②設定為恒電壓模式(CV)后電壓的設定值也可以進行改變。相同的，直流電源的輸出電壓也變得可以進行改變。
· 將電子負載裝置②與PC連接，如果使用Wavy等的軟件，則可以更方便的使用。
完成以上幾條步驟后，就可以完成一個擁有100μs～數ms程度的Tr/Tf特性的簡易版高速Tr/Tf恒電壓電源。
雖然配線可能會有稍許復雜，但是如果您已經擁有直流電源與電子負載裝置的話，只需幾個步驟就可以擁有高速Tr/Tf恒電壓電源了！
