我們常用的電氣設備時常會遇到一些工作不穩定的情況，排除產品問題外，供電質量往往是造成異常的一大原因，下面使用功率分析儀帶你了解“理想信號”市電的真實樣貌。

測試前準備

1臺PA功率分析儀、2根電壓測試線。

測試流程

第一步 將市電的火線和零線直接接到功率分析儀1通道電壓輸入端（功率分析儀可直接接入1500V有效值）將功率分析儀接線設置為1P2W，觀察信號真實情況，無需開啟線路濾波器。

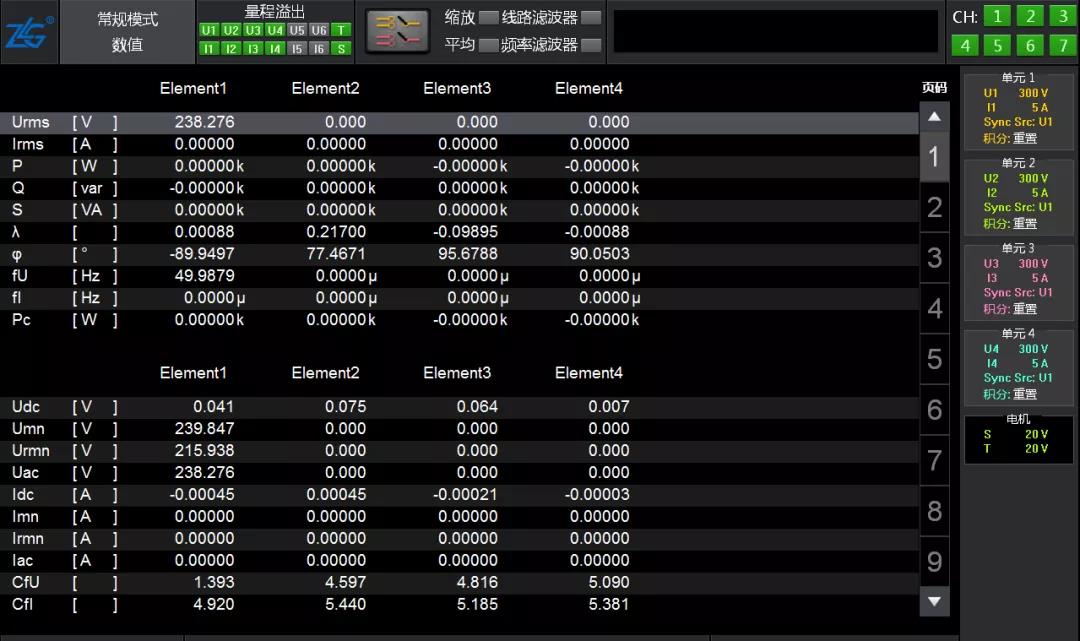

圖1 數值頁面

打開數值頁面可以觀察到，Urms1電壓238V，可預期的220V電壓有較大差距，根據市電標準，220V單相供電電壓偏差為標稱電壓的＋7％，－10％，即198V-235V。238V略高于標準范圍，那么可能是什么原因?qū)е码妷撼瑯?biāo)呢？需要進一步探究。

第二步 WAVE按鍵，看下電壓波形，可以調節水平縮放，方便觀察。

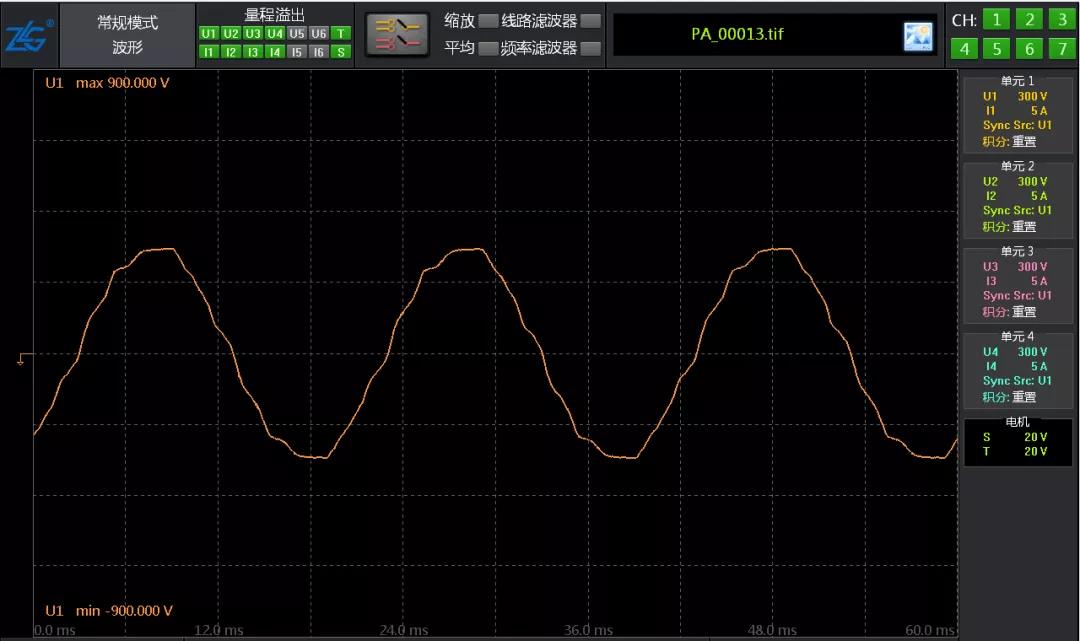

圖2 電壓波形

如上圖,電壓的波形并非標準的正弦波，可以判斷市電信號其實并不純凈，可能含有諧波，接下來要看什么原因?qū)е码妷盒盘柈a(chǎn)生畸變。

第三步 使用FFT功能觀察信號頻譜，可以在格式中選擇分辨率以及頻譜寬度。

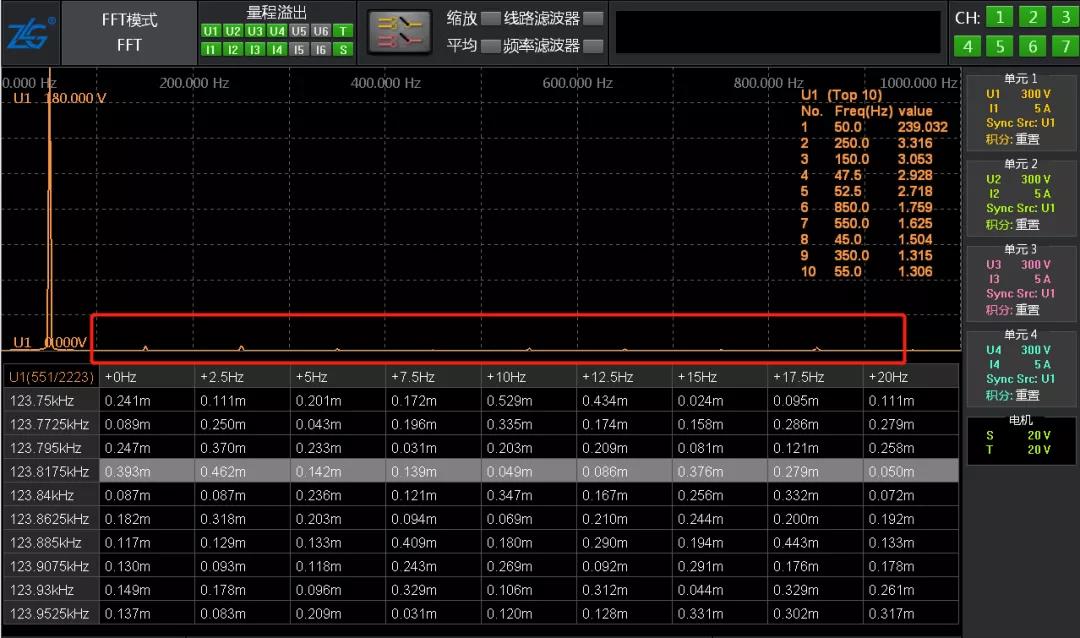

圖3 FFT頻譜

根據FFT視圖可以看到除了50Hz處，頻譜上還有很多諧波信號，這個是導致電壓超標的主要原因，另外除了諧波成分，我們可以看到頻譜表上各個頻點的能量，這個也是電壓超標的原因之一。

接下來還可以針對諧波作進一步分析。

第四步 功率分析儀的諧波模式支持常規諧波，諧波模式諧波，IEC諧波三種諧波測量模式，此處我們采用諧波模式諧波，將信號倍頻處理以得到更準確的數據。

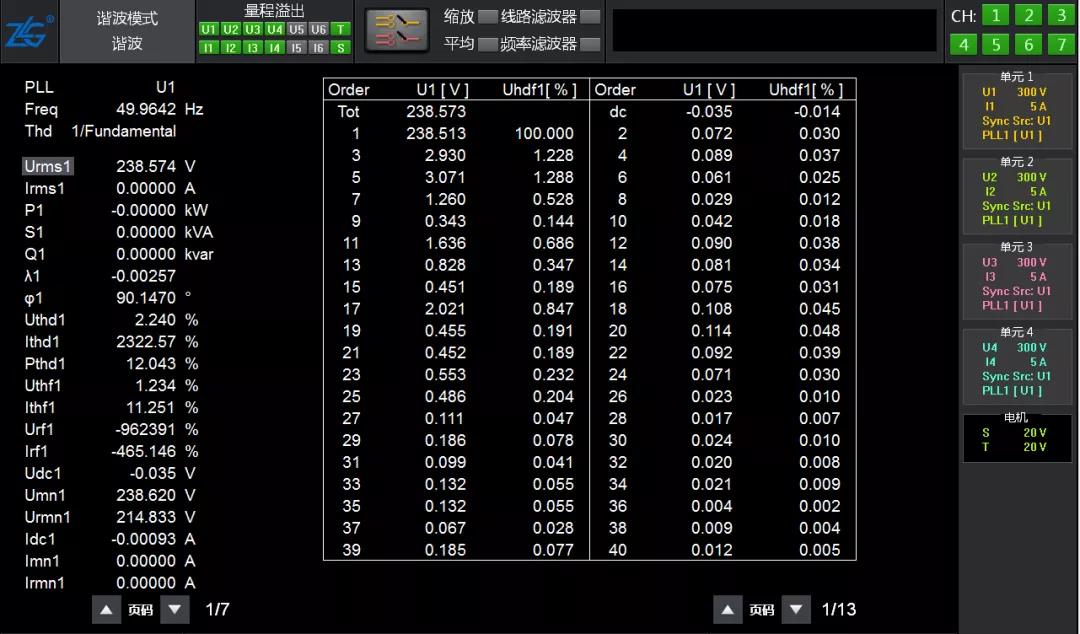

圖4 諧波測量

在諧波模式下我們可以直觀的觀察各次諧波的情況以及THD等數據，方便和我們的諧波指標進一步對比，比如此信號的3、5、7次諧波成分的含量較大，這就是此信號電壓值偏差的主要原因。

具備0.01%精度的功率分析儀搭配的多種分析功能，只需簡單的幾步就能夠精準分析市電的各項指標情況。同樣在其他的應用領域，PA功率分析儀也能夠以簡單便捷的測試方法，準確的分析功能給生產和研發提供有力的數據支撐。

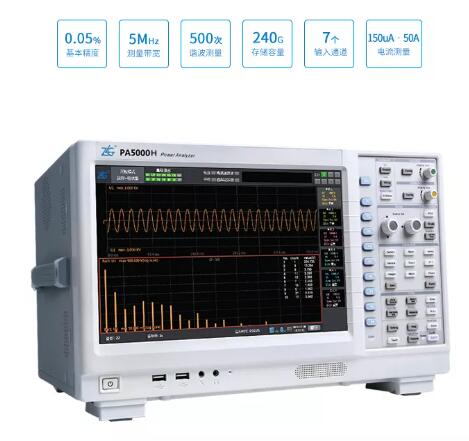

圖5 PA5000H功率分析儀
