她，無懼自動化需求與挑戰
隨著自動化測試的普及，會需要測量機器能夠輸出各類信號如PASS/FAIL等，來給一些機械臂做判定。固緯電子大多數機器都可以通過I/O口輸出相應的信號，那下面我們用GDM-906X的電表來舉例是如何輸出PASS/FAIL信號的。

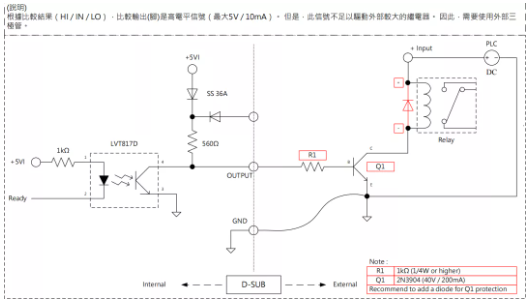

GDM-906X的電表的I/O口引腳可以輸出PASS信號，F(xiàn)AIL信號，HIGH信號，LOW信號。由于電表I/O口的輸出信號為5V/10mA，可能不足以驅動一些PLC，我們給出如下建議：

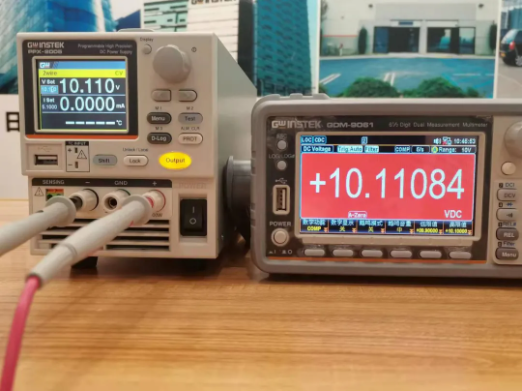

關于機器內部設置，我們只需打開Compare比較功能設置上下限。例如：我們這里設的區間范圍為9.9V-10.1V。同時我們用電源輸出10.11V，可以看到我們的電表會報警顯示超出范圍：

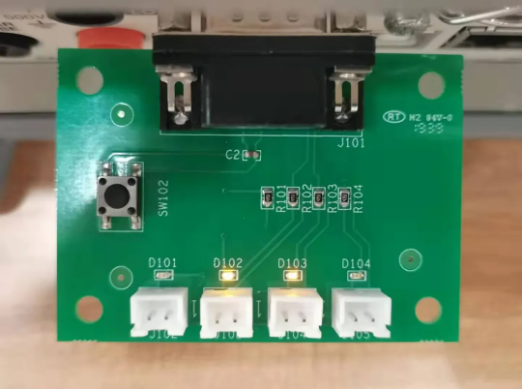

下面我們借助自制的一塊演示板插入到I/O口查看的信號輸出：其中D101為PASS，D102為FAIL，D103為FAIL的類型是HIGH，D104為FAIL的類型是LOW?？梢钥吹轿覀兇藭r的102與103燈亮起，即測試結果超過我們設定的上限值10.1V。
