當電池通過直流電源充滿電后，通常會出現因?yàn)檫B接電源輸出端而導致電池放電的情況。

那這種情況怎樣才能避免呢？

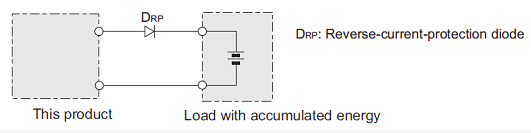

通過串接二極管的方法

一般的直流穩定電源都在輸出端子的內部并聯搭載了Bleeder*電路。通常情況下的Bleeder電路一直處于運作狀態。

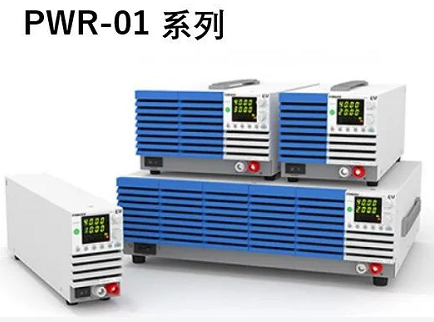

菊水PWR-01系列小型寬量程直流電源的Bleeder電路則可以進行ON/OFF的設定，省略了串接二極管的動作。

* Bleeder：消除電源輸出端的剩余電壓

什么是Bleeder電路？

﹒將OUTPUT OFF時的剩余電壓進行放電

﹒改善電壓的下降特性

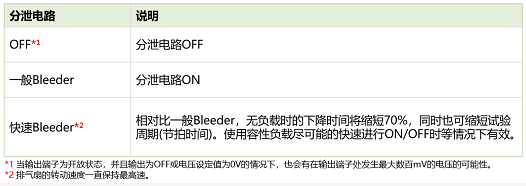

Bleeder電路OFF與Bleeder電路ON時的特點

～將Bleeder電路設定為OFF時～

對于電池與電容器等的容性負載進行充電后，希望維持滿充電的狀態時，可將分泄電路設為OFF，減少?gòu)?qiáng)制放電。在沒有此項功能前，用戶需要將二極管串聯在輸出，從而防止放電。

～將Bleeder電路設定為ON或快速(HYP)時～

當想快速的將被測試對象的電壓排除時，可進行分泄電路設定為ON/快速。特別是當高電壓時，為了用戶的安全需要減少OUTPUT OFF時的輸出電壓。

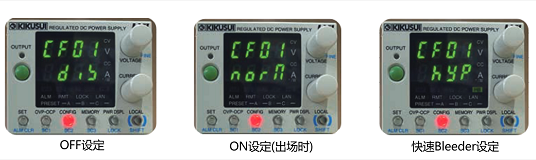

對于Bleeder電路的設定可通過CONFIG改變。

「按CONFIG鍵 → 使用VOLTAGE旋鈕調至CF01 → 使用CURRENT旋鈕選擇ON/OFF/快速(HYP)」

下期內容我們會再詳細介紹針對不具備Bleeder電路控制功能的直流電源，如何合理的給二次電池充電以及二次電池充電過程中的注意點。
