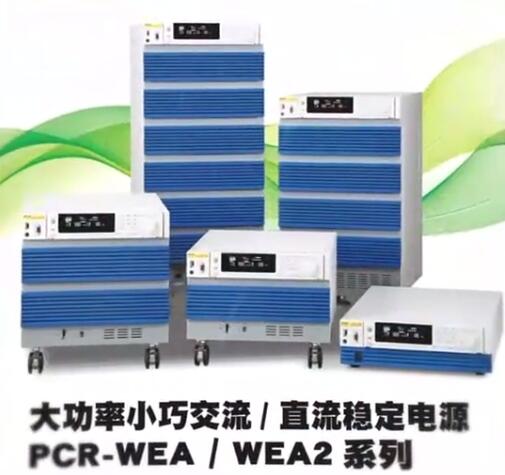

菊水電源的進化永不停止！這次菊水全新推出了新一代大功率小巧交流/直流穩定電源PCR-WEA/WEA2系列。而此次系列產品也在原系列產品(PCR-WE/WE2系列)的基礎上做出了許多進化。在這篇文章中會主要講解一些重要的進化內容。

進化內容

① 輸出電壓提高(AC & DC)

② 電壓保護設定范圍擴大

③ 瞬態響應/響應速度加快

④ 輸出阻抗設置更優化

⑤ 輸出穩定性提高

⑥ 波紋噪聲的規格更改

⑦ 模擬監視器輸出接口追加

⑧ 并聯運行的臺數 & 輸出容量增加

⑨ 單相3線輸出時追加二相輸出模式

⑩ WAVY & 其他應用

輸出電壓提高

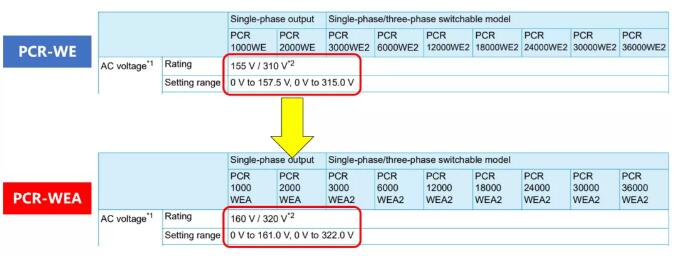

AC的額定電壓更高 & 設定電壓范圍更廣！

277V/480V系統電源可使用115%試驗電壓對應。

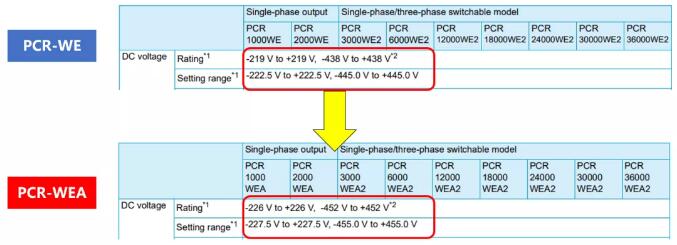

DC的額定電壓更高 & 設定電壓范圍更廣！

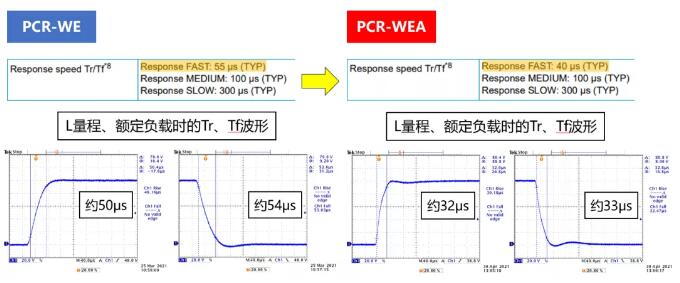

瞬態響應/響應速度加快

RESPONSE設定：FAST的響應速度從55μs加快至40μs?？蓪?duì)應IEC61000-4-29(直流的電壓驟降)

輸出穩定性更高

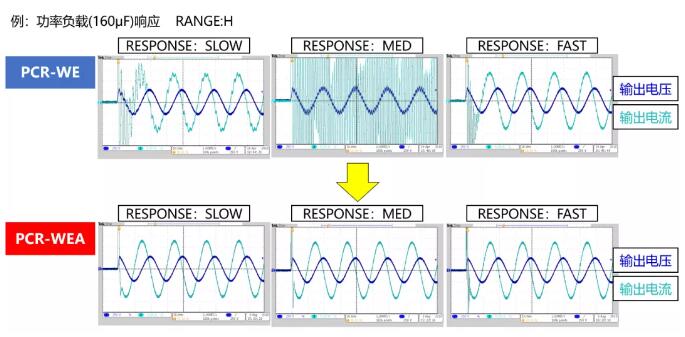

功率負載

對于所有的RESPONSE，功率負載的穩定性都有所改善。

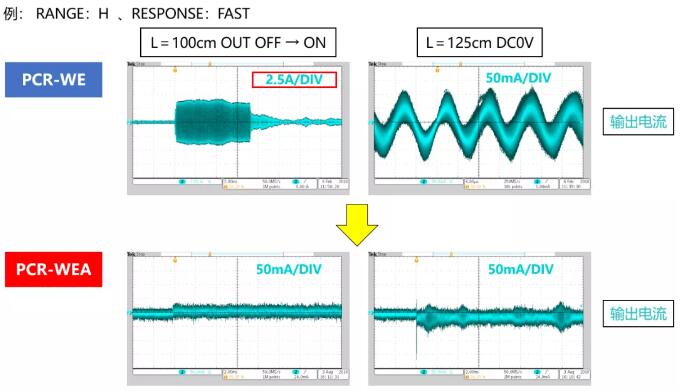

電感負載的響應

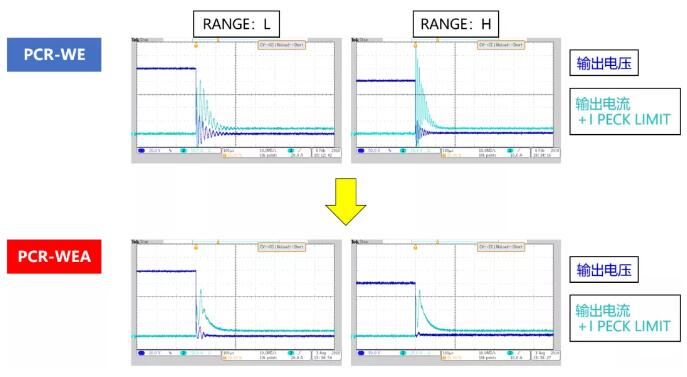

短路時的響應

CV → 當峰值電流限流發生切換時，振動收斂時間也有所改善。

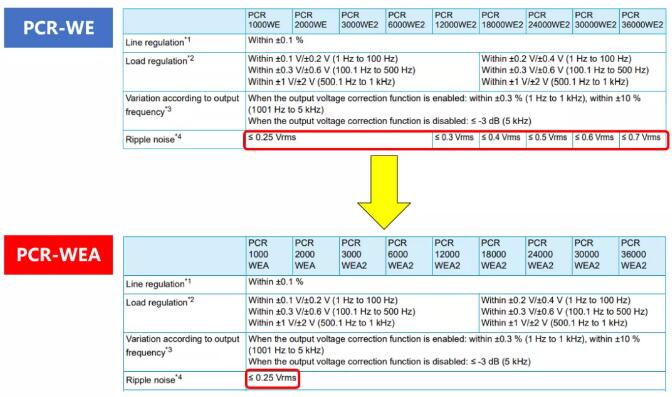

紋波噪聲的規格更改

PCR-WEA/WEA2系列所有機型規格的紋波噪聲全部低于0.25Vrms。此改善原因，不是因?yàn)殡娐犯淖?。而是根?jù)PCR-WE/WE2系列的有效值而發生的規格改變。

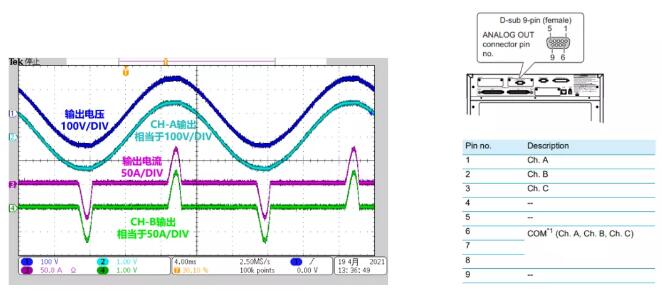

模擬輸出接口(工廠選件)追加

PCR-WEA/WEA2系列的6kVA以上的機型*，可通過工廠選件追加此接口。波形輸出、輸出電平可以使用任意的3個CH進行監視。如是并聯運行結構時則會安裝在主機上。

※ 在機柜上有SLOT2的機型

并聯運行臺數 & 輸出容量增加

PCR-WEA/WEA2系列可支持4臺6kVA以上型號的并聯運行。最大可輸出144kVA。但是，通過改造可以進行最多7臺的并聯運行。最大可輸出252kVA*1。

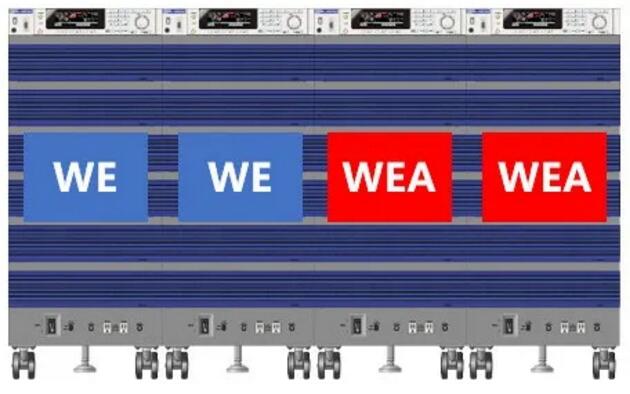

PCR-WEA/WEA2系列可以與PCR-WE/WE2系列混合進行并聯運行，但是連接方式只能將PCR-WE/WE2系列作為主機(如下圖)。最多只可并聯4臺，性能也為PCR-WE/WE2系列的規格*2。

※1：包括設置的對應、并聯運行電纜與輸出接線等有限制，所以在設置后一定要進行動作確認

※2：輸出電壓、RESPONSE、輸出阻抗

單相3線輸出時追加二相輸出模式

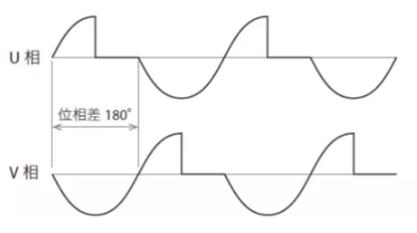

單相3線輸出時輸出的波形是將V相與U相的極性反轉的波形

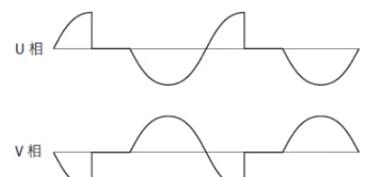

而二相輸出時的波形則是在V相上從U相上輸出－360.00°～＋360.00°相位轉變的波形

WAVY

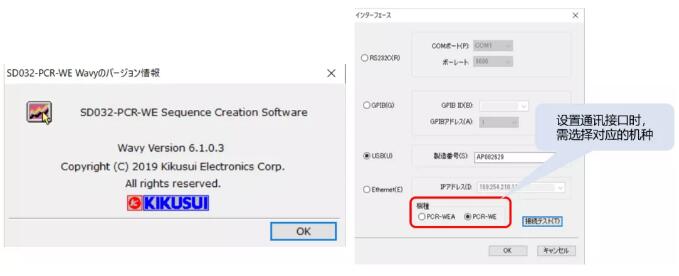

WAVY(SD032-PCR-WE)的Ver 6.1.0可對應PCR-WEA/WEA2系列與PCR-WE/WE2系列的所有機型。
